DICENTIS
8.
9.
10. Multimediaeinheit (DCNM-MMD / DCNM-MMD2)
Die DICENTIS Diskussionseinheit ermöglicht die Teilnahme an einer Konferenz: DCNM-D,
DCNM-DVT, DCNM-DSL, DCNM-DE.
Eine typische Konfiguration eines DICENTIS Konferenzsystems mit Kamera umfasst:

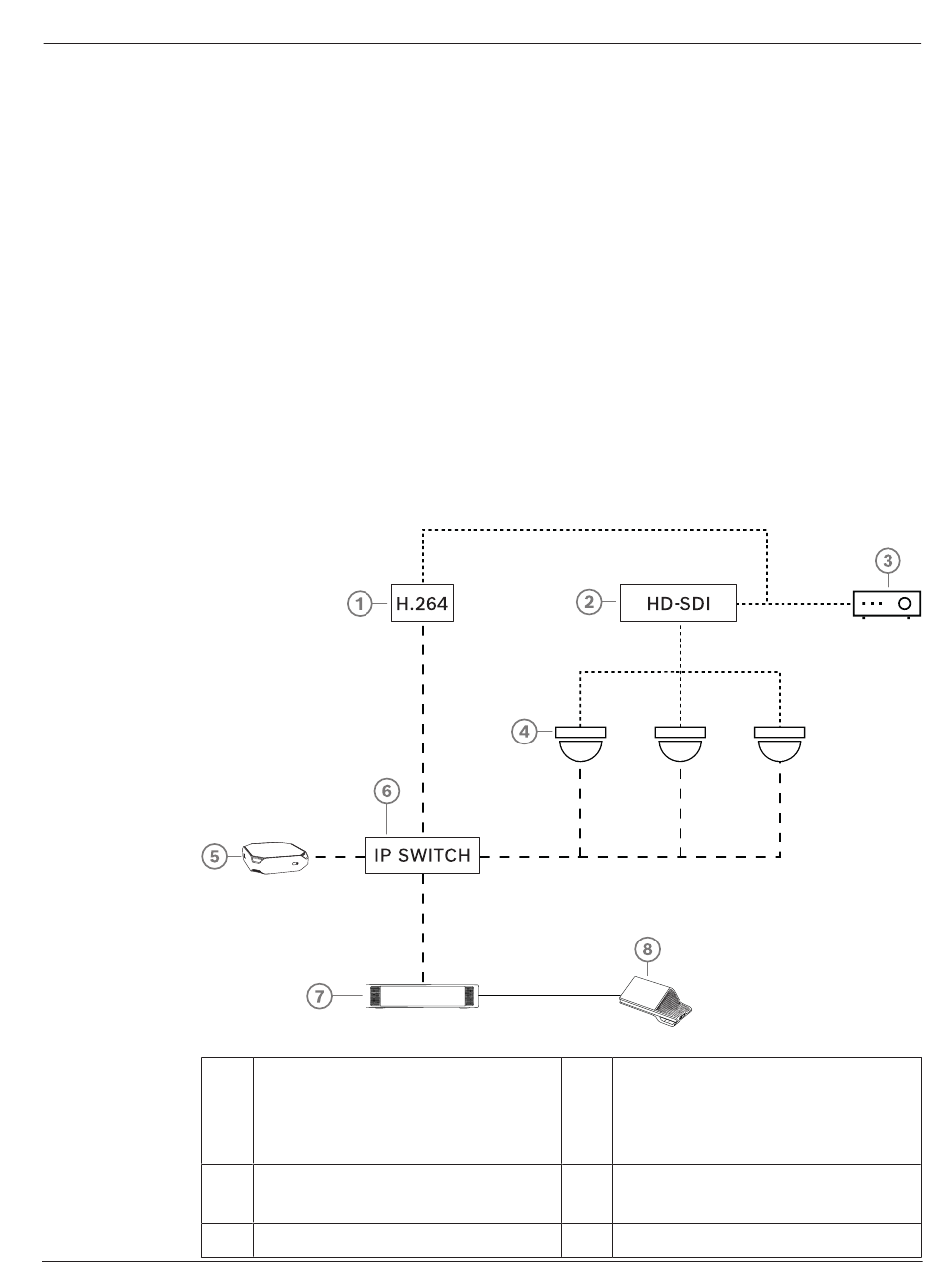

Abbildung 3.2: Typische Konfiguration mit Kamera
Bosch Security Systems B.V.
– Steuerung der Audiosignale des Systems, Routing der Audiosignale vom und zum
System und Stromversorgung der DICENTIS Einheiten.
Systemnetzwerkkabel (DCNM‑CBxxx):
– Zur Verbindung von DICENTIS Einheiten, Audioprozessor und Powering Switch sowie
einem oder mehreren Powering Switches.
Multimediaeinheit (DCNM-MMD / DCNM-MMD2)
– Diese Einheit wird verwendet, um das System ein- und auszuschalten. Sie ist stets an
die spannungsführende Buchse des Audioprozessors und Powering Switch bzw. nur
den Powering Switch angeschlossen.
Hinweis: Hier sollte nur jeweils eine DICENTIS Multimediaeinheit angeschlossen
werden.
– Diese Einheit wird zusammen mit einem PoE-Ethernet-Switch (Power-over-Ethernet)
eingesetzt
Hinweis: Hier sollte nur jeweils eine DICENTIS Einheit angeschlossen werden.
1 H.264-Encoder zur Codierung des HD-
SDI-Videos zu H.264, wenn die
Videokamera den unterstützten H.264-
Stream nicht bereitstellen kann
3 Projektor zur Anzeige des aktiven
Redners auf dem Großbildschirm
5 DCNM-SERVER
Hardware-Installationshandbuch
Übersicht der Systeminstallation | de
2 HD-SDI-Switcher zum Umschalten der
HD-SDI-Streams der Kameras
4 Videokamera (ONVIF Profile S-
kompatible Kamera, Sony, Panasonic)
6 L3-Ethernet-Switch
11
