MONTERINGSANVISNINGAR
Ta bort alla separata delar från förpackningen, lägg
dem på golvet och kontrollera ungefär att alla finns
på basen av monteringsstegen. Observera att ett
antal delar är anslutna direkt till förmonterad
huvudram. Dessutom finns det flera andra enskilda
delar som har fästs i separata enheter. Detta gör
montering enklare och
Monteringstid: 30-40 min.

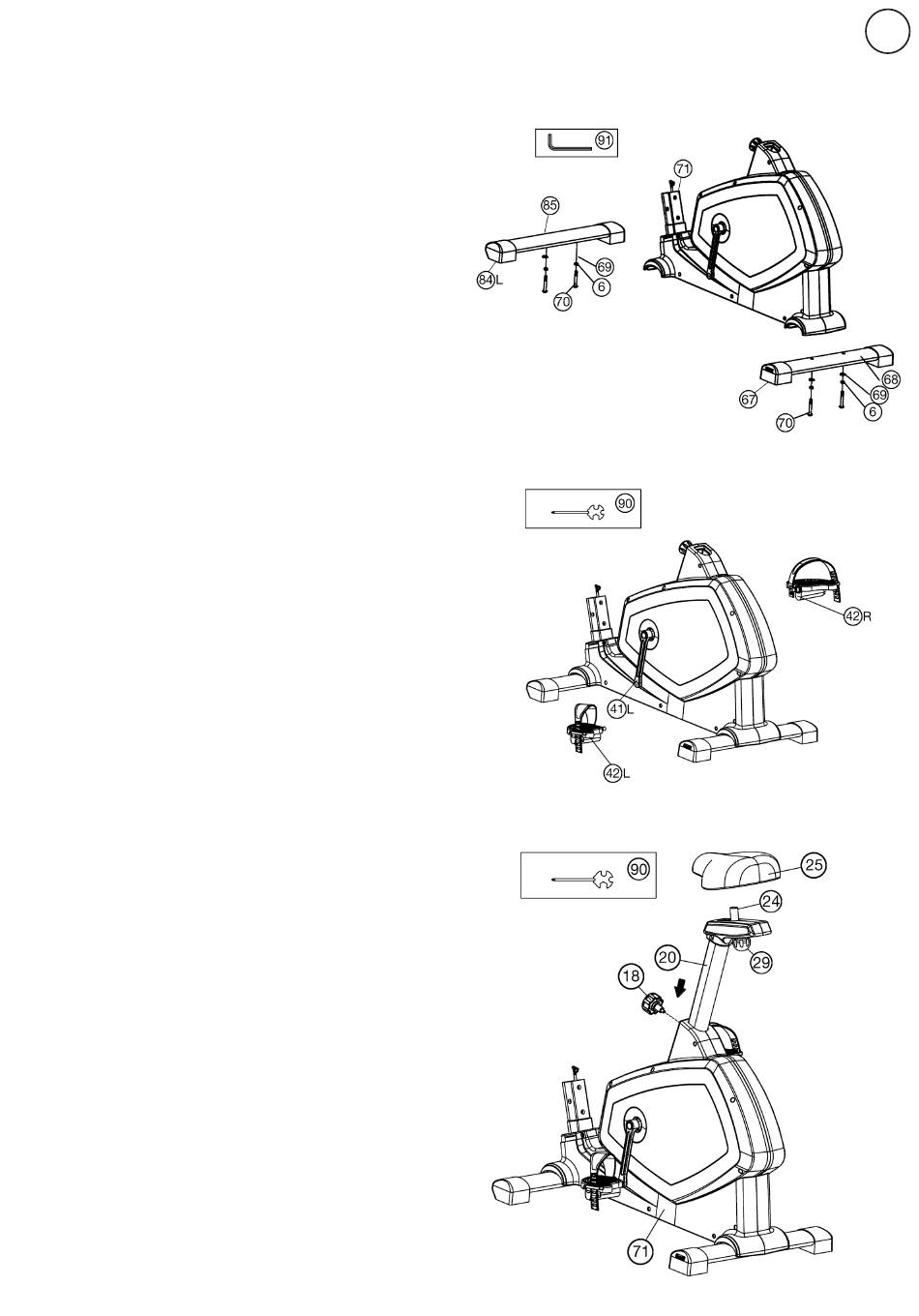

STEG 1:
Fäst den främre och bakre stabilisatorn (68 + 85) på
huvudramen (71).
1. Fäst den främre stabilisatorn (85) monterad med
ändkåpor med transportrullar (84) på huvudramen
(71) med hjälp av vagnbultar M8x60 (70), böjda
brickor (69) och fjäderbrickor (6).
2. Fäst den bakre stabilisatorn (68) monterad med
ändkåpor med höjdjustering (67) på huvudramen
(71) med bultar M8x60 (70), böjda brickor (69) och
fjäderbrickor (6). (För ojämnt golv kan du justera
höjden med hjul vid ändkåpan (67).)
STEG 2:
Fäst pedalerna (42L + 42R) på pedalvevarna (41L +
41R).
1. Fäst pedalremmarna på motsvarande pedaler
(42R + 42L). Pedal- och pedalremmarna är
markerade med "R" för höger och "L" för vänster.
2. Anslut varje pedal (42R + 42L) till matchande
pedalvev (41L + 41R). (Obs: Höger och vänster anges
som visade sittande på maskinen under träning och
höger pedal „R" ska gängas medurs. Vänster pedal
„L" ska gängas moturs.)
STEG 3:
Fäst sadeln (25) och sadelstödet (20) på
huvudramen (71).
1. För in sadelstödet (20) i den medföljande hållaren
på huvudramen (71) och fäst den i önskat läge
genom att skruva in snabbåtgärdslåset (18). (Obs:
För att skruva in snabbverkande låset (18) måste det
gängade hålet i huvudramen (71) och ett av hålen i
sadelstödet (20) vara inriktade. Se också till att
sadelstödet (20) ) dras inte ut ur huvudramen utöver
det markerade maximala läget. Inställningen av
sadelstolpen kan justeras efter önskemål senare. För
detta måste den snabba åtgärdsspärren (18) lossas
med endast 1-2 varv, lockets lock måste dras bort
och sadeln justeras. Säkra sedan den nya
inställningen genom att dra åt den snabba spärren.)
2. För in sadeln (25) med sadelfästet i det rörliga
sadelglaset (24) och dra åt det i önskad
lutningsposition. Fäst sedan sadelglasets läge (24)
med handtagsskruven (29) vid sadelstödet (20).
snabbare för dig.
