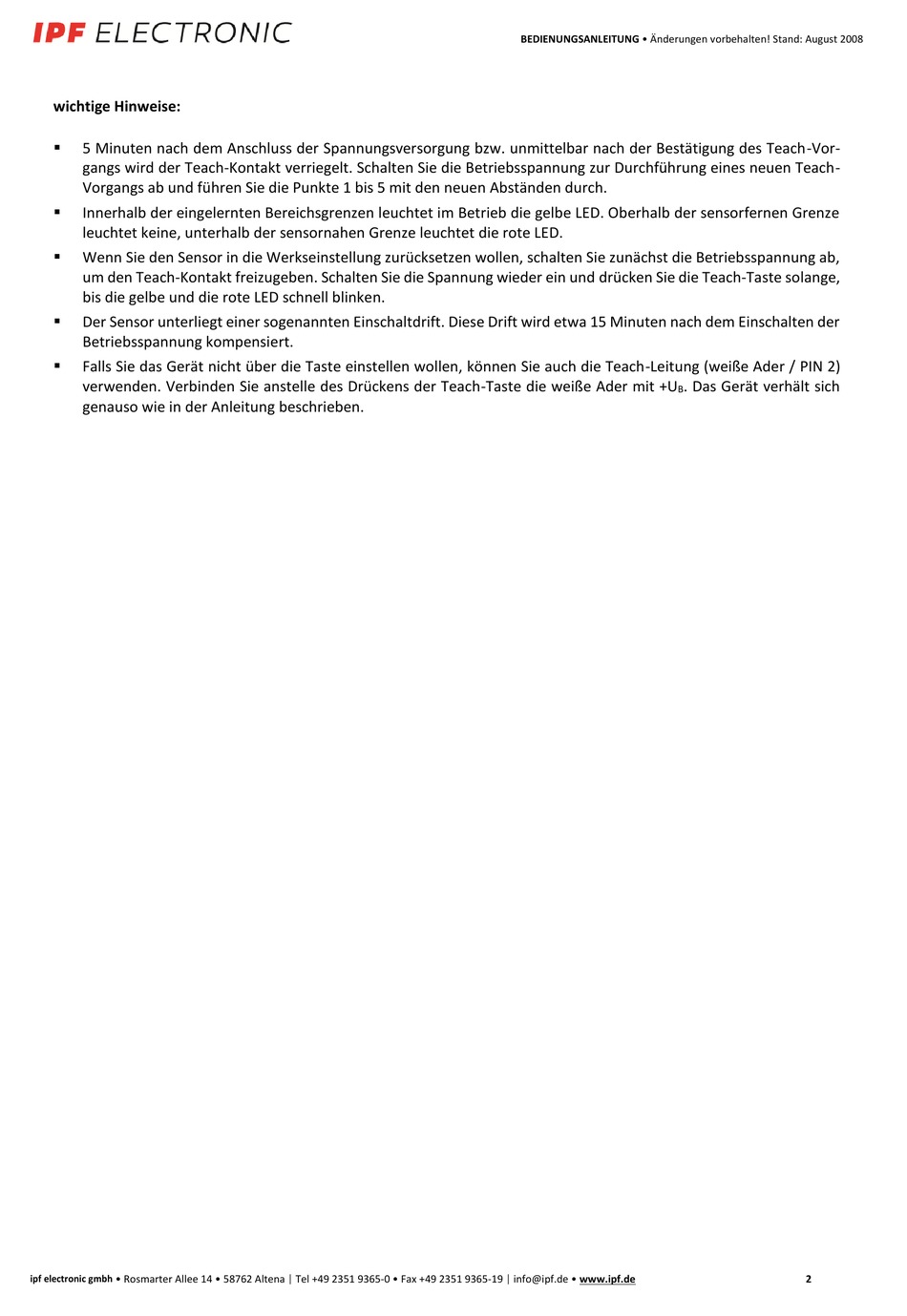

wichtige Hinweise:
5 Minuten nach dem Anschluss der Spannungsversorgung bzw. unmittelbar nach der Bestätigung des Teach-Vor-
gangs wird der Teach-Kontakt verriegelt. Schalten Sie die Betriebsspannung zur Durchführung eines neuen Teach-
Vorgangs ab und führen Sie die Punkte 1 bis 5 mit den neuen Abständen durch.
Innerhalb der eingelernten Bereichsgrenzen leuchtet im Betrieb die gelbe LED. Oberhalb der sensorfernen Grenze
leuchtet keine, unterhalb der sensornahen Grenze leuchtet die rote LED.
Wenn Sie den Sensor in die Werkseinstellung zurücksetzen wollen, schalten Sie zunächst die Betriebsspannung ab,
um den Teach-Kontakt freizugeben. Schalten Sie die Spannung wieder ein und drücken Sie die Teach-Taste solange,
bis die gelbe und die rote LED schnell blinken.
Der Sensor unterliegt einer sogenannten Einschaltdrift. Diese Drift wird etwa 15 Minuten nach dem Einschalten der
Betriebsspannung kompensiert.
Falls Sie das Gerät nicht über die Taste einstellen wollen, können Sie auch die Teach-Leitung (weiße Ader / PIN 2)
verwenden. Verbinden Sie anstelle des Drückens der Teach-Taste die weiße Ader mit +U
genauso wie in der Anleitung beschrieben.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2008
info@ipf.de • www.ipf.de
│
. Das Gerät verhält sich
