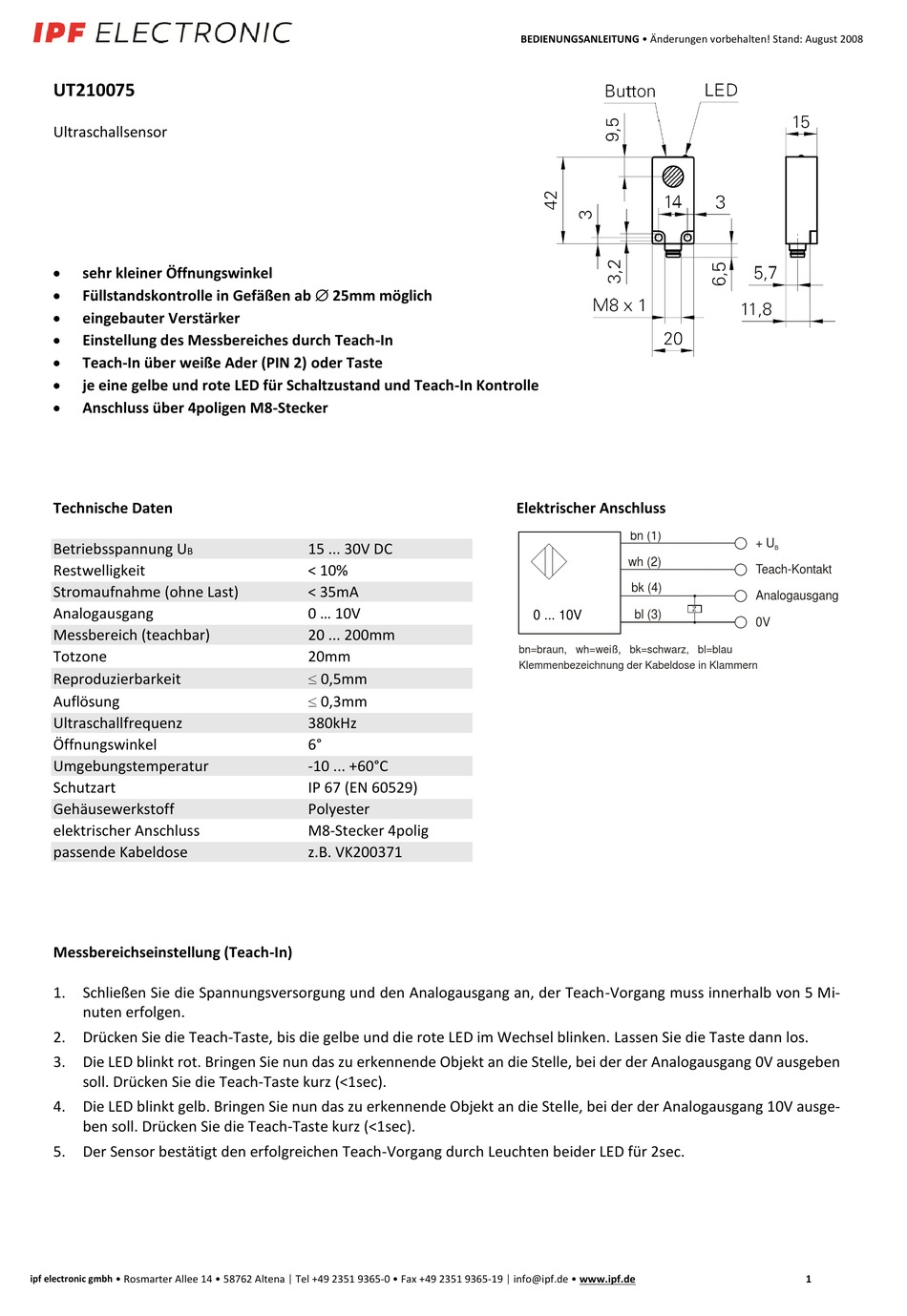

ipf electronic UT210075 Bedienungsanleitung

UT210075
Ultraschallsensor

sehr kleiner Öffnungswinkel
 Füllstandskontrolle in Gefäßen ab  25mm möglich

eingebauter Verstärker

Einstellung des Messbereiches durch Teach-In

Teach-In über weiße Ader (PIN 2) oder Taste

je eine gelbe und rote LED für Schaltzustand und Teach-In Kontrolle

Anschluss über 4poligen M8-Stecker
Technische Daten
Betriebsspannung U
B
Restwelligkeit
Stromaufnahme (ohne Last)
Analogausgang
Messbereich (teachbar)
Totzone
Reproduzierbarkeit
Auflösung
Ultraschallfrequenz
Öffnungswinkel
Umgebungstemperatur
Schutzart
Gehäusewerkstoff
elektrischer Anschluss
passende Kabeldose
Messbereichseinstellung (Teach-In)
1. Schließen Sie die Spannungsversorgung und den Analogausgang an, der Teach-Vorgang muss innerhalb von 5 Mi-
nuten erfolgen.
2. Drücken Sie die Teach-Taste, bis die gelbe und die rote LED im Wechsel blinken. Lassen Sie die Taste dann los.
3. Die LED blinkt rot. Bringen Sie nun das zu erkennende Objekt an die Stelle, bei der der Analogausgang 0V ausgeben
soll. Drücken Sie die Teach-Taste kurz (<1sec).
4. Die LED blinkt gelb. Bringen Sie nun das zu erkennende Objekt an die Stelle, bei der der Analogausgang 10V ausge-
ben soll. Drücken Sie die Teach-Taste kurz (<1sec).
5. Der Sensor bestätigt den erfolgreichen Teach-Vorgang durch Leuchten beider LED für 2sec.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
15 ... 30V DC
< 10%
< 35mA
0 ... 10V
20 ... 200mm
20mm
 0,5mm
 0,3mm
380kHz
6°
-10 ... +60°C
IP 67 (EN 60529)
Polyester
M8-Stecker 4polig
z.B. VK200371
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2008
Elektrischer Anschluss
bn (1)
wh (2)
bk (4)
4 ... 20mA
0 ... 10V bl (3)
bn=braun, wh=weiß, bk=schwarz, bl=blau
Klemmenbezeichnung der Kabeldose in Klammern
info@ipf.de • www.ipf.de
│
+ U
B
Teach-Kontakt
Analogausgang
Z
0V
