INWEISE CHTUNG UND ORSICHT HINWEIS Ein Hinweis enthält zusätzliche Informationen, die den Haupttext ergänzen. ACHTUNG! „Achtung“ bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder Geräteschäden führen können. VORSICHT! „Vorsicht“ bietet weitere Informationen, die bei Nichtbeachtung Risiken bergen oder zu Körperverletzung führen können.
ICHERHEITSWARNUNGEN Dieses Produkt wurde sorgfältig entworfen, damit es viele Jahre lang sichere und zuverlässige Leistung bringt. Wie bei allen elektrischen Geräten sind jedoch einige grundlegende Sicherheitsvorkehrungen zu beachten, um Verletzungen oder Sachschäden zu verhindern. Lesen und nehmen Sie deshalb die Sicherheitshinweise auf den folgenden Seiten vor der Inbetriebnahme des Geräts zur Kenntnis.
Seite 5
VORSICHT! Halten Sie dieses Gerät von direkten Wärmequellen wie Heizkörpern sowie direkter Sonneneinstrahlung fern, um Überhitzung zu vermeiden. Für dieses Gerät wird ein Netzteil mit 220 - 240 VAC, 50/60 Hz benötigt. Ausführliche Angaben zur elektrischen Leistung können Sie dem Typenschild des Geräts entnehmen.
Seite 6
VORSICHT! Bei Verwendung eines Verlängerungskabels oder einer Mehrfachsteckdose darf die maximale Belastbarkeit von Verlängerungskabel, Mehrfachsteckdose oder Wandsteckdose die elektrische Belastbarkeit (Ampere) aller angeschlossenen Geräte auf keinen Fall überschreiten. Andernfalls besteht Brandgefahr oder die Gefahr eines elektrischen Schlags. Wenn das Gerät bereits mit einer Mehrfachsteckdose ausgestattet ist, darf KEINE weitere Mehrfachsteckdose bzw.
Seite 7
VORSICHT! Der Netzstecker darf nicht mit nassen Händen angeschlossen oder abgetrennt werden. Andernfalls besteht die Gefahr eines elektrischen Schlags. Ziehen Sie das Netzkabel nur von der Netzsteckdose ab bzw. schließen Sie es dort an, indem Sie es am Netzstecker anpacken. Wenn Sie das Kabel durch Ziehen abtrennen, kann es ausfransen und einen Brand oder einen elektrischen Schlag auslösen.
Seite 8
VORSICHT! Es wird empfohlen, dieses Gerät auszuschalten, bevor die Abdeckungen entfernt werden. Berühren Sie die Fixiereinheit oder den Druckkopf nicht bei geöffneter Geräteabdeckung. Sie könnten sich verbrennen. Berühren Sie diese erst, wenn sie sich abgekühlt haben. Sollte das Gerätegehäuse sehr heiß werden oder Rauch oder ein ungewöhnlicher Geruch austreten oder ungewöhnliche Geräusche zu hören sein, besteht Brandgefahr.
Seite 9
VORSICHT! Wenn Gegenstände (wie Büroklammern) ins Gerätegehäuse gelangen, besteht die Gefahr eines elektrischen Schlags, eines Brands und/ oder einer Verletzung. Ziehen Sie den Netzanschluss ab, bevor Sie den Gegenstand entfernen. Es dürfen niemals Gegenstände in die Lüftungsschlitze des Geräts gesteckt oder das Gerät mit geöffneter rückwärtiger Abdeckung betrieben werden, da Sie sich damit der Gefahr eines elektrischen Schlags aussetzen, einen...
Seite 10
VORSICHT! Nach der Installation einer Speichererweiterung, eines Festplattenlaufwerks oder anderer intern eingesetzter Optionen müssen alle entfernten Abdeckungen oder geöffneten Klappen geschlossen bzw. wieder angebracht und gesichert werden, um Brandgefahr oder die Gefahr eines elektrischen Schlags auszuschließen. Wenn Komponenten wie Scanner oder Finisher eingesetzt werden, handhaben Sie diese sehr vorsichtig, um zu vermeiden, dass Sie sich die Finger quetschen oder daran verletzen.
Seite 11
Feuchtigkeit: 20 % bis 80 % relative Feuchtigkeit Die Geräuschemissionen dieses Geräts betragen gemäß EN ISO 7779 max. 70 dB(A). Importiert in die EU von: OKI Europe Ltd (firmiert unter dem Namen OKI Printing Solutions) Central House, Balfour Road, Hounslow, Middlesex, TW3 1HY Großbritannien.
NHALT Vorwort........2 Hinweise, Achtung und Vorsicht! ....3 Sicherheitswarnungen.
Seite 13
Schnittstellen und Anschluss ....50 Anschließen an die parallele Schnittstelle ..51 Anschließen an die USB-Schnittstelle ..52 Anschließen an die Netzwerkschnittstelle .
Seite 14
Stichwortverzeichnis ..... 130 OKI Kontaktinformationen ....132...

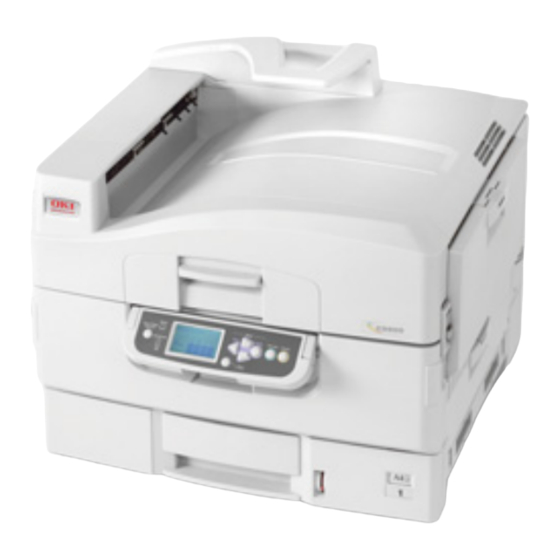

INFÜHRUNG Herzlichen Glückwunsch zum Kauf eines Farbdruckers von OKI Printing Solutions. Ihr neuer Drucker verfügt über fortschrittliche Funktionen und erstellt lebendige Farbdrucke sowie scharfe Schwarzweißdrucke mit hoher Geschwindigkeit auf einer Reihe von Druckmedien für das Büro. Außerdem ermöglichen Ihnen die EFI Fiery-Funktionen für die Druckersteuerung und das Auftragsmanagement Folgendes: >...
Dienstprogrammen, einschließlich Unterstützung für Spot- On und Hot Folder (nur C9800 GA) > „Fragen Sie Oki“ – eine neue und benutzerfreundliche Funktion, die Ihnen eine direkte Verbindung von Ihrem Druckertreiber-Bildschirm (nicht in diesem Handbuch abgebildet) zu einer dedizierten Website ermöglicht, die für Ihr Modell spezifisch ist.
Seite 17
Fach unterstützt (ergibt die maximale Gesamtzahl von fünf Fächern). > DIMM-Speichererweiterung > Finisher (zum Heften oder Binden der Druckausgabe) > Locheinheit (erweitert den Funktionsumfang des Finishers) > Druckerschrank > EFI Color Profiler Kit > MFP Upgrade Kit (nur C9800hdn) C9800 Benutzerhandbuch> 17...
NFOS ZU DIESEM ANDBUCH HINWEIS Die in diesem Handbuch enthaltenen Abbildungen können optionale Leistungsmerkmale enthalten, die nicht auf Ihrem Drucker installiert sind. Außerdem werden u. U. Merkmale weggelassen, die für die Beschreibung der jeweiligen Funktion nicht von Bedeutung sind. Dieses Handbuch ist das Benutzerhandbuch (die aktuellste Version finden Sie auf unserer Website www.okiprintingsolutions.com) des Druckers.
> Konfigurationshandbuch: Enthält Informationen zur Geräte- und Netzwerkkonfiguration Dieses elektronisch vorliegende Dokument finden Sie auf CD3. > Dokumentenzusammenstellung zu EFI Fiery Diese elektronischen Dokumente finden Sie auf CD2. > Installationsanleitungen: Enthalten Informationen zur Installation von Verbrauchsmaterialien und optionalem Zubehör Diese als Ausdrucke vorliegenden Anleitungen sind im Lieferumfang der Verbrauchsmaterialien und des optionalen Zubehörs enthalten.
RUCKEN VON EITEN Sie können das gesamte Handbuch, einzelne Seiten oder Abschnitte drucken. Gehen Sie wie folgt vor: Wählen Sie in der Symbolleiste [Datei] und danach [Drucken] aus (oder verwenden Sie die Tastenkombination Strg + P). Wählen Sie die Seiten aus, die Sie drucken möchten: [Alle Seiten] (1) für das gesamte Handbuch.
– Ü RUCKER UND APIER BERBLICK Ö ß FFNEN UND CHLIE EN DER OBEREN BDECKUNG ACHTUNG! Um Zugang zur Druckerinnenseite zu erhalten, achten Sie darauf, dass die obere Abdeckung vollständig geöffnet ist. Öffnen Sie die obere Abdeckung, indem Sie deren Griff (1) drücken, um den Verschluss zu lösen und die Abdeckung anzuheben.
Seite 22
Schließen Sie die obere Abdeckung, indem Sie sie behutsam bis zum Anschlag auf halbem Weg andrücken (1). Drücken Sie die Abdeckung dann fester an, um sie vollständig zu schließen. Achten Sie darauf, dass die Abdeckung fest verschlossen ist. C9800 Benutzerhandbuch> 22...
RKENNEN DER WICHTIGSTEN OMPONENTEN Die wichtigsten Komponenten des Druckers sind in der unten stehenden Tabelle dargestellt. Papierhalterung Obere Abdeckung (Ausgabefach Face Down) MZ-Fach (Mehrzweckfach) Seitenabdeckung Fach 1 Aufkleber für die Papiergröße Mengenanzeige für Papier Fach 1 (Papierfach) Bedienfeld Griff der oberen Abdeckung C9800 Benutzerhandbuch>...
Seite 24
Ausgabefach Face Down Netzschalter (Ein/Aus) Ausgabefach Face Up Duplexeinheit C9800 Benutzerhandbuch> 24...
Seite 26
Bildtrommel und Tonerpatrone (Cyan) Bildtrommel und Tonerpatrone (Magenta) Bildtrommel und Tonerpatrone (Gelb) Bildtrommel und Tonerpatrone (Schwarz) Tonerpatrone Bildtrommel Fixiereinheit LED-Köpfe C9800 Benutzerhandbuch> 26...
Seite 27
Transportbandeinheit Griff des Bildtrommelkorbs Bildtrommelkorb C9800 Benutzerhandbuch> 27...
Zufuhr mit hoher Kapazität (HCF) mit 3 Fächern (Standard auf C9800hdtn) ITGELIEFERTE OFTWARE CDs: > CD1 – Treiber und Hilfsprogramm Enthält Treiber- und Anwendungssoftware für Benutzer. > CD2 – Netzwerk-, EFI- und Administrator-Hilfsprogramme Enthält Software für Systemadministratoren. > CD3 – Benutzerhandbücher Enthält im elektronischen Format vorliegende Begleitdokumentation (beispielsweise das Benutzerhandbuch und das Handbuch Drucken), in denen...
MPFEHLUNGEN FÜR APIER Der Drucker kann verschiedene Papiersorten mit einer Reihe von Papiergewichten und -größen sowie Transparentfolien und Briefumschläge bedrucken. Dieser Abschnitt enthält allgemeine Empfehlungen zur Wahl der Druckmedien und ihrer Verwendung. Die beste Leistung wird mit Standardpapier mit einem Gewicht von 75 bis 90 g/m², das zur Verwendung in Kopierern und Laserdruckern vorgesehen ist, erzielt.
NFORMATIONEN ZU APIERZUFUHR UND APIERAUSGABE In der folgenden Tabelle werden Papierparameter Zufuhrfächern (Fach 1 bis Fach 5 (von oben nach unten durchnummeriert) und MZ-Fach) und Ausgabebereichen (Ausgabefach Face Down und Ausgabefach Face Up) zugeordnet. SORTE GRÖßE GEWICHT ZUFUHR/ AUSGABE Normalpapier A3, A3 Nobi, A3 Wide, 64 –...
SORTE GRÖßE GEWICHT ZUFUHR/ AUSGABE Etiketten A4, Letter, B5 0,1 -0,01in MZ-Fach Ausgabefach Face Up Transparent- A4, Letter 0,1 – 0,11 Fach 1 oder folien Mehrzweckfach Glanzpapier Ausgabefach Face Up UFUHRFÄCHER UND USGABEFÄCHER ÄCHER Fach 1 ist das Standard-Zufuhrfach für Papier und kann bis zu 530 Blatt Papier aufnehmen.
Breite von 100 mm nicht automatisch eingezogen wird, müssen Sie dazu die ONLINE-Taste drücken. Verwenden Sie das Mehrzweckfach zum Bedrucken von Briefumschlägen und Transparentfolien. Bis zu 100 Transparentfolien oder 25 Briefumschläge können gleichzeitig eingelegt werden, wenn der Stapel nicht höher als 25 mm ist. Papier und Transparentfolien müssen mit der Druckseite nach oben und der Vorderkante in den Drucker weisend eingelegt werden.
– B UFUHRFACH UND USGABEFACH EISPIELE INLEGEN VON APIER IN DIE ÄCHER Im folgenden Beispiel wird Fach 1 verwendet. Ziehen Sie Fach 1 heraus. Drücken Sie den hinteren Papieranschlag (1) und stellen Sie ihn auf die erforderliche Papiergröße ein. Fächern Sie das Papier auf, das eingelegt werden soll, und stoßen Sie die Kanten das Stapels auf eine ebene Fläche auf, um sie aneinander auszurichten.
Seite 34
Legen Sie das Papier (Vorderseite nach unten und Oberkante nach rechts bei Papier mit Briefkopf), drücken Sie die Zungen (2) auf der Papierführung an und stellen Sie die Führungen (3) so ein, dass das Papier genau anliegt. So verhindern Sie Papierstaus: >...
Schieben Sie das Fach behutsam in den Drucker zurück. MZ-F ERWENDEN DES ACHS Drücken Sie den Griff (1) und öffnen Sie das Mehrzweckfach. C9800 Benutzerhandbuch> 35...
Seite 36
Klappen Sie die Papierstütze auf und schwenken Sie die Verlängerungsstütze (2) aus. Passen Sie die Papierführungen (3) an die Größe des verwendeten Papiers an. Fächern Sie das Papier auf, das eingelegt werden soll, und stoßen Sie die Kanten das Stapels auf eine ebene Fläche auf, um sie aneinander auszurichten.
Seite 37
Legen Sie das Papier ein. > Für Einseitendruck auf Papier mit Briefkopf legen Sie das Papier mit dem Briefkopf nach oben und der oberen Kante zum Drucker weisend in das Mehrzweckfach ein > Für Zweiseitendruck (Duplex) auf Papier mit Briefkopf legen Sie das Papier mit dem Briefkopf nach unten und der vorderen Kante vom Drucker weg weisend ein.
ERWENDEN DER USGABEFÄCHER Ausgabefach Face Down Wenn das Ausgabefach Face Up (1) auf der linken Seite des Druckers geschlossen ist (normale Position), wird das Papier über das Ausgabefach Face Down auf der Oberseite des Druckers ausgegeben. C9800 Benutzerhandbuch> 38...
Seite 39
Ablagefach Face Up Der Ausgabefach Face Up wird für schweres Papier (Karton usw.), Umschläge, Transparentfolien und Etiketten verwendet. Öffnen Sie das Ausgabefach (1). Drehen Sie die Papierstütze (2). C9800 Benutzerhandbuch> 39...
Seite 40
Schwenken Sie die Verlängerung der Papierstütze (3) aus. C9800 Benutzerhandbuch> 40...
EDIENFELD Für erhöhten Bedienkomfort kann das Bedienfeld um (maximal) 90° im Verhältnis zur Grundposition (1) nach oben geschwenkt werden. EDIENFELD UND NZEIGEN Die Bestandteile des Bedienfelds sind im Folgenden dargestellt und werden kurz erläutert: Taste Shutdown/Restart (Beenden/Neustart) Drücken Sie die Taste und halten Sie sie gedrückt, um einen Soft-Shutdown durchzuführen.
Seite 42
Ready- (Bereit-)Anzeige Ein: Bereit zu drucken Blinkt: Druckdaten werden verarbeitet Aus: Es können keine Daten empfangen werden (offline) Attention- (Achtung-)Anzeige Aus: Normaler Betrieb Blinkt: Ein oder mehrere Fehler sind aufgetreten, aber der Druckvorgang kann fortgesetzt werden Ein: Ein oder mehrere Fehler sind aufgetreten, und der Druckvorgang kann nicht fortgesetzt werden LCD-Feld Hier werden Status- und Setup-Informationen des...
Taste Help (Hilfe) Zum Abrufen weiterer Text- oder Bilddaten, die die auf dem LCD-Feld angezeigten Informationen ergänzen. LCD-F ODI DES ELDS Auf dem LCD-Feld kann Folgendes angezeigt werden: > Statusinformationen > Informationen zu Menüfunktionen > Konfigurationsinformationen > Hilfeinformationen TATUSINFORMATIONEN Zu drei Druckerzuständen sind Statusinformationen verfügbar: Im Informationszustand, z.
eingeschaltet wird. Dieses Menü steht nur Administratoren zur Verfügung. Es schränkt die Änderungen ein, die die Benutzer in den verschiedenen Benutzermenüs vornehmen können. Menü System Maintenance (Systemwartung): wird aktiviert, indem die Taste Pfeil nach oben und die Taste Pfeil nach unten länger als zwei Sekunden gedrückt werden, während das Druckernetzteil (einschl.
ERWENDEN DER ENÜS HINWEIS Referenzinformationen zu Menüdetails finden Sie in “Anhang B – Menüsystem“ auf Seite 111. Mit den Tasten Enter (Eingabe), Pfeil nach oben, Pfeil nach unten und Back (Zurück) können Sie in den Druckermenüs blättern. Sie können Einstellungen ändern (z. B. die Papiergröße für Fach 1) oder Informationen anzeigen (z.
Seite 46
Drücken Sie die Taste Online, um den Menümodus zu beenden und zum Druckstatus Bereit zurückzukehren. Beispiele zur Verwendung der Menüs finden Sie in den Abschnitten “Erste Schritte“ auf Seite 47 “Anhang B – Menüsystem“ auf Seite 111. C9800 Benutzerhandbuch> 46...
RSTE CHRITTE Dieser Abschnitt enthält Informationen, die Ihnen bei der Inbetriebnahme des Druckers helfen sollen. UFSTELLORT DES RUCKERS Achten Sie darauf, dass genügend Platz vorhanden und der Drucker gut zugänglich ist: > um den Drucker herum: 20cm 8in 60cm 60cm 24in 24in 100cm 40in...
> über dem Drucker: 70cm 28in USSCHALTEN USSCHALTEN Halten Sie die Taste Shutdown/Restart (Beenden/ Neustart) (1) des Bedienfelds gedrückt, um den Shutdown-Prozess zu starten. C9800 Benutzerhandbuch> 48...
Wenn auf dem LCD-Display die Meldung angezeigt wird, dass Sie den Drucker entweder ausschalten oder neu starten können, stellen Sie den Schalter Power (Netz) des Druckers in die Position Aus. Warten Sie, da dies eine kurze Weile dauern kann. INSCHALTEN HINWEIS Wenn Sie den Drucker mit der Taste Shutdown/Restart (Beenden/Neustart) in den Zustand versetzt haben, in dem auf...
Ü BERPRÜFEN DER AKTUELLEN INSTELLUNGEN Führen Sie die folgenden Schritte durch, um einen Konfigurationsbericht (Menüübersicht) zu erstellen, der bestätigt, dass der Drucker ordnungsgemäß konfiguriert ist. Achten Sie darauf, dass A4-Papier in Fach 1 eingelegt ist (das bei diesem Vorgang zu verwenden ist). Achten Sie darauf, dass auf dem LCD-Feld angezeigt wird, dass der Drucker bereit ist zu drucken.
Eventuell funktioniert der Drucker nicht, wenn ein USB- kompatibles Gerät gleichzeitig an andere USB-kompatible Geräte angeschlossen ist. Wenn mehrere Drucker des gleichen Typs angeschlossen sind, werden sie wie folgt angezeigt: *****, ***** (2), ***** (3) usw. Die Nummerierung richtet sich nach der Reihenfolge, in der die Drucker angeschlossen oder eingeschaltet werden.
ß USB-S NSCHLIE EN AN DIE CHNITTSTELLE Schließen Sie das USB-Kabel jetzt nicht an. Sie werden aufgefordert, das USB-Kabel anzuschließen, wenn Sie die Treiber-CD CD1 ausführen. Wenn Sie den Drucker direkt an einen Standalone-Computer anschließen, fahren Sie mit Abschnitt “Verwenden der Treiber- CD“...
Schalten Sie den Drucker und danach den Computer ein. Wenn Ihr Drucker als Netzwerkdrucker installiert werden soll, lesen Sie den entsprechenden Abschnitt im Konfigurationshandbuch. Dort finden Sie Informationen zum Konfigurieren der Netzwerkverbindung vor dem Installieren der Druckertreiber. HINWEIS Für die Installation einer Netzwerkverbindung sind Administratorberechtigungen erforderlich.
ETRIEB ERWENDEN DES RUCKERS Einzelheiten zur Verwendung des Druckers und anderer optionaler Zubehörteile und das effiziente und effektive Drucken von Aufträgen entnehmen Sie dem Druckhandbuch. C9800 Benutzerhandbuch> 54...
ERBRAUCHSMATERIALIEN UND ARTUNG In diesem Abschnitt wird erläutert, wie Verbrauchsmaterialien und Wartungsartikel bei Bedarf ausgetauscht werden. Nachstehend sind die ungefähren Nutzungsdauern aufgeführt: > Toner – 15.000 A4-Seiten bei einer Druckfläche von 5%. Der Drucker wird mit Tonerpatronen für 7500 Seiten ausgeliefert.
Dieses Modell arbeitet zum Schutz Ihres Druckers und zur Gewährleistung einer umfassenden Funktionsfähigkeit nur mit Original-Tonerpatronen von OKI Printing Solutions. Diese sind an der OKI Printing Solutions-Marke erkennbar. Tonerpatronen anderer Hersteller funktionieren möglicherweise nicht. und zwar auch dann nicht, wenn sie als „kompatibel“ bezeichnet werden.
Seite 58
Wischen Sie die vier Köpfe (1) behutsam mit einem LED- Linsenreiniger oder einem weichen Tuch ab. Bewegen Sie den Reiniger wie abgebildet, verwenden Sie bei jedem Arbeitsgang eine saubere Stelle des Reinigers. Achten Sie darauf, dass Sie die Schutzvorrichtungen nicht beschädigen.
EINIGEN DER APIERZUFUHRWALZEN Reinigen Sie die Papierzufuhrwalzen, wenn häufiger Papierstaus auftreten. Legen Sie Gegenstände wie Armbanduhren oder Armbänder ab. Drücken Sie dann die Taste Shutdown/ Restart (Beenden/Neustart) und dann On/Off (Ein/Aus), um den Drucker auszuschalten. C9800 Benutzerhandbuch> 59...
Seite 60
Öffnen Sie die Seitenabdeckung Fach 1. Nehmen Sie Fach 1 vollständig aus dem Drucker heraus. C9800 Benutzerhandbuch> 60...
Seite 61
Führen Sie Ihre Hand in die Öffnung von Fach 1 ein und wischen Sie die drei Papierzufuhrwalzen (2) mit einem trockenen, leicht mit Wasser angefeuchteten Tuch ab. Setzen Sie Fach 1 wieder ein. C9800 Benutzerhandbuch> 61...
Seite 62
Schließen Sie die Seitenabdeckung Fach 1. Schalten Sie den Drucker ein. C9800 Benutzerhandbuch> 62...
EINIGEN DES RUCKERGEHÄUSES Schalten Sie den Drucker aus, indem Sie die Taste Shutdown/Restart (Beenden/Neustarten) und dann On/Off (Ein/Aus) drücken. Wischen Sie die Druckeroberfläche mit einem etwas mit Wasser oder einem Neutralreiniger angefeuchteten, weichen Tuch ab. Trocknen Sie die Druckeroberfläche mit einem weichen, trockenen Tuch ab.
Schalten Sie den Drucker ein. EEREN DES OPTIONALEN OCHABFALLBEHÄLTERS Wenn eine Meldung auf dem LCD-Feld anzeigt, dass der Lochabfallbehälter voll ist, leeren Sie ihn wie folgt: Betätigen Sie den Hebel des Finishers und schieben Sie ihn vom Drucker weg. C9800 Benutzerhandbuch> 64...
Seite 65
Ziehen Sie den Lochabfallbehälter heraus. Halten Sie ihn gerade, damit Sie keinen Abfall ausschütten. Entsorgen Sie den Abfall an einem geeigneten Ort. Setzen Sie den Lochabfallbehälter wieder vorsichtig in den Finisher ein. C9800 Benutzerhandbuch> 65...
Seite 66
Überprüfen Sie, ob der Lochabfallbehälter sachgemäß eingesetzt wurde, indem Sie den Finisher wieder in die ursprüngliche Position bringen. Achten Sie dabei darauf, dass Sie sich die Finger nicht einklemmen. C9800 Benutzerhandbuch> 66...
Kapazität installiert. Aus diesem Grund wird nur noch ein zusätzliches Fach unterstützt (ergibt die maximale Gesamtzahl von fünf Fächern). > Finisher (zum Heften oder Binden der Druckausgabe) > Schrank > Locher (erweitert den Funktionsumfang des Finishers) > MFP Upgrade Kit (nur für C9800hdn) C9800 Benutzerhandbuch> 67...
ESTELLINFORMATIONEN FÜR UBEHÖR BEZEICHNUNG BESTELLNUMMER DIMM-Speichererweiterung 128 MB 01163401 256 MB 01163402 512 MB 01163403 Zweites und drittes Papierfach 42831303 Zufuhr mit hoher Kapazität (HCF) 42831503 Finisher: 4 Fächer 01166701 5 Fächer 01166801 Locher für Finisher: 4 Löcher 42872903 2 Löcher 42872901 4 Löcher (Schweden) 42872904...
Seite 69
Einzelheiten zu den Treibereinstellungen entnehmen Sie dem Handbuch Drucken. Wenn der Drucker mit einem MFP Upgrade Kit aktualisiert wurde, finden Sie weitere Informationen im C9800 MFP Benutzerhandbuch auf CD3. C9800 Benutzerhandbuch> 69...
EHLERBEHEBUNG LLGEMEIN Wenn auf dem Display-Feld des Druckers nichts angezeigt wird oder sich dieser auch 10 Minuten nach dem Einschalten noch im Standby-Modus befindet, schalten Sie den Drucker mit dem Shutdown-Prozess aus. Prüfen Sie alle Kabelverbindungen, bevor Sie den Drucker neu starten. Wenn das Problem weiterhin auftritt, wenden Sie sich an Ihren Händler.
Seite 71
Drücken Sie Arretierung (1) auf der Seitenabdeckung von Fach 1 und öffnen Sie die Abdeckung. Entfernen Sie das gestaute Papier vorsichtig. Schließen Sie die Seitenabdeckung Fach 1. C9800 Benutzerhandbuch> 71...
BDECKUNG ÖFFNEN APIERSTAU EITENABDECKUNG Wenn das MZ-Fach geöffnet ist, schließen Sie es, so dass die Seitenabdeckung (1) sichtbar ist. Ziehen Sie den Freigabehebel (2) und öffnen Sie die Seitenabdeckung. C9800 Benutzerhandbuch> 72...
Seite 73
Entfernen Sie das gestaute Papier vorsichtig. Schließen Sie die Seitenabdeckung. C9800 Benutzerhandbuch> 73...
BDECKUNG ÖFFNEN APIERSTAU BERE BDECKUNG Drücken Sie den Griff der oberen Abdeckung (1) und öffnen Sie die Abdeckung. VORSICHT! Berühren Sie die Fixiereinheit nicht, da sie nach dem Drucken heiß ist. C9800 Benutzerhandbuch> 74...
Seite 75
Drücken Sie den Korbgriff (2) und heben Sie den Trommelkorb an. Entfernen Sie das vorhandene Papier vorsichtig vom Transportband. Wenn Papier in der Fixiereinheit gestaut ist, drücken Sie den Riegel (3) in die abgebildete Richtung, um die Einheit zu lösen. VORSICHT! Berühren Sie die Fixiereinheit nicht, da sie nach dem Drucken heiß...
Seite 76
Halten Sie die Fixiereinheit (4) am Griff fest, heben Sie sie aus dem Drucker und stellen Sie sie auf eine gerade Oberfläche. Ziehen Sie die Freigabehebel (5) nach oben und entfernen Sie das gestaute Papier. C9800 Benutzerhandbuch> 76...
Seite 77
Setzen Sie die Fixiereinheit vorsichtig wieder in den Drucker ein und drehen Sie den Riegel (6) in die abgebildete Richtung, um die Fixiereinheit zu verriegeln. Wenn in der Nähe der Papierausgabe ein Stau auftritt, öffnen Sie das Ausgabefach Face Up (7). C9800 Benutzerhandbuch>...
Seite 78
Öffnen Sie die Seitenabdeckung (Papierausgabe) (8) und entfernen Sie das gestaute Papier. Schließen Sie die Seitenabdeckung (Papierausgabe) und danach das Ausgabefach Face Up. C9800 Benutzerhandbuch> 78...
Seite 79
Bringen Sie den Bildtrommelkorb (9) wieder in die ursprüngliche Position und prüfen Sie, ob er verriegelt ist. Schließen Sie die obere Abdeckung und stellen Sie sicher, dass sie eingeklinkt ist. C9800 Benutzerhandbuch> 79...
– D APIERSTAUS UPLEXEINHEIT UPLEXEINHEIT PRÜFEN APIERSTAU Wenn ein Finisher an den Drucker angeschlossen ist, betätigen Sie den Hebel (1) des Inverters, um den Inverter vom Drucker zu trennen. Betätigen Sie die Freigabetaste (2) der Duplexabdeckung und öffnen Sie die Abdeckung. C9800 Benutzerhandbuch>...
Seite 81
Entfernen Sie das gestaute Papier vorsichtig und schließen Sie dann die Abdeckung. Betätigen Sie die Hebel (3) und ziehen Sie die Duplexeinheit heraus. C9800 Benutzerhandbuch> 81...
Seite 82
Halten Sie die vordere obere Abdeckung am Griff (4) fest, drücken Sie sie behutsam nach innen und heben Sie sie Entfernen Sie das gestaute Papier. C9800 Benutzerhandbuch> 82...
Seite 83
Überprüfen und beseitigen Sie nach dem gleichen Prinzip gestautes Papier unterhalb der rückwärtigen oberen Abdeckung. Bringen Sie die beiden oberen Abdeckungen wieder an. C9800 Benutzerhandbuch> 83...
Seite 84
Schieben Sie die Duplexeinheit wieder in die ursprüngliche Position. Wenn Sie einen Finisher abgenommen haben, um auf die Duplexeinheit zugreifen zu können, bringen Sie auch den Finisher an. C9800 Benutzerhandbuch> 84...
– F APIERSTAUS INISHER OPTIONALES UBEHÖR INISHER PRÜFEN APIERSTAU APIERRESTE Überprüfen Sie mit der Taste Help (Hilfe) des Druckerbedienfelds die angezeigt Nummer. Sie benötigen die Nummer, um den Papierstau zu beseitigen. Nachfolgend werden die Schritte beschrieben, die durchgeführt werden müssen, wenn die numerischen Codes angezeigt werden.
Seite 86
Öffnen Sie die obere Abdeckung des Finishers. Entfernen Sie das gestaute Papier vorsichtig. Schließen Sie die obere Abdeckung des Finishers. C9800 Benutzerhandbuch> 86...
Bringen Sie den Finisher wieder in die ursprüngliche Position und schließen Sie ihn an den Inverter an. 594, 597, 598/ 644, 646 (P APIERSTAU IM INISHER Betätigen Sie den Griff des Finishers (1) und schieben Sie ihn vom Inverter weg. C9800 Benutzerhandbuch>...
Seite 88
Öffnen Sie die vordere Abdeckung (2) des Finishers. Drehen Sie den unteren Knopf (3) so lange im Uhrzeigersinn, bis das gestaute Papier vollständig ausgeworfen wurde. Entfernen Sie das ausgeworfene Papier. C9800 Benutzerhandbuch> 88...
Seite 89
Schließen Sie die vordere Abdeckung des Finishers. Öffnen Sie die rechte Seitenabdeckung des Finishers. Entfernen Sie das gestaute Papier vorsichtig. C9800 Benutzerhandbuch> 89...
Seite 90
Schließen Sie die rechte Seitenabdeckung des Finishers. Bringen Sie den Finisher wieder in die ursprüngliche Position und schließen Sie ihn an den Inverter an. C9800 Benutzerhandbuch> 90...
590 (P APIERSTAU IM INISHER OCHER Betätigen Sie den Griff des Finishers (1) und schieben Sie ihn vom Inverter weg. Verschieben Sie die Zunge (2) auf der rechten Seite des Finishers, um sie an der Markierung (3) auszurichten. C9800 Benutzerhandbuch> 91...
Seite 92
Öffnen Sie die obere Abdeckung des Finishers. Entfernen Sie das gestaute Papier vorsichtig. Schließen Sie die obere Abdeckung des Finishers. C9800 Benutzerhandbuch> 92...
Bringen Sie den Finisher wieder in die ursprüngliche Position und schließen Sie ihn an den Inverter an. NVERTER PRÜFEN APIERSTAU Betätigen Sie den Griff des Finishers (1) und schieben Sie ihn vom Inverter weg. C9800 Benutzerhandbuch> 93...
Seite 94
Drücken Sie den vertieften Hebel (2) und öffnen Sie die linke Seitenabdeckung des Inverters. Entfernen Sie das gestaute Papier vorsichtig. C9800 Benutzerhandbuch> 94...
Seite 95
Schließen Sie die linke Seitenabdeckung des Inverters. Bringen Sie den Finisher wieder in die ursprüngliche Position und schließen Sie ihn an den Inverter an. C9800 Benutzerhandbuch> 95...
Seite 96
Betätigen Sie den Hebel (3) des Inverters und trennen Sie den Inverter vom Drucker. Öffnen Sie die rechte Seitenabdeckung (4) des Inverters. C9800 Benutzerhandbuch> 96...
Seite 97
Entfernen Sie das gestaute Papier. Schließen Sie die rechte Seitenabdeckung. C9800 Benutzerhandbuch> 97...
Bringen Sie Finisher und Inverter wieder in die ursprüngliche Position und schließen Sie die Geräte an den Drucker an. ERMEIDEN VON APIERSTAUS In der folgenden Tabelle finden Sie eine Zusammenfassung möglicher Ursachen von Papierstaus und Möglichkeiten, sie auszuschließen. MÖGLICHE URSACHE ABHILFEMAßNAHME Der Printer steht nicht gerade.
MÖGLICHE URSACHE ABHILFEMAßNAHME Die Druckmedien sind nicht Ändern Sie die Einstellung des korrekt im Fach ausgerichtet. Papieranschlags und der Papierführungen des Fachs oder der Führung der manuellen Zufuhr des MZ-Fachs, um die Druckmedien ordnungsgemäß auszurichten. Die zu bedruckenden Richten Sie sie wie erforderlich aus. Umschläge sind nicht ordnungsgemäß...
Seite 100
SYMPTOME MÖGLICHE SCHRITTE URSACHEN Das Druckbild wird Der LED-Kopf ist Wischen Sie den LED-Kopf in vertikaler verschmutzt. mit einem LED- Richtung immer Linsenreiniger oder einem blasser. weichen Tuch ab. Niedriger Tonerstand. Tauschen Sie die Tonerpatrone aus. Das Papier ist nicht für Verwenden Sie empfohlenes den Drucker geeignet.
Seite 101
SYMPTOME MÖGLICHE SCHRITTE URSACHEN Auf dem Ausdruck Treten die Linien und Wischen Sie sie behutsam sind regelmäßig Flecken in Abständen mit einem weichen Tuch ab. horizontale Linien von ca. 94 mm auf, ist Tauschen Sie die sowie Flecken die Bildtrommel (die Bildtrommelpatrone aus, sichtbar.
SYMPTOME MÖGLICHE SCHRITTE URSACHEN Der Glanz ist Dicke und Typ des Setzen Sie im Menü-Setup ungleichmäßig. Papiers wurden falsch die Optionen [Medientyp] eingestellt. und [Mediengewicht] auf einen geeigneten Wert oder verringern Sie den Wert von [Mediengewicht] um 1. – F EFTKLAMMERNSTAUS INISHER OPTIONALES...
Seite 103
Entfernen Sie das Papier, das sich zum Heften im Papierauswurfbereich befindet. Ziehen Sie die Hefteinheit heraus. Drehen Sie den Knopf in die angegebene Richtung, um den Hefter nach vorne zu ziehen. C9800 Benutzerhandbuch> 103...
Seite 104
Fassen Sie die Heftpatrone an beiden Seiten an und ziehen Sie sie heraus. Heben Sie die Klappe der Heftpatrone an. Entfernen Sie alle Heftklammern, die aus dem Heftgehäuse austreten. C9800 Benutzerhandbuch> 104...
Seite 105
Bringen Sie die Klappe der Heftpatrone wieder in die ursprüngliche Position. Setzen Sie die Heftpatrone wieder ein. Achten Sie darauf, dass die Heftpatrone wieder fest in die Hefteinheit eingesetzt wurde, und schieben Sie die Hefteinheit wieder an die ursprüngliche Position. C9800 Benutzerhandbuch>...
Seite 106
Schließen Sie die vordere Abdeckung des Finishers und achten Sie darauf, dass Sie sich nicht die Finger einklemmen. C9800 Benutzerhandbuch> 106...
ECHNISCHE ATEN BEZEICHNUNG SPEZIFIKATION Abmessungen 655 x 620 x 462 mm (B x T x H) Gewicht Ohne Optionen ca. 76 kg Druckgeschwindigkeit Farbe: 36 Seiten pro Minute; Schwarzweiß: 40 Seiten pro Minute Auflösung 1200 x 1200 dpi Emulationen PCL 5c, PCL XL 2.1, PS Speicher 1 GB (max.) Papierzufuhr...
Seite 108
BEZEICHNUNG SPEZIFIKATION Geräuschpegel Betrieb: Maximal 54 dBA Standby: Maximal 40 dBA Energiesparmodus: Maximal 40 dBA nach 30 Minuten Hintergrundwert C9800 Benutzerhandbuch> 108...
A – LCD-M NHANG ELDUNGEN Die auf dem LCD-Feld angezeigten Meldungen sind selbsterklärend. Nachfolgend werden typische Meldungen als Beispiele aufgeführt. MELDUNG KOMMENTAR Bereit Der Drucker ist online und bereit zu drucken Drucken tttttt Der Drucker druckt. Das Papier wird derzeit aus Fach tttttt eingezogen, wobei tttttt das Fach ausweist.
Seite 110
MELDUNG KOMMENTAR Fach einsetzen Der Drucker hat versucht, aus einem tttttt herausgenommenen Fach Papier einzuziehen. Stellen Sie sicher, dass Fach tttttt ordnungsgemäß eingesetzt ist, oder setzen Sie Fach tttttt mit eingelegtem Papier wieder in den Drucker ein. Abdeckung öffnen Nach dem Beheben eines Papierstaus wurden Papierreste Papierreste vorgefunden.
B – M NHANG ENÜSYSTEM Die Funktionsmenüs der obersten Ebene sind: > Konfiguration > Drucken von Seiten > Drucken anhalten > Drucken wiederaufnehmen > Vertraul. drucken > Menüs > Shutdown > Admin-Setup > Kalibrierung > Druckstatistik Des weiteren sind ist ein Spezialmenü auf der obersten Ebene vorhanden: >...
Die übrigen oben stehenden Menüs sind für Spezialzwecke gedacht und werden daher an dieser Stelle nicht erörtert. Vollständige Informationen über die Verwendung der Menüs zum Konfigurieren und Nutzen des Druckers finden Sie im Konfigurationshandbuch. ONFIGURATION RINT OUNT RUCKSEITENZÄHLER BEZEICHNUNG WERT BESCHREIBUNG Farbseiten nnnnnn...
EBENSD ERBR BEZEICHNUNG WERT BESCHREIBUNG Trommel xxxx Noch nnn% Zeigt die verbleibende Lebensdauer von Trommel xxxx als Prozentwert an, wobei xxxx Cyan, Magenta, Gelb oder Schwarz sein kann. Transportband Noch nnn% Zeigt die verbleibende Lebensdauer des Transportbands als Prozentwert an. Fixierer Noch nnn% Zeigt die verbleibende...
ß APIERGRÖ E IN BEZEICHNUNG WERT BESCHREIBUNG Fachm, wobei m ein Executive Zeigt die erkannte Bereich zwischen 1 Ltr. Kurze S. Papiergröße von Fachm und 5 ist Letter lange Seite Legal 14 (identisch für alle Legal 13.5 Fächer) Tabloid Tabloid Extra Legal 13 A4 kurze Seite A4 lange Seite...
BEZEICHNUNG WERT BESCHREIBUNG PU-Version xx.xx.xx Zeigt die Versionsnummer der CU- (Druckereinheit- )Firmware an. Mit der PU-Version der Menüübersicht identisch. Gesamtspeicher xx MB Zeigt an, wie viel RAM- Speicher im Drucker installiert ist. Mit dem Gesamtspeicher der Menüübersicht identisch. Festplatte xx.xx GB [Fxx] Zeigt die Größe der Festplatte und die Version des...
– D RUCKDATENBEISPIEL EMOSEITE So drucken Sie eine Demoseite, um zu zeigen, wie der Drucker druckt: Achten Sie darauf, dass auf dem LCD-Feld angezeigt wird, dass der Drucker bereit ist zu drucken. Aktivieren Sie den Menümodus, indem Sie entweder die Taste Pfeil nach oben oder die Taste Pfeil nach unten drücken.
ERTRAUL DRUCKEN BEZEICHNUNG WERT BESCHREIBUNG Kennwort eingeben nnnn Geben Sie ein Kennwort für die Verwendung von Vertraulich drucken ein. Nicht gefunden Drucken Sie einen vertraulichen Druckauftrag (Vertraul. Drucken) oder einen auf der Festplatte Vertraulich Drucken gespeicherten Auftrag. Wenn Sie Löschen ein vertrauliches Dokument drucken, wird es von der Festplatte gelöscht.
ENÜS ACHKONFIG BEZEICHNUNG WERT BESCHREIBUNG Papierzufuhr Fach1 Gibt ein Zufuhrfach Fach2 an. Wird nur Fach3 angezeigt, wenn die Fach4 Fächer 2 bis 5 Fach5 vorhanden sind. MZ-Fach Auto-Wechsel Stellt die Funktion für den automatischen Fachwechsel ein. Fachfolge Unten Gibt die Priorität der Oben Auswahlreihenfolge Papierzufuhrfach...
Seite 120
BEZEICHNUNG WERT BESCHREIBUNG Konfig Fachm, wobei Medientyp Normal- Legt den Medientyp m ein Bereich papier für Fachm fest. zwischen 1 und 5 ist Briefpapier Usertype 1 bis Folie (identisch für alle Usertype5 sind für im Bankpost- Fächer) Druckertreiber papier festgelegte Recycling- benutzerdefinierte papier...
Seite 121
BEZEICHNUNG WERT BESCHREIBUNG Konfig Fachm, wobei A5/A6 A5/A6 Für den Drucker sind m ein Bereich Papier Postkarte die Größen A5, A6 zwischen 1 und 5 ist und Postkarte identisch. Verwenden (identisch für alle Sie diese Einstellung, Fächer) um den Drucker zu informieren, welche der drei Größen in Fachm eingelegt ist.
Seite 122
BEZEICHNUNG WERT BESCHREIBUNG Konfig. Universal. X-Maß 3 – 8,3 (A) – Legt die 8,5 (L) – benutzerdefinierte 12,9 Zoll Papierstärke für das 76 – 210 (A) MZ-Fach fest. Legt – 216 (L) – die Richtung im 328 mm rechten Winkel zur Richtung der Papierbewegung fest.
BEZEICHNUNG WERT BESCHREIBUNG Konfig. Universal. Fach- Normales Bei Fachauswahl/ verwendun Fach Fachwechsel wird dieses Fach als das normale Fach verwendet. Bei Konflikt Wenn eine Papiergröße oder ein Papiertyp in einem Fach nicht mit den Druckdaten übereinstimmt, verwenden Sie das Papier aus diesem Fach anstelle des angegebenen Fachs.
Seite 124
BEZEICHNUNG WERT BESCHREIBUNG Autom. Fortsetzung Legt fest, ob der Drucker bei Speicherüberlauf oder Tray Request (Fachanforderung) automatisch wiederhergestellt wird. Zeitl. Man. Wenn das Papier nicht 30 Sekunden innerhalb dieser 60 Sekunden Zeitspanne in der manuellen Zufuhr zugeführt wird, wird der Auftrag abgebrochen.
Seite 125
BEZEICHNUNG WERT BESCHREIBUNG Staubeseitigung EIN: Der Druck des Auftrags einschl. gestaute Seiten wird fortgesetzt, sobald der Stau beseitigt wurde. AUS: Ein Auftrag wird einschl. aktuell gestaute Seite abgebrochen. Druckpos. anpassen X anpassen 0.00 Stellt die Position des +0.25 – gesamten Druckbilds +2.00 (Intervall 0,25 mm, -2,00 –...
Seite 126
BEZEICHNUNG WERT BESCHREIBUNG xxxx Intensität Einstellung der xxxx +1 – +3 Dichte, wobei xxxx -4 – -1 eine der Farben Cyan, Magenta, Gelb oder Schwarz ist. Der dunkelste Wert ist xxxx Reg- Nimmt die Feineinstellung +1 – +3 Feineinstellung für die -3 –...
Seite 127
BEZEICHNUNG WERT BESCHREIBUNG Feuchte Pap. Far. Wird für +1 – +2 Mikroeinstellungen -2 – -1 verwendet, wenn beim Drucken auf Normalpapier in Farbe die Druckergebnisse sichtbar zu blass sind oder leichte Flecken oder Streifen auftreten. Wählen Sie einen niedrigeren Wert, um helle Flecken oder Streifen oder schneeflockenähnlich...
1 – F -1-T EISPIEL ENÜS RANSPARENTFOLIEN So drucken Sie (in Fach 1 befindliche) Transparentfolien: Achten Sie darauf, dass auf dem LCD-Feld angezeigt wird, dass der Drucker bereit ist zu drucken. Aktivieren Sie den Menümodus, indem Sie entweder die Taste Pfeil nach oben oder die Taste Pfeil nach unten drücken.
2 – P ß MZ-F EISPIEL ENÜS APIERGRÖ E DES ACHS So stellen Sie die Papiergröße im MZ-Fach ein: Achten Sie darauf, dass auf dem LCD-Feld angezeigt wird, dass der Drucker bereit ist zu drucken. Aktivieren Sie den Menümodus, indem Sie entweder die Taste Pfeil nach oben oder die Taste Pfeil nach unten drücken.
