2. Technische Daten und Sicherheitshinweise
Die MotoPi-Erweiterungsplatine ist ausgestattet mit 16 Kanälen für 5V-Servomotoren, sowie mit einer
Anschlussmöglichkeit für einen zusätzlichen Kondensator.
Außerdem verfügt die Platine über 4 analoge, 2 digitale und eine I2C Anschlussmöglichkeit.
Die Stromversorgung erfolgt, wahlweise, über einen 5V Hohlstecker oder über eine Spannungsversorgung
zwischen 4,8V und 6V.
Die MotoPi-Platine ist außerdem mit einem zusätzlichen Quarzoszillator ausgestattet, um die Frequenzen
so präzise wie möglich und die Abweichungen möglichst gering zu halten.

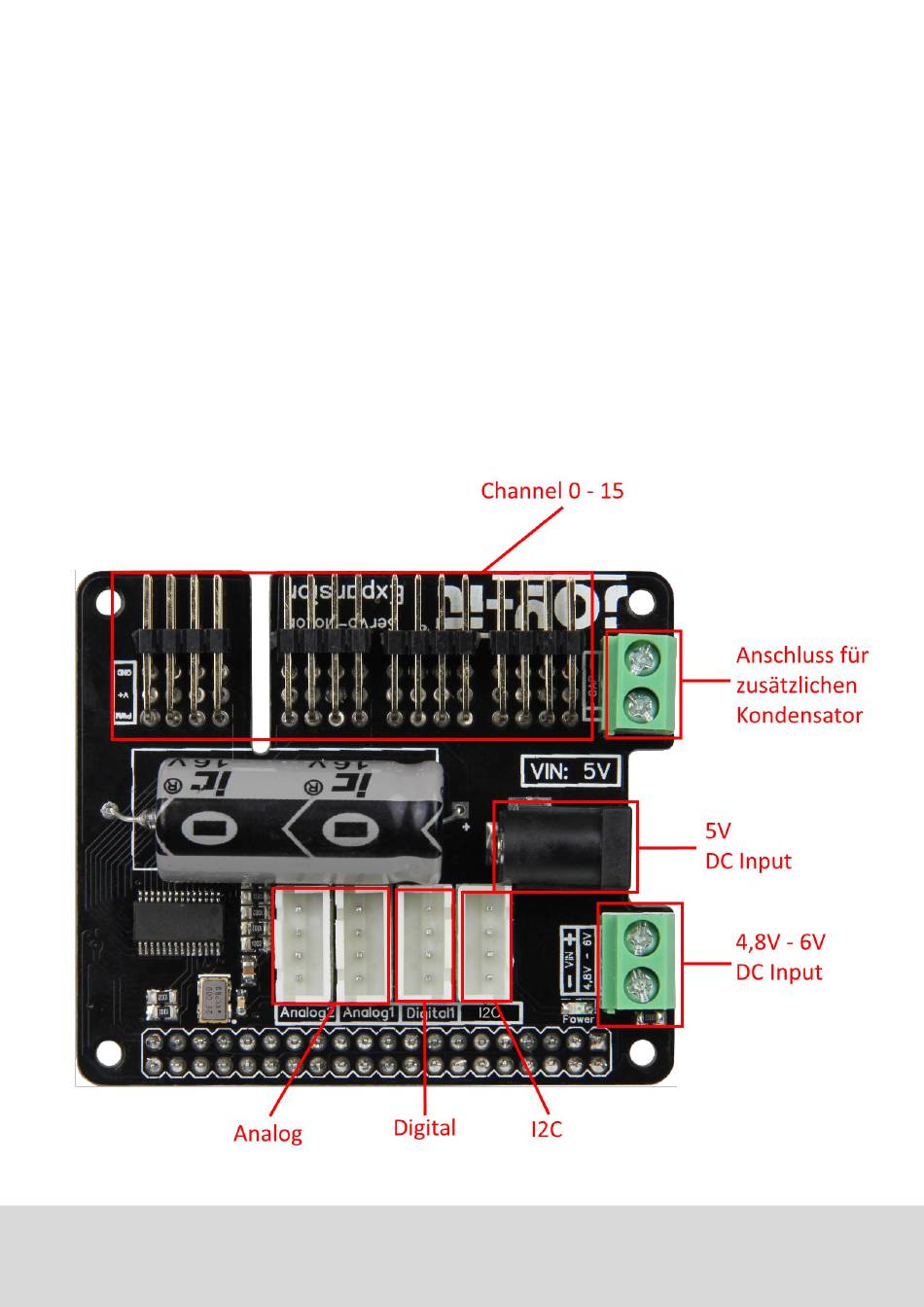

Abb. 2: Platinenbeschreibung
