Bedienungsanleitung SimpleTrim

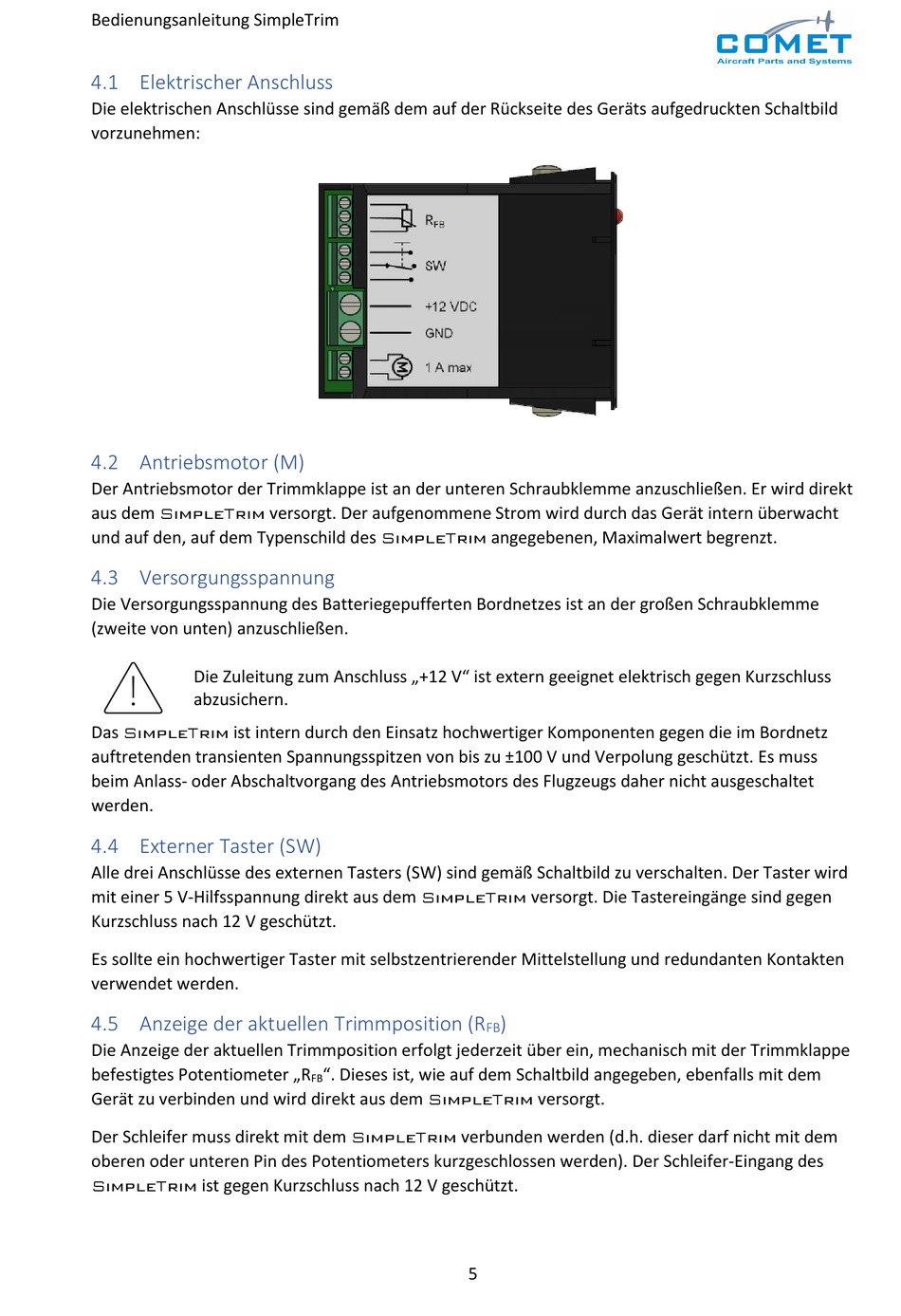

4.1 Elektrischer Anschluss

Die elektrischen Anschlüsse sind gemäß dem auf der Rückseite des Geräts aufgedruckten Schaltbild
vorzunehmen:
4.2 Antriebsmotor (M)
Der Antriebsmotor der Trimmklappe ist an der unteren Schraubklemme anzuschließen. Er wird direkt
aus dem SimpleTrim versorgt. Der aufgenommene Strom wird durch das Gerät intern überwacht
und auf den, auf dem Typenschild des SimpleTrim angegebenen, Maximalwert begrenzt.

4.3 Versorgungsspannung

Die Versorgungsspannung des Batteriegepufferten Bordnetzes ist an der großen Schraubklemme
(zweite von unten) anzuschließen.
Die Zuleitung zum Anschluss „+12 V" ist extern geeignet elektrisch gegen Kurzschluss
abzusichern.
Das SimpleTrim ist intern durch den Einsatz hochwertiger Komponenten gegen die im Bordnetz
auftretenden transienten Spannungsspitzen von bis zu ±100 V und Verpolung geschützt. Es muss
beim Anlass- oder Abschaltvorgang des Antriebsmotors des Flugzeugs daher nicht ausgeschaltet
werden.
4.4 Externer Taster (SW)
Alle drei Anschlüsse des externen Tasters (SW) sind gemäß Schaltbild zu verschalten. Der Taster wird
mit einer 5 V-Hilfsspannung direkt aus dem SimpleTrim versorgt. Die Tastereingänge sind gegen
Kurzschluss nach 12 V geschützt.
Es sollte ein hochwertiger Taster mit selbstzentrierender Mittelstellung und redundanten Kontakten
verwendet werden.
4.5 Anzeige der aktuellen Trimmposition (R
Die Anzeige der aktuellen Trimmposition erfolgt jederzeit über ein, mechanisch mit der Trimmklappe
befestigtes Potentiometer „R
Gerät zu verbinden und wird direkt aus dem SimpleTrim versorgt.
Der Schleifer muss direkt mit dem SimpleTrim verbunden werden (d.h. dieser darf nicht mit dem
oberen oder unteren Pin des Potentiometers kurzgeschlossen werden). Der Schleifer-Eingang des
SimpleTrim ist gegen Kurzschluss nach 12 V geschützt.
". Dieses ist, wie auf dem Schaltbild angegeben, ebenfalls mit dem
FB
