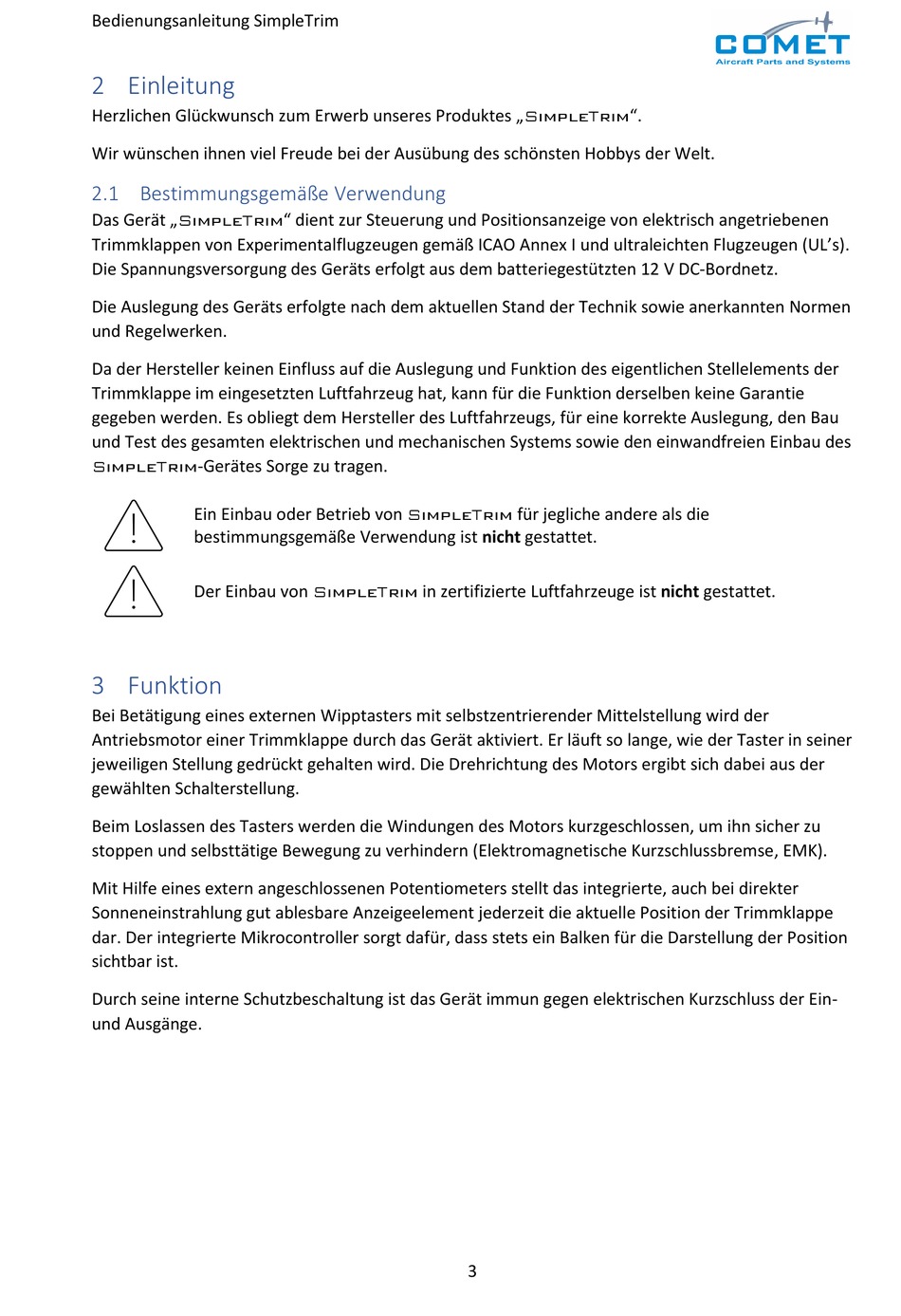

Bedienungsanleitung SimpleTrim
2 Einleitung
Herzlichen Glückwunsch zum Erwerb unseres Produktes „SimpleTrim".
Wir wünschen ihnen viel Freude bei der Ausübung des schönsten Hobbys der Welt.
2.1 Bestimmungsgemäße Verwendung
Das Gerät „SimpleTrim" dient zur Steuerung und Positionsanzeige von elektrisch angetriebenen
Trimmklappen von Experimentalflugzeugen gemäß ICAO Annex I und ultraleichten Flugzeugen (UL's).
Die Spannungsversorgung des Geräts erfolgt aus dem batteriegestützten 12 V DC-Bordnetz.
Die Auslegung des Geräts erfolgte nach dem aktuellen Stand der Technik sowie anerkannten Normen
und Regelwerken.
Da der Hersteller keinen Einfluss auf die Auslegung und Funktion des eigentlichen Stellelements der
Trimmklappe im eingesetzten Luftfahrzeug hat, kann für die Funktion derselben keine Garantie
gegeben werden. Es obliegt dem Hersteller des Luftfahrzeugs, für eine korrekte Auslegung, den Bau
und Test des gesamten elektrischen und mechanischen Systems sowie den einwandfreien Einbau des
SimpleTrim-Gerätes Sorge zu tragen.
Ein Einbau oder Betrieb von SimpleTrim für jegliche andere als die
bestimmungsgemäße Verwendung ist nicht gestattet.
Der Einbau von SimpleTrim in zertifizierte Luftfahrzeuge ist nicht gestattet.
3 Funktion
Bei Betätigung eines externen Wipptasters mit selbstzentrierender Mittelstellung wird der
Antriebsmotor einer Trimmklappe durch das Gerät aktiviert. Er läuft so lange, wie der Taster in seiner
jeweiligen Stellung gedrückt gehalten wird. Die Drehrichtung des Motors ergibt sich dabei aus der
gewählten Schalterstellung.
Beim Loslassen des Tasters werden die Windungen des Motors kurzgeschlossen, um ihn sicher zu
stoppen und selbsttätige Bewegung zu verhindern (Elektromagnetische Kurzschlussbremse, EMK).
Mit Hilfe eines extern angeschlossenen Potentiometers stellt das integrierte, auch bei direkter
Sonneneinstrahlung gut ablesbare Anzeigeelement jederzeit die aktuelle Position der Trimmklappe
dar. Der integrierte Mikrocontroller sorgt dafür, dass stets ein Balken für die Darstellung der Position
sichtbar ist.
Durch seine interne Schutzbeschaltung ist das Gerät immun gegen elektrischen Kurzschluss der Ein-
und Ausgänge.
