- Seite 1 Comet Z-Wave ™ ENERGIESPARREGLER MIT Z-WAVE www.eurotronic.org...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang Warnhinweis Das ist Comet Z-Wave Bedien- und Anzeigeelemente Taster LED-Anzeige Inbetriebnahme Batterien einlegen Hinzufügen zu einem Z-Wave Netzwerk Montage am Heizkörper Adapter 9 -10 Adaptieren 10 -11 Entfernen aus dem Z-Wave Netzwerk Demontage des Comet Z-Wave Auf Werkseinstellungen zurücksetzen... -
Seite 3: Lieferumfang
1. LIEFERUMFANG 1x Comet Z-Wave Energiesparregler 1x Kurzanleitung 3x Adapter (Danfoss RA / RAV / RAVL) 1x Schraube für Adapter 2x LR6/Mignon/AA Batterien 1x kleines Werkzeug HINWEIS: Die nachstehenden Abbildungen dienen lediglich der Veranschaulichung und können vom tatsächlichen Produkt abweichen. -
Seite 4: Warnhinweis
- Comet Z-Wave ist für die Verwendung in Gebäuden vorgesehen. - Betreiben Sie Comet Z-Wave nur wie in der Bedienungsanleitung beschrieben. - Comet Z-Wave sollte nur an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung in Gebrauch genommen werden. - Betreiben Sie das Gerät nicht weiter, wenn es offensichtliche Beschädigungen aufweist. -
Seite 5: Das Ist Comet Z-Wave

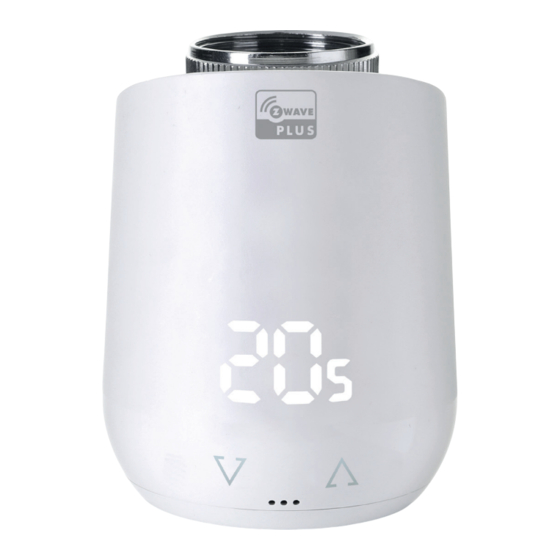

Comet Z-Wave ist ein mit dem Z-Wave-Funkstandard kompatibler Energiesparregler für den Heizkörper. FLiRS (Frequently Listening Receiver Slave): Comet Z-Wave nutz als Heizkörperthermostat die Z-Wave Funktion FLiRS. Als FLiRS Gerät reagiert der Heizkörperther- mostat mit einer besonders kurzen Latenzzeit auf eingehende Befehle wie z.B. Temperaturänderungen. -
Seite 6: Led-Anzeige
LED-ANZEIGE Funksymbol: Informiert über Funkverbindung und Hinzufügvorgänge. Ist eingeschaltet bei Funkverbindung. Erlischt wenn Funkverbindung verloren. Anlernmodus (Inclusion) aktiv. Entfernmodus (Exclusion) aktiv. Adaptierung muss gestartet werden. Animation: Leuchtet auf, während eine Adaptierung stattfindet. Animation: Leuchtet auf, wenn die Tastensperre aktiviert/deaktiviert wird. Leuchtet bei einem Batteriestand von weniger als 25 % auf. -
Seite 7: Inbetriebnahme
Bedienungsanleitung ihres Z-Wave Controllers. Nur wenn der primäre Controller in Hinzufüge-/Entfernmnodus ist, kön- nen Z-Wave Geräte dem Netzwerk beitreten oder es verlassen. Gehört das Gerät bereits einem Netzwerk an, muss das Gerät zunächst aus dem Netzwerk entfernt werden. Anderenfalls scheitert der Beitrittsversuch. -
Seite 8: Hinzufügen Zu Einem Z-Wave Netzwerk
HINZUFÜGEN ZU EINEM Z-WAVE NETZWERK Bringen Sie Ihren primären Z-Wave Controller in den Hinzufügemodus (Inclusion). Wurde Comet Z-Wave erfolgreich hinzugefügt zeigt die LED-Anzeige die erhaltene Node ID an. Hinzufügen erfolgreich Funksymbol Funksymbol Funksymbol blinkt blinkt erleuchtet Falls “PA” nicht angezeigt wird, Hinzufügen wird ausgeführt. -
Seite 9: Montage Am Heizkörper
2. Wählen Sie gegebenfalls einen passenden Adapter und montieren Sie ihn auf das Ventil (Abb.4). 3. Drehen Sie das Thermostat auf das Ventil bzw. auf den Adapter, indem Sie die Überwurfmutter im Uhrzeigersinn aufdrehen (Abb.5). Haben Sie den Comet Z-Wave am Ventil montiert, fahren sie mit 5.5 Adaptieren fort. 5.4. ADAPTER Abb. 6 HINWEIS: Entfernen Sie die Verbindungsstücke der Kunststoff-Adapter restlos (Abb.6), bevor Sie einen der beiliegenden Adapter... -
Seite 10: Adaptieren
Weitere kostenpflichtige Metalladapter können Sie bei unseren Partnern erwerben. Eine Übersicht der Metalladapter und entsprechende Bestellmöglichkeiten finden Sie unter folgendem Link: https:/ /eurotronic.org/produkte/zubehoer/metalladapter/ Falls Sie nicht sicher sind, welches Ventil Sie haben, schauen Sie unter: https:/ /eurotronic.org/service/faq unter dem Button Adapterliste“. -
Seite 11: Entfernen Aus Dem Z-Wave Netzwerk
Wiederholen Sie den Vorgang. oder Taste löscht Fehlermeldung ENTFERNEN AUS DEM Z-WAVE NETZWERK Bringen Sie bitte Ihren Z-Wave Kontroller in den Entfernmodus (Exclusion). Danach halten Sie den Taster im Batteriefach für 5 Sekunden gedrückt bis LE” im Display erscheint. “ Entfernen Funksymbol blinkt während Entfernmodus. -
Seite 12: Demontage Des Comet Z-Wave
Halten Sie Taster im Batteriefach Ihres Comet Z-Waves für mindestens 10 Sekunden gedrückt. Ab der 5. Sekunde läuft ein Zähler auf der Anzeige des Thermostats. Halten Sie den Taster so lange gedrückt, bis die 10 auf Ihrem Comet Z-Wave erscheint. Anschließend wird wieder Ad”... -
Seite 13: Bedienung Lokal
Die lokale Änderung der Solltemperatur versetzt den Comet Z-Wave in den Heizmodus. Die Solltemperatur des Absenkmodus kann nur per Funk eingestellt werden. Der Eingabebereich der Solltemperatur beträgt 8°- 28°C. Wird die Temperatur darüber hinaus erhöht bzw. reduziert, wechselt der Comet Z-Wave in den Boost- bzw. in den Aus-Modus. SETZEN DER KINDERSICHERUNG/TASTENSPERRE Die Kindersicherung kann durch gleichzeitiges gedrückt halten der... -
Seite 14: Bedienung Z-Wave
Gibt Informationen über die Z-Wave Protokollversion. U, S0, S2 Z-Wave Plus Info Ermöglicht die Unterscheidung zwischen Z-Wave Plus und Z-Wave Geräten. * Verfügbarkeit der Befehlsklasse nach dem Hinzufügen des Comet Z-Wave Unverschlüsselt Z-Wave Sicherheitsstandard S0 Z-Wave Sicherheitsstandard S2 – 14 –... -
Seite 15: Assoziation
(Lifeline) DEVICE_RESET_LOCALLY_NOTIFICATION, THERMOSTAT_MODE_REPORT, THERMOSTAT_SETPOINT_REPORT, NOTIFICATION_REPORT, PROTECTION_REPORT, SENSOR_MULTILEVEL_REPORT, SWITCH_MULTILEVEL_REPORT BASIC Über die Befehlsklasse Basic können Sie den Betriebsmodus wechseln, falls Ihr Z-Wave Controller den Comet Z-Wave nicht vollständig unterstützt. Wert Bezeichnung Funktion 0x00 Energy Save Heating Regeln gemäß eingestellter Absenktemperatur 0x0F Heizung aus. -
Seite 16: Konfiguration
0xCE-0x32 -5,0°C - (+) 5,0°C Ist-Temperatur- Offset 0x80 Temperatur wird extern bereitgestellt default: 0x00 0,0°C Offset MULTILEVEL SENSOR Die vom Comet Z-Wave gemessene Raumtemperatur wird automatisch bei einer Änderung von ±0,5°C gesendet. Der Schwellwert kann konfiguriert werden. Report outgoing Sensortyp: „Air Temperature“ Skalierung:... -
Seite 17: Multilevel Switch
0x01 Kein Schließpunkt gefunden herstellereigenem Fehlercode 0x02 Keine Ventilbewegung möglich 0x03 Kein Ventilschließpunkt erkannt 0x04 Positionierung fehlgeschlagen KINDERSICHERUNG/TASTENSPERRE Die Kindersicherung/Tastensperre des Comet Z-Wave kann per Funk gesetzt oder entfernt werden. Schutzzustand Beschreibung 0x00 Ungeschützt Bedienung uneingeschränkt möglich 0x01 Beschränkt: Bedienung nicht möglich. Gerät muss zunächst entsperrt werden 0x02 Deaktiviert: Bedienung vollständig deaktiviert. -
Seite 18: Thermostat Solltemperatur
Taste gelöscht werden. Hinzufügevorgang (Inclusion) geschei- Z-Wave Controller nicht im Hinzufügemodus oder tert. außer Reichweite. Entfernvorgang (Exclusion) Z-Wave Controller nicht im Entfernmodus oder außer gescheitert. Reichweite. Keine Ventilbewegung möglich Ventilstößel frei beweglich? Gerät korrekt am Heizkörper montieren. Korrekten Kein Ventil erkannt Adapter benutzen. -
Seite 19: Reinigung
- Reinigen Sie das Thermostat mit einem weichen, trockenen Tuch. Schalten Sie das Gerät aus und entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht nutzen. Lagern Sie das Gerät an einem trockenen, staubfreien Ort. 10. TECHNISCHE DATEN Bezeichnung Comet Z-Wave Wirkungsweise Type 1 4260012712421 Abmessungen (mm) -
Seite 20: Garantiehinweis
Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff- sammlung. Konformitätserklärung: Hiermit erklärt die Eurotronic Technology GmbH, dass der Comet Z-Wave Heizkörperthermostat der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Interne- tadresse verfügbar: https:/ /eurotronic.org/produkte/z-wave-heizkoerperthermostat. - Seite 21 – 21 –...
