RÜCKFAHRKAMERA
Funktionsweise

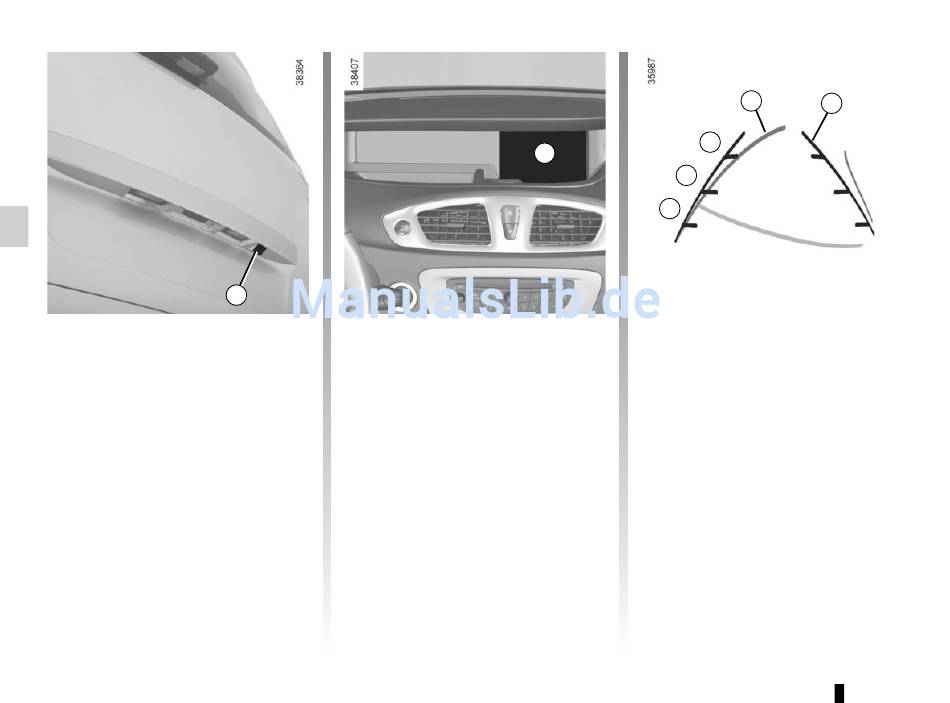

Beim Einlegen des Rückwärtsgangs über-
mittelt die Kamera 1, die sich an der Heck-
klappe befindet, ein Bild des rückwärtigen
Bereichs des Fahrzeugs auf dem Multime-
dia-Display 2 zusammen mit einer oder zwei
Maßlinien 3 und 4 (beweglich und fest).
Dieses System wird zunächst anhand einer
oder mehrerer Maßlinien verwendet (beweg-
liche für Fahrtrichtung, feste für Abstand).
Nutzen Sie anschließend bei Erreichen des
roten Bereichs die Darstellung des Stoßfän-
gers, um das Fahrzeug präzise abzustellen.
2.42
(1/2)
1
Bewegliche Maßlinie 3
Sie wird blau auf dem Display 2 angezeigt.
Diese Maßlinie gibt je nach Lenkeinschlag
die Fahrtrichtung an.
Feste Maßlinie 4
Die feste Maßlinie besteht aus Markierun-
gen in den Farben A, B und C, die den Ab-
stand zum Fahrzeugheck angeben:
– A (rot): ca. 30 cm Abstand zum Fahr-
zeug;
– B (gelb): ca. 70 cm Abstand zum Fahr-
zeug;
– C (grün): ca. 150 cm Abstand zum Fahr-
zeug.
C
2
B
A
Diese Maßlinie ist feststehend und zeigt den
Weg des Fahrzeugs bei gerade ausgerich-
teten Räder an.
Besonderheit
Achten Sie darauf, dass die Kamera nicht
verdeckt ist (Verschmutzungen, Schlamm,
Schnee...).
