WARTUNG UND FEHLERSUCHE
Überprüfen Sie alle Einzelteile und ziehen Sie die
Teile regelmäßig nach. Abgenutzte Teile müssen
sofort ausgetauscht werden. Das Ellipsentrainer kann
mit einem weichen Tuch und einer kleinen Menge mil-
des Reinigungsmittels gereinigt werden. Benutzen
Sie keine Schleif- oder Lösungsmittel. Um
Schaden am Computer zu vermeiden, halten Sie
Flüssigkeiten und direktes Sonnenlicht vom Computer
fern.
Wenn Sie das Ellipsentrainer lagern, entfernen Sie die
Batterien vom Computer. Bewahren Sie das Ellipsen-
trainer an einem sauberen trockenen Ort auf, fern von
Feuchtigkeit und Staub.
COMPUTER FEHLERSUCHE
Wenn der Computer nicht richtig funktioniert, müssen
Sie die Batterien ersetzen, (sehen Sie Montageschritt
3 auf Seite 5).

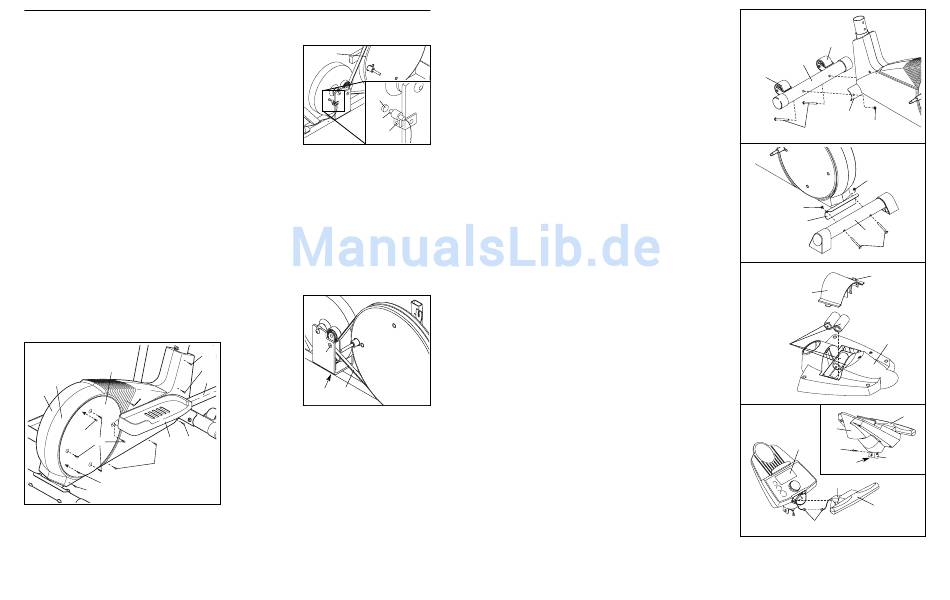

DEN MEMBRANENSCHALTER EINSTELLEN
Sollte der Computer eine falsche Wiedergabe anzei-
gen, stellen Sie den Membranenschalter neu ein. Um
den Membranenschalter anzupassen beziehen Sie
sich zuerst auf Montageschritt 10 auf Seite 8 und ent-
fernen Sie die Pedalen (13, 14). Zunächst, beziehen
Sie sich auf Schritt 9 auf Seite 7 und entfernen Sie
die Pedalarmen (11, 12).
64
52
15
12
4
3
64
52
64
51
14
52
52
64
Entfernen Sie dann die vier Schrauben (51) von der
rechten Pedalscheibe (15) und schieben Sie die
Pedalscheibe ab. Entfernen Sie alle Schrauben (52,
64) von der rechten Seitenschutzdecke (4) und entfer-
nen Sie die rechte Seitenschutzdecke. Entfernen Sie
alle Schrauben (52) von der linken Seitenschutzdecke
(3) und entfernen Sie Sie die linke Seitenschutzdecke.
Zunächst, fin-
15
den Sie den
Membranen-
schalter (53).
Lockern Sie
die angezoge-
58
ne Schraube
(52), entfernen
53
Sie sie jedoch
nicht.
52
Schieben Sie
den Membra-
nenschalter leicht nach Vorne oder vom Magnet (58)
am Schwungrad weg. Drehen Sie die Tretkurbel ein
paarmal. Drehen Sie die linke Pedalscheibe (15) für
einen Moment. Wiederholen Sie diesen Vorgang so
lange, bis der Computer die richtige Wiedergabe
anzeigt.
Wenn der Membranenschalter (53) richtig eingestellt
ist, befestigen Sie wieder die Seitenschutzdecken (3,
4), die rechte Pedalscheibe (15), die Pedalarme (11,
12) und die Pedalen (13, 14).
EINSTELLEN DES ANTRIEBSRIEMEN
Falls Sie
fühlen, dass
die Pedale
während
Inbetriebnah-
me, auch wenn
der Wider-
26
standsknopf
zur maximalen
Einstellung
19
62
gedreht ist,
rutschen, müs-
ste der
Antriebsriemen (19) eventuell angepasst werden. Um
den Antriebsriemen zu verstellen, müssen Sie zuerst
beide Seitenschutzdecken abnehmen. Beziehen Sie
sich auf die Instruktionen auf der linken Seite und ent-
fernen die Seitenschutzdecken.
Dann lockern Sie die M8 x 22mm flache Knopfschrau-
be (26) und drehen Sie den Leerlauf-Verstellbolzen
(62) bis der Antriebsriemen (19) straff ist. Wenn der
Antriebsriemen straff ist, ziehen Sie die flache
Knopfschraube fest an. Befestigen Sie wieder die
Seitenschutzdecken.
12
1. Finden Sie den vorderen Stabilisator (10). Während
eine andere Person den vorderen Teil des Rahmens
(1) hoch hebt, befestigen Sie den vorderen
Stabilisator mit zwei M10 x 75mm Einsteckbolzen
(34) und zwei M10 Nylon-Verschlussmuttern (33) am
Rahmen. Achten Sie darauf, dass der vordere
Stabilisator so gedreht ist, dass die Räder (22)
den Boden nicht berühren.
2. Während eine andere Person den hinteren Teil des
Rahmens (1) hoch hebt, befestigen Sie den hinteren
Stabilisator (9) mit zwei M10 x 75mm Einsteckbol-
zen (34) und zwei M10 Nylon-Verschlussmuttern (33)
am Rahmen.
3. Der Computer (23) braucht vier 1,5 V "D" Batterien;
alkalische Batterien sind empfohlen. Drücken Sie die
Lasche an der Batteriendeckung und heben die
Batteriendeckung hoch. Legen Sie zuerst vier
Batterien auf der Batteriengehäuses ein. Achten Sie
darauf, dass die Batterien zeichnungsgemäß im
Batteriengehäuse ausgerichtet sind. Schließen Sie
wieder die Batteriendeckung.
4. Verbinden Sie den Drahthalter am Pulssensor (29)
mit dem angezeigten Drahthalter am Computer (23).
Führen Sie beide Drahthalter in die Öffnung unten im
Computer ein. Beziehen Sie sich auf die Neben-
zeichnung. Zunächst, führen Sie die Metallröhre am
Pulssensor in die die Metallklammer im Computer
ein. Achten Sie darauf, dass Sie die Drahthalter
nicht einklemmen.
Beziehen Sie sich auf die eingesetzte Zeichnung.
Richten Sie die Löcher in der Klammer am Computer
(23) nach den Löchern in der Metallröhre am
Pulssensor (29) aus. Drehen Sie eine M4 x 16mm
Schraube (52) fest durch die Klammer in der Röhre,
wie gezeigt.
1
22
10
22
1
33
34
2
33
33
1
9
34
3
Lasche
Batteriendeckung
23
Batterien
4
23
23
52
Klammer
Rohr
Rohr
29
Drahthälter
5
29
