GBK/GNK/HR-B-D 01.2006

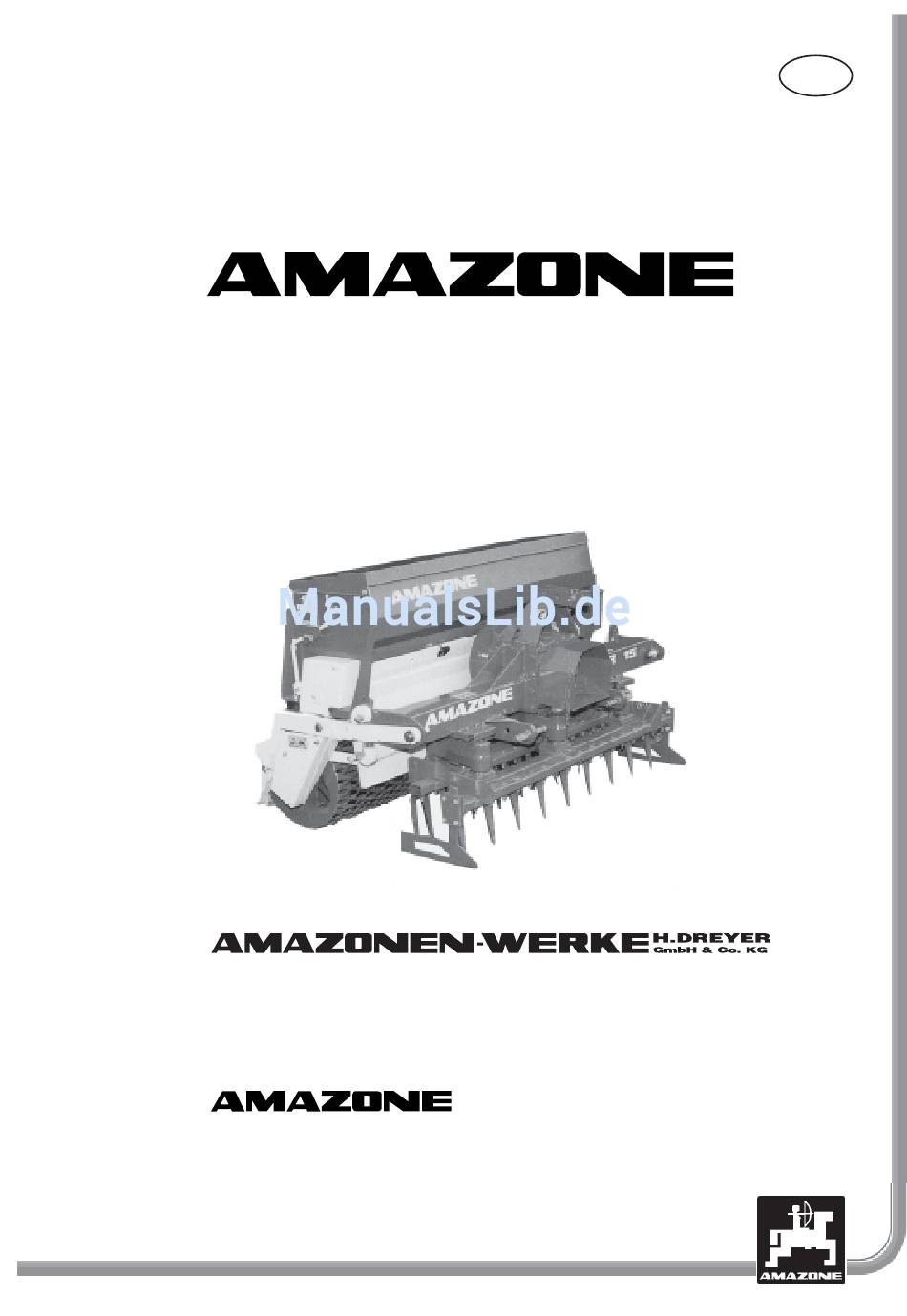

BEDIENUNGSANLEITUNG
Landschaftspflegekombinationen
GBK / GNK / HR 11 - 13 - 15 - 20 -25
Postfach 51
D-49202 Hasbergen-
Gaste
Tel.: (05405) 501-0
Fax: (05405) 501 147
17, rue de la Verrerie - BP 90106
F-57602 Forbach/France
Tel: 03 87 84 65 70
Internet : www.amazone.fr
991830
für die
Landschaftsbau- und
Fax: 03 87 84 65 71
E-mail : Forbach@amazone.fr
H. Dreyer Str.
D-27798 Hude/Oldenburg
Tel.: (04408) 927-0
Fax: (04408) 927 399
Machines Agricoles S.A.
D
Werbung
