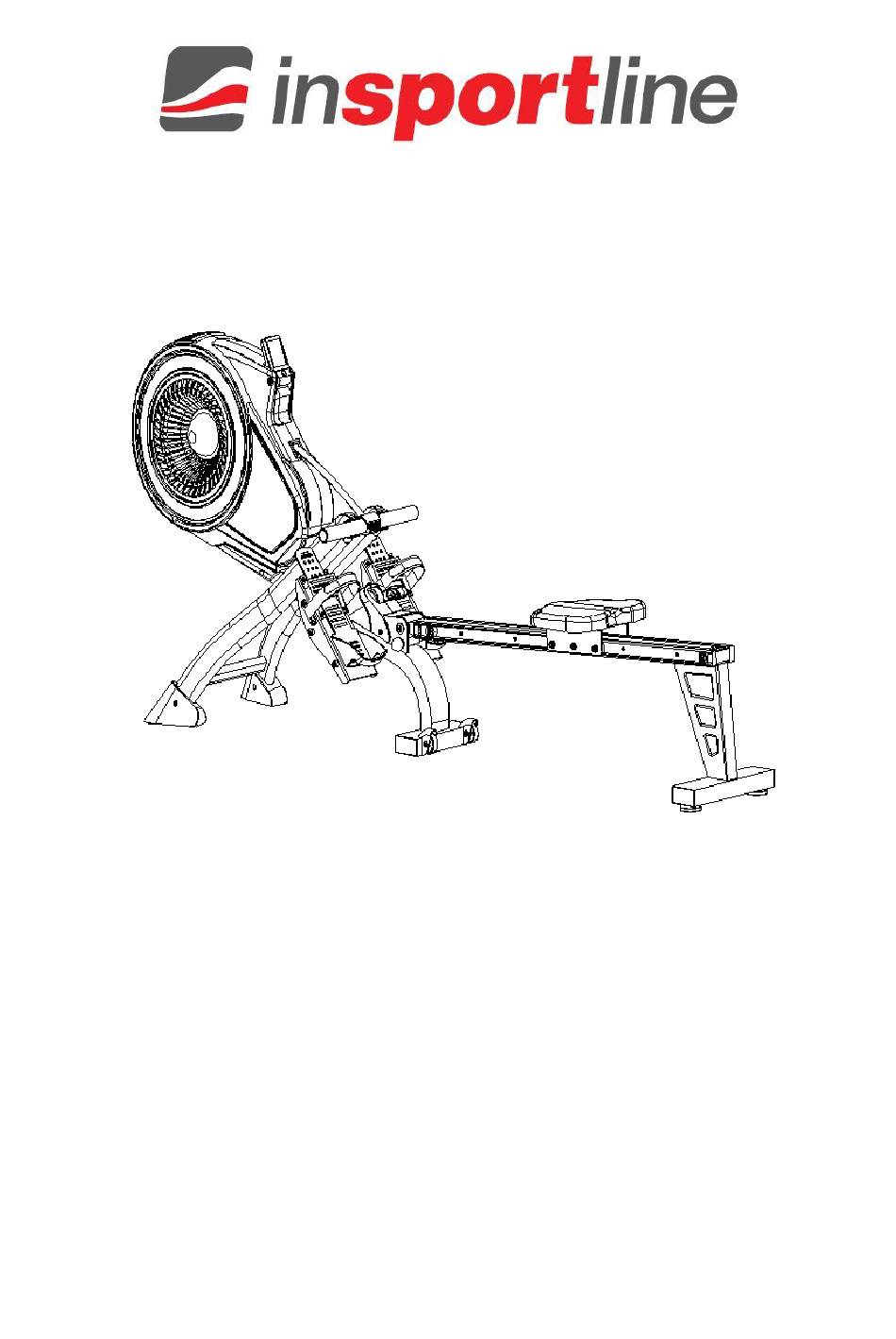

- Seite 1 BENUTZERHANDBUCH - DE IN 20114 Rudergerät inSPORTline Bravos...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ........................3 EINZELTEILE und INSTALLATION ....................... 4 KONSOLE ............................10 ZEICHNUNG ........................... 12,13 TEILELISTE ............................ 14,15 DIE RICHTIGE ÜBUNG ........................15 INSTANDHALTUNG..........................15 LAGERUNG ............................16 WICHTIGER HINWEISE ........................16 UMWELTSCHUTZ ..........................16 GARANTIEBEDINGUNGEN, REKLAMATION ..................16... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie das Handbuch vor dem ersten Gebrauch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. Befolgen Sie alle Warnungen und Empfehlungen, einschließlich des vorgeschriebenen Installationsverfahrens. Verwenden Sie das Produkt nur für den vorgesehenen Zweck. ... -
Seite 4: Einzelteile Und Installation
EINZELTEILE UND INSTALLATION Bzn. 1 Bzn. 9 Bzn. 78 Bzn. 54 Bzn. 53 Bzn. 45 Bzn. 14 L/R Bzn. 11 L/R... - Seite 5 Ozn. 55 Ozn. 13 Ozn. 35 Ozn. 8 L/R Nr.. Bezeichnung Mg.. Hauptrahmen Vordere Füße Mittlerer Fuß (Mittelträger) Hintere Füße (Hinterer Balken) Sattel Sattelstange 14L/R Pedale (L/R) 11L/R Griffe (L/R) Gummifüße Pedalschrauben Sicherheitsnadel 8L/R Endstück für Frontbalken (L / R) Manuál Verbindungselemente Bezeichnung...
- Seite 6 Pleuelende L. Pleuelende R. Pleuelachse Innensechskantschraube Unterlegscheibe Sechskantschlüssel SCHRITT 1 Befestigen Sie den Mittelträger (78) mit den Schrauben (19) und Unterlegscheiben (43) am Hauptrahmen (1).
- Seite 7 SCHRITT 2 Ziehen Sie die Sicherheitsnadel (35) aus dem Hauptrahmen (1) heraus. Befestigen Sie die Spurstange (45) am Hauptrahmen (1) und befestigen Sie sie mit der Achse (41), zwei Schrauben (34), der Federscheibe (37) und der Unterlegscheibe (38). Dann wieder mit der Sicherheitsnadel (35) sichern.
- Seite 8 SCHRITT 4 Setzen Sie den Hauptrahmen auf den hinteren Balken. Lösen Sie die 4 Schrauben (10) von den vorderen Trägerabdeckungen (8 L / R) und schrauben Sie die Abdeckungen mit 4 Schrauben (10) am vorderen Träger ab. Befestigen Sie den vorderen Träger (9) mit den 4 Inbusschrauben (19) am Hauptrahmen (1). SCHRITT 5 Ziehen Sie den Hauptrahmen (1) heraus, indem Sie die Sicherheitsnadel (35) herausziehen und nach dem Strecken wieder mit der Sicherheitsnadel (35) sichern.
- Seite 9 SCHRITT 6 Befestigen Sie die Griffhalter (11 L / R) am Hauptrahmen (1). Befestigen Sie das Pedal (14 L) mit 2 Inbusschrauben (13) am Hauptrahmen (1). Wiederholen Sie dies mit dem rechten Pedal (14 R). SCHRITT 7 Öffnen Sie die Konsole (24) nach oben, um die Daten anzuzeigen. Sie können die Griffe (29) in die Griffhalter einsetzen.
-
Seite 10: Konsole
SCHRITT 8 Sie können den Trainer ent- und zusammenfalten, indem Sie die Sicherheitsnadel (35) entfernen und die Struktur falten. KONSOLE TASTEN MODE / RESET – Drücken, um die angezeigte Funktion auszuwählen Halten Sie die Taste 2 Sekunden lang gedrückt, um die Werte für Zeit, Entfernung, Kalorien und Wiederholungen zurückzusetzen Drücken Sie nach dem Er- und Einsetzen der Batterie die Taste und warten Sie 5 Sekunden. - Seite 11 FUNKTION SCAN Schaltet die Funktionen alle 5 Sekunden um TIME Zeigt die Zeit von 00:00 bis 99:59 an SPEED Zeigt die aktuelle Geschwindigkeit bis zu 99,99 km / h an DISTANCE Zeigt die aktuelle Entfernung von 0,0 bis 999,9 km an CALORIES Zeigt den Kalorienverbrauch von 0,0 bis 999,9 cal an COUNT...
-
Seite 12: Zeichnung
ZEICHNUNG... -
Seite 14: Teileliste
TEILELISTE Nr.. Bezeichnung Mg.. Nr.. Bezeichnung Hauptrahmen Lasteinstellknopf Mutter Innensechskantschraube Transportrad Sicherheitsnadel Innensechskantschraube Soft Pad Deckung Flexible Unterlegscheibe Rutschfeste Unterlegscheiben Unterlegscheibe Schraube Gummimanschette Frontbalkenabdeckung L. Abdeckung für Reisestangen L. Frontbalkenabdeckung R. Abdeckung für Reisestangen R. Frontbalken Fahrachse Schraube Innensechskantschraube Griffhalter L. Unterlegscheibe Griffhalter R. -
Seite 15: Die Richtige Übung
Lagerhalter Gewebtes Band Lagerplatte Lager Achse für Luftturbine L / R Kettenabdeckung Dichtung Riemen Sensorhalter Schraube Schraube Metallgehäuse Feder Rolle Riemenscheiben Riemenscheibenachse Mittelstrahl Luftauslass ÜBUNGEN Etappen des richtigen Ruderns zur Stärkung bestimmter Muskeln: 1. Ziehen (Unterschenkelübungen): Beugen Sie die Knie und strecken Sie die Arme. Fassen Sie den Griff und halten Sie den Rücken gerade (Abb. -
Seite 16: Lagerung
Schützen Sie das Gerät und den Computer vor direkter Sonneneinstrahlung. Überprüfen Sie alle Schrauben und Pedale mindestens einmal pro Woche auf festes Anziehen. Bei Bedarf festziehen. An einem trockenen und sauberen Ort außerhalb der Reichweite von Kindern aufbewahren. LAGERUNG Lagern Sie das Rudergerät in einer sauberen und trockenen Umgebung. - Seite 17 Diese Garantiebedingungen und das Reklamationsverfahren regeln die Bedingungen und den Umfang der vom Verkäufer gewährten Garantie für die an den Käufer gelieferte Ware sowie das Verfahren zur Begleichung der Reklamationsansprüche des Käufers für die gelieferte Ware. Die Garantiebedingungen und das Beschwerdeverfahren unterliegen den einschlägigen Bestimmungen des Gesetzes Nr.
- Seite 18 Reklamace a servis: Čermenská 486, Vítkov 749 01 IČO: 26847264 DIČ: CZ26847264 Tel: +420 556 300 970 Mail: eshop@insportline.cz reklamace@insportline.cz servis@insportline.cz Web: www.inSPORTline.cz inSPORTline s.r.o. Centrála, reklamácie, servis: Električná 6471, Trenčín 911 01, SK IČO: 36311723 DIČ: SK2020177082 Tel.: +421(0)326 526 701 Mail: objednavky@insportline.cz reklamacie@insportline.cz servis@insportline.cz Web:...
