Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3

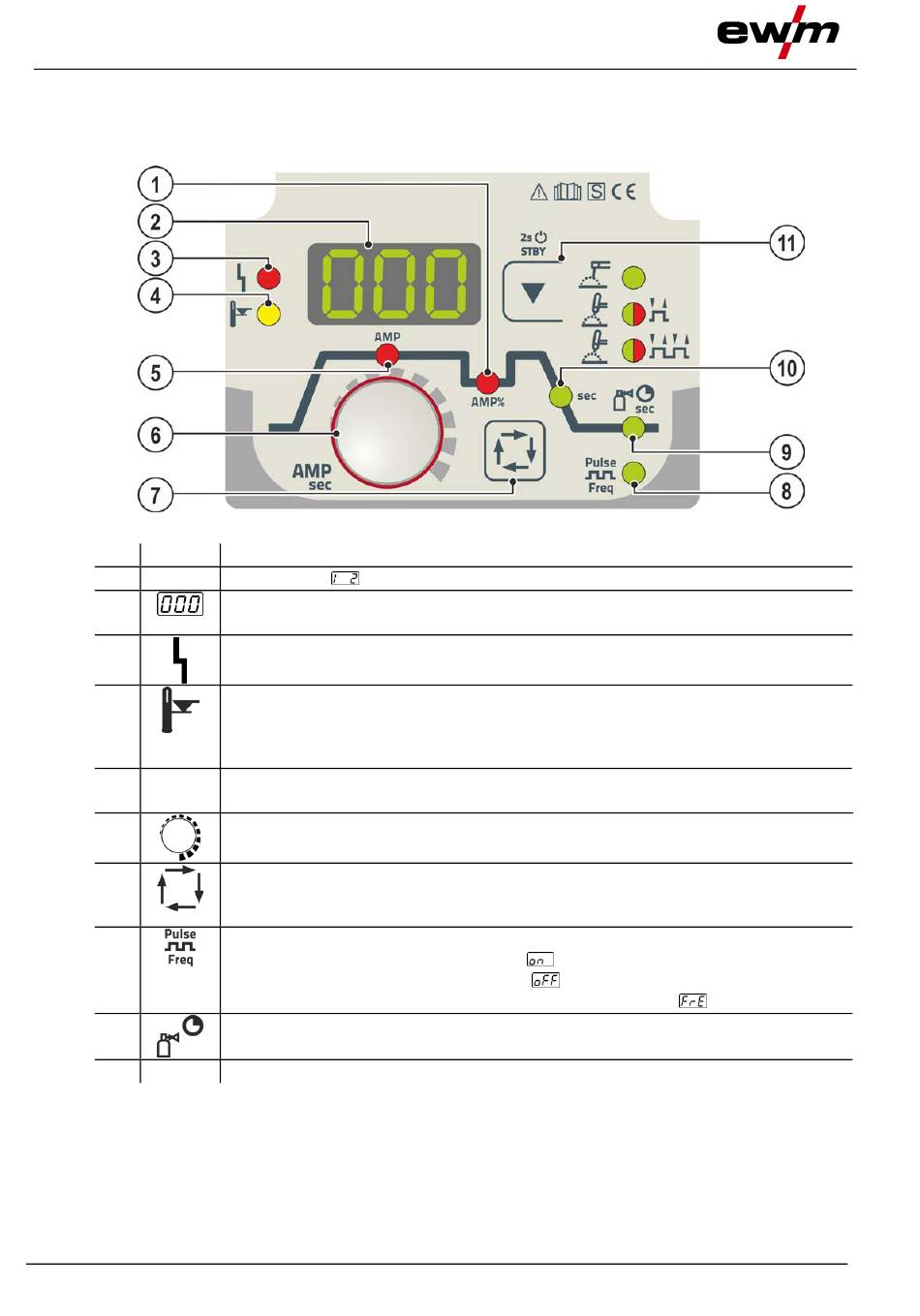

Gerätesteuerung - Bedienelemente
Die Parameter und deren Einstellbereiche sind im Kapitel Parameterübersicht-Einstellbereiche zusam-
mengefasst > siehe Kapitel 10.1.
Pos. Symbol
1
AMP%
2
3
4
5
AMP
6
7
8
9
10
sec
16
Beschreibung
0
Absenkstrom
(WIG)
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.3.1
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne wei-
tere Maßnahmen weitergeschweißt werden.
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Signalleuchte, Pulsschweißen (Mittelwertpulsen) > siehe Kapitel 5.2.7
leuchtet:
Funktion eingeschaltet
leuchtet nicht:
Funktion ausgeschaltet
blinkt: ----
Parameteranwahl und Einstellung Frequenz
Signalleuchte, Gasnachströmzeit
Downslope-Zeit
Abbildung 4-3
099-002058-EW500
26.11.2020
