Gerätebeschreibung - Schnellübersicht

Vorderansicht

4 Gerätebeschreibung - Schnellübersicht

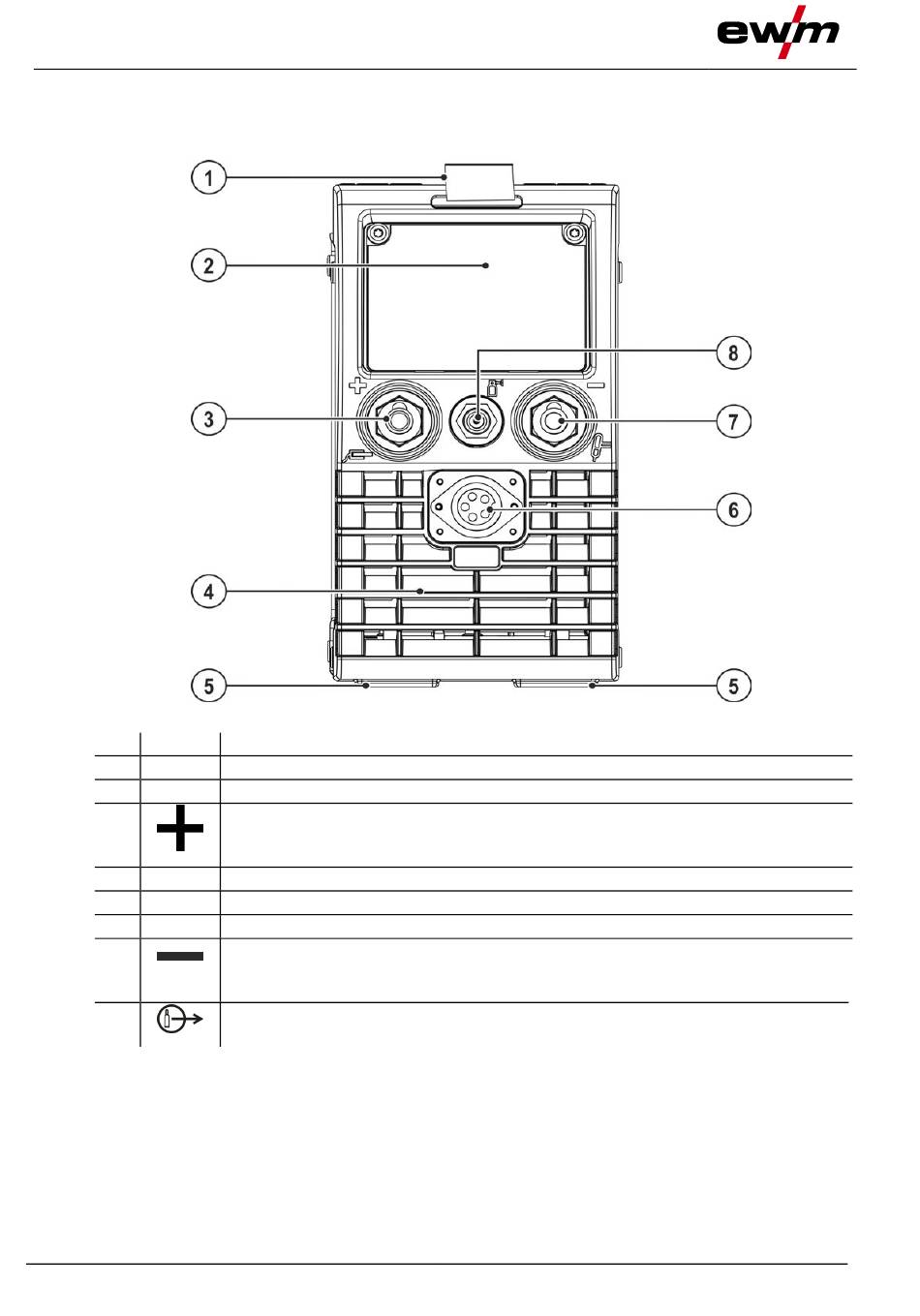

4.1 Vorderansicht
Pos. Symbol
1
2
3
4
5
6
7
8
14
Beschreibung 0
Transportgurt > siehe Kapitel 5.1.4.1
Gerätesteuerung > siehe Kapitel 4.3
Anschlussbuchse, Schweißstrom „+"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum ent-
sprechenden Schweißverfahren beachten > siehe Kapitel 5.
Austrittsöffnung Kühlluft
Gerätefüße
Anschlussbuchse (Steuerleitung Schweißbrenner) > siehe Kapitel 5.2.1.1
Anschlussbuchse, Schweißstrom „-"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum ent-
sprechenden Schweißverfahren beachten > siehe Kapitel 5.
Anschlussgewinde - G¼"
Schutzgasanschluss (Ausgang)
Abbildung 4-1
099-002058-EW500
26.11.2020
