R320103169/2020-08 | Linearmodule MKK/MKR-xxx-NN-3
18.6 Übersicht MKR-065/-080/-110/-140-NN-3
Position Bauteil
1 Tischteil mit Führungswagen
2 Dichtleisten
3 Umlenkungen
4 Bandabdeckung (Gr. -065: Kunststoffabdeckband;
Gr. -080/-110/-140 korrosionsbeständiges Stahlab-
deckband)
5 Zahnriemen
6 Endkopf Antriebsseite
7 Endkopf Spannseite
8 Hauptkörper mit Führungsschiene
3
5
6

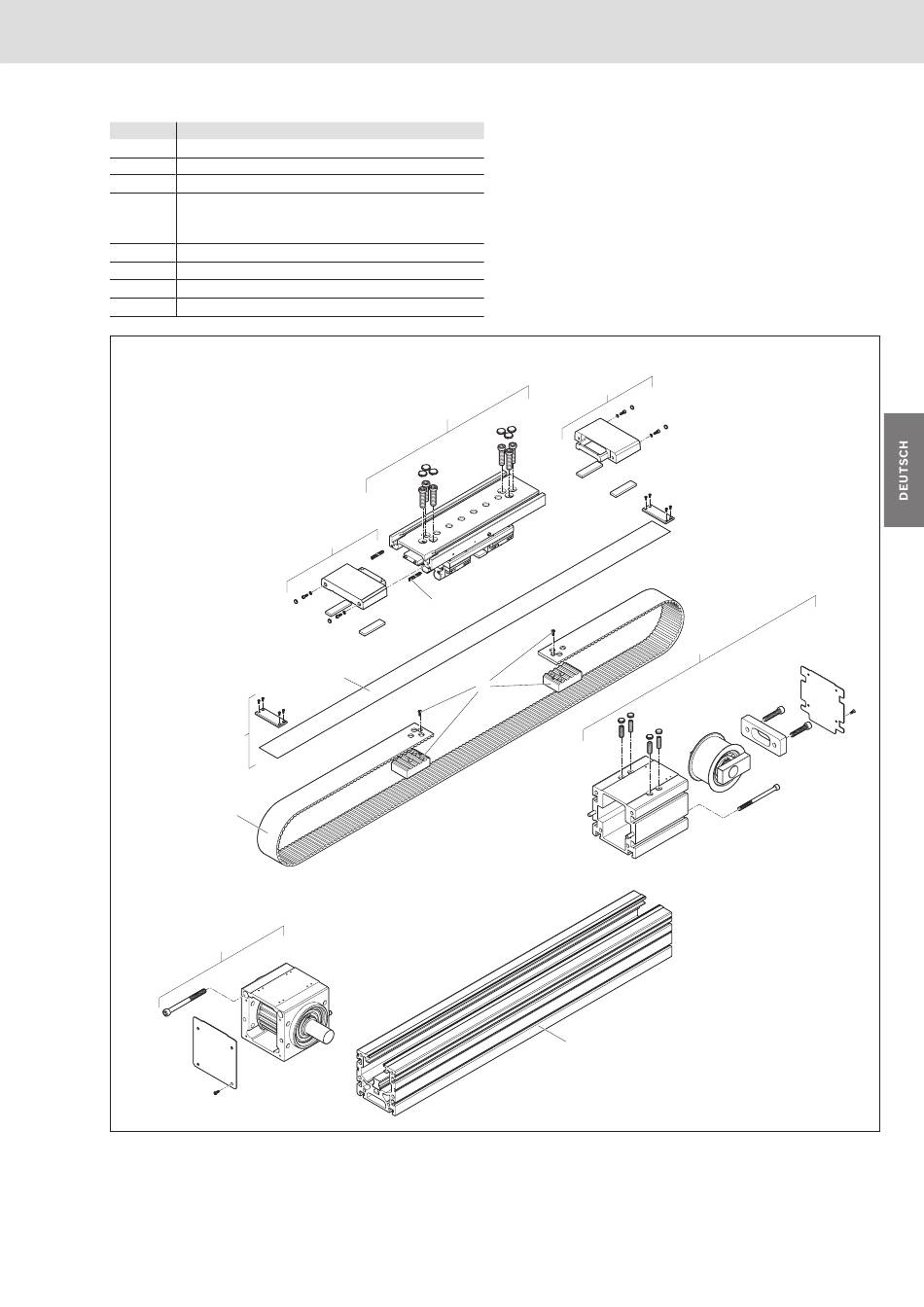

Fig. 53: Übersicht MKR-065/-080/-110/-140-NN-3
1
3
2
4
1
Bosch Rexroth AG
3
7
8
