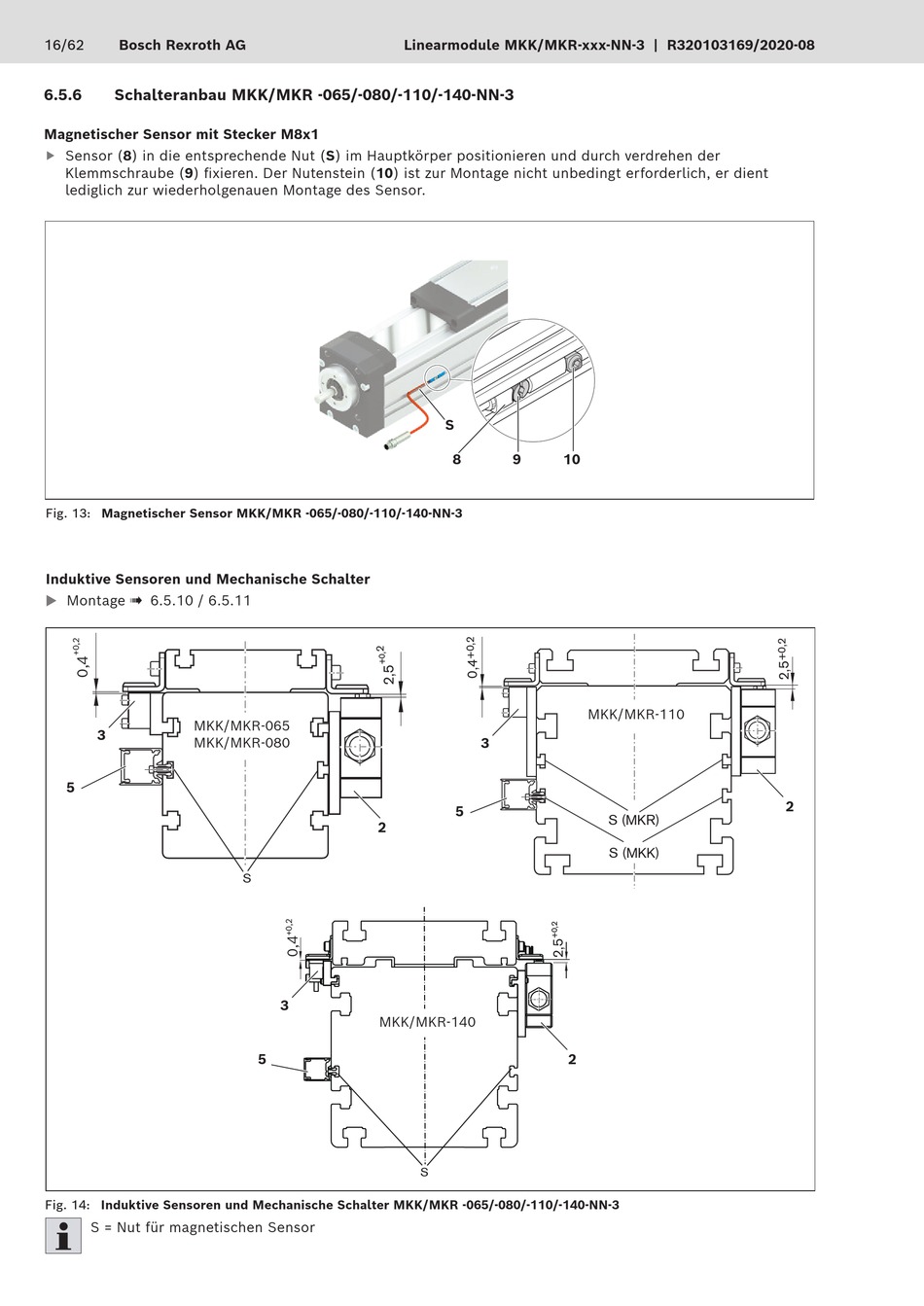

6.5.6 Schalteranbau MKK/MKR -065/-080/-110/-140-NN-3
Magnetischer Sensor mit Stecker M8x1
Sensor (8) in die entsprechende Nut (S) im Hauptkörper positionieren und durch verdrehen der
f
Klemmschraube (9) fixieren. Der Nutenstein (10) ist zur Montage nicht unbedingt erforderlich, er dient
lediglich zur wiederholgenauen Montage des Sensor.
Fig. 13: Magnetischer Sensor MKK/MKR -065/-080/-110/-140-NN-3
Induktive Sensoren und Mechanische Schalter
Montage ! 6.5.10 / 6.5.11
X
MKK/MKR-065
3
MKK/MKR-080
5
Fig. 14: Induktive Sensoren und Mechanische Schalter MKK/MKR -065/-080/-110/-140-NN-3
S = Nut für magnetischen Sensor
Linearmodule MKK/MKR-xxx-NN-3 | R320103169/2020-08
2
S
3
MKK/MKR-140
5
S
8 9 10
MKK/MKR-110
3
5
2
S
S (MKR)
S (MKK)
