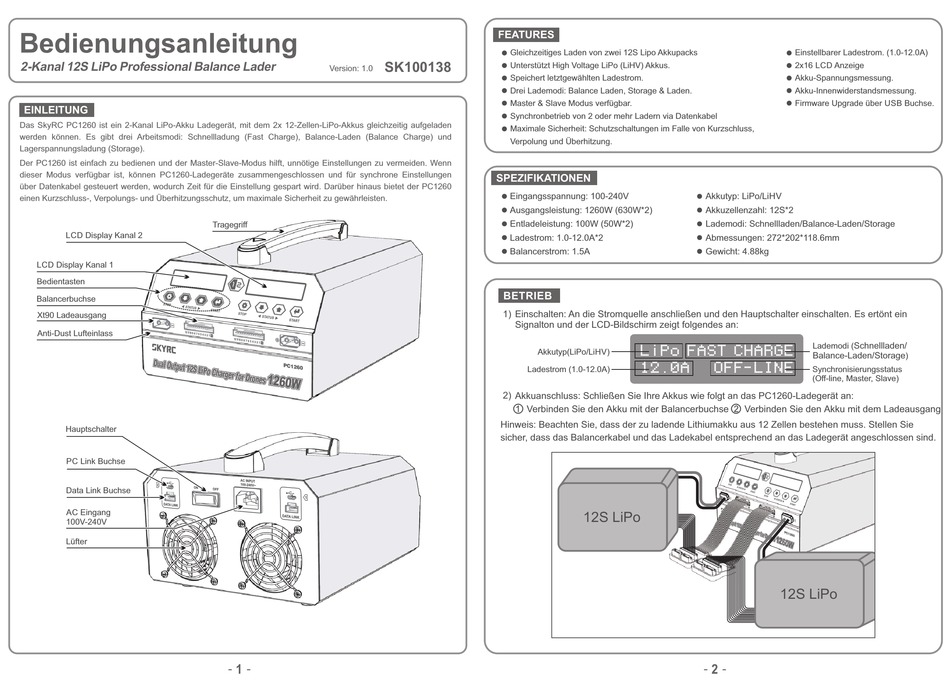

Bedienungsanleitung
2-Kanal 12S LiPo Professional Balance Lader
EINLEITUNG

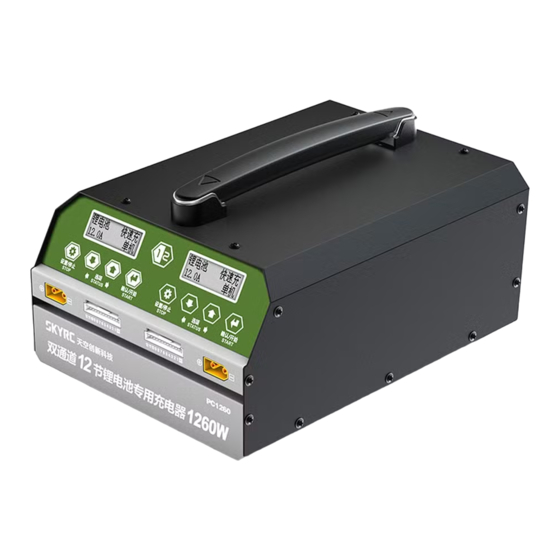

Das SkyRC PC1260 ist ein 2-Kanal LiPo-Akku Ladegerät, mit dem 2x 12-Zellen-LiPo-Akkus gleichzeitig aufgeladen
werden können. Es gibt drei Arbeitsmodi: Schnellladung (Fast Charge), Balance-Laden (Balance Charge) und
Lagerspannungsladung (Storage).
Der PC1260 ist einfach zu bedienen und der Master-Slave-Modus hilft, unnötige Einstellungen zu vermeiden. Wenn
dieser Modus verfügbar ist, können PC1260-Ladegeräte zusammengeschlossen und für synchrone Einstellungen
über Datenkabel gesteuert werden, wodurch Zeit für die Einstellung gespart wird. Darüber hinaus bietet der PC1260
einen Kurzschluss-, Verpolungs- und Überhitzungsschutz, um maximale Sicherheit zu gewährleisten.
LCD Display Kanal 2
LCD Display Kanal 1
Bedientasten
Balancerbuchse
Xt90 Ladeausgang
Anti-Dust Lufteinlass
Hauptschalter
PC Link Buchse
Data Link Buchse
AC Eingang
100V-240V
Lüfter
SK100138
Version: 1.0
Tragegriff
- 1 -
FEATURES
Gleichzeitiges Laden von zwei 12S Lipo Akkupacks
Unterstützt High Voltage LiPo (LiHV) Akkus.
Speichert letztgewählten Ladestrom.
Drei Lademodi: Balance Laden, Storage & Laden.
Master & Slave Modus verfügbar.
Synchronbetrieb von 2 oder mehr Ladern via Datenkabel
Maximale Sicherheit: Schutzschaltungen im Falle von Kurzschluss,
Verpolung und Überhitzung.
SPEZIFIKATIONEN
Eingangsspannung: 100-240V
Ausgangsleistung: 1260W (630W*2)
Entladeleistung: 100W (50W*2)
Ladestrom: 1.0-12.0A*2
Balancerstrom: 1.5A
BETRIEB
1)
Einschalten: An die Stromquelle anschließen und den Hauptschalter einschalten. Es ertönt ein
Signalton und der LCD-Bildschirm zeigt folgendes an:
L i P o F A S T C H A R G E
Akkutyp(LiPo/LiHV)
1 2 . 0 A
Ladestrom (1.0-12.0A)
2)
Akkuanschluss: Schließen Sie Ihre Akkus wie folgt an das PC1260-Ladegerät an:
Verbinden Sie den Akku mit der Balancerbuchse
Hinweis: Beachten Sie, dass der zu ladende Lithiumakku aus 12 Zellen bestehen muss. Stellen Sie
sicher, dass das Balancerkabel und das Ladekabel entsprechend an das Ladegerät angeschlossen sind.
12S LiPo
Einstellbarer Ladestrom. (1.0-12.0A)
2x16 LCD Anzeige
Akku-Spannungsmessung.
Akku-Innenwiderstandsmessung.
Firmware Upgrade über USB Buchse.
Akkutyp: LiPo/LiHV
Akkuzellenzahl: 12S*2
Lademodi: Schnellladen/Balance-Laden/Storage
Abmessungen: 272*202*118.6mm
Gewicht: 4.88kg
Schnellladen/
Lademodi (
Balance-Laden/Storage
O F F - L I N E
Synchronisierungsstatus
(Off-line, Master, Slave)
Verbinden Sie den Akku mit dem Ladeausgang
12S LiPo
- 2 -
)
