- Seite 1 BEDIENUNGSANLEITUNG BALANCE CHARGER BALANCE CHARGER DISCHARGER DISCHARGER ALL PURPOS E MU LTI-CH E M ISTRY SkyRC Technology Co., Ltd. 2014...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS IEINLEITUNG SPEZIELLE FUNKTIONEN WARNUNGEN UND SICHERHEITSHINWEISE PROGRAMM FLOW CHART BETRIEB PROGRAMMIERUNG / BETRIEB LADEPROGRAMM PROFILSPEICHER SETZEN UND ABRUFEN SYSTEMEINSTELLUNGEN AKKU-MESSFUNKTION AKKU INNENWIDERSTANDSMESSUNG WARN- UND FEHLERMELDUNGEN SOFTWARE “CHARGE MASTER” SPEZIFIKATIONEN KONFORMITÄTSERKLÄRUNG MAXIMUM LEISTUNGSTABELLE VERWENDETE BEGRIFFE GARANTIE UND SERVICE... -
Seite 3: Ieinleitung

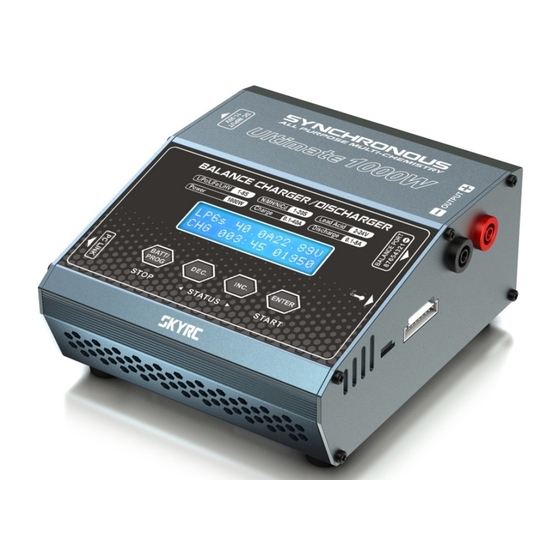

Temperaturschwellenwert und Ladezeitüberwachung. All dies dient der Sicherheit im Umgang mit dem Ladegerät und Ihren Akkus Das Ultimate 1000W liefert eine Ladeleistung von 1000W. Es können Akkus mit 20 Zellen NiCd/NiMH oder 8 Zellen Lithium Akkus mit einem max. Strom bis zu 40A geladen werden. - Seite 4 2x16 LCD für einfaches Ablesen Balancer Buchse Temperatur Sensor Buchse Akku Prog DEC/INC Start/Enter /Stopp Taste Taste Taste USB Buchse für 1. PC Control & Firmware Upgrade 2. Wi-Fi Modul Lüfter Verbindung DC EINGANG 11-30V · 02 Ultimate 1000W...
-
Seite 5: Spezielle Funktionen
SPEZIELLE FUNKTIONEN Optimierte Betriebssoftware Das Ultimate 1000W verfügt über die so genannte Selbstkontrollfunktion, die den Strom während des Ladens oder Entladens überwacht und automatisch einstellt. Besonders für LiPo- Packs kann sie die Überladung, die zu einer Beschädigung führen könnte, verhindern. Sie kann den Stromkreis automatisch trennen und Alarmzeichen geben. - Seite 6 Chemische Reaktion der Zellen bewirken beim Laden/Entladen eine Erhöhung der Temperatur. Wenn der Grenzwert erreicht ist, wird der Prozess beendet. * Diese Funktion ist nur in Verbindung mit der optionalen Temperatursonde möglich, die nicht im Lieferumfang enthalten ist. Prozesszeit-Limit Sie können auch die maximale Prozesszeit beschränken. · 04 Ultimate 1000W...
-
Seite 7: Warnungen Und Sicherheitshinweise
0.1-1.1V/cell 0.1-1.1V/cell 1.8V/cell 3.0-3.3V/cell 2.9-3.2V/cell 2.6-2.9V/cell 3.1-3.4V/cell Spannung In der Bedienungsanleitung des Akkuherstellers finden Sie die Angaben zum Ladeverfahren, empfohlenen Ladestrom und der Ladedauer. Vor allem sollten Lithiumakkus strikt nach der Ladeanweisung des Herstellers geladen werden. Ultimate 1000W 05 ·... - Seite 8 Leitungsquerschnitt und minderwertigen Steckern des Ladekabels, führt dies zu einem verfälschten Messerergebnis. In der Bedienungsanleitung des Akkuherstellers finden Sie die Angaben zum Ladeverfahren, empfohlenen Ladestrom und der Ladedauer. Vor allem sollten Lithiumakkus strikt nach der Ladeanweisung des Herstellers geladen werden. · 06 Ultimate 1000W...
- Seite 9 Memory-Effekt. Der Akku „erinnert" sich an den letzten Ladestand und wird nur den Teil dieser Kapazität das nächste Mal verwenden. Meist treten diese Effekte bei NiCd- und NiMH-Akkus auf. NiCd neigt eher zum Memory-Effekt als NiMH. Ultimate 1000W 07 ·...
-
Seite 10: Programm Flow Chart
NiCD BATT CURRENT 2.0A CURRENT 2.0A 0.1A CUT: 1.0V CHG>DCHG ENTER START PROGRAM SELECT NiMH CHARGE NiMH Auto CHARGE NiMH DISCHARGE NiMH RE-PEAK NiMH CYCLE NiMH BATT CURRENT 2.0A CURRENT 2.0A 0.1A CUT: 1.0V CHG>DCHG ENTER · 08 Ultimate 1000W... -
Seite 11: Betrieb
Lade / Entlade-Programm an, stellen Sie den genannten Parameter ein und starten Sie den Prozess. Sollten Sie keine Anzeige / Aufforderung für das LiPo Akku-Programm haben, drücken Sie bitte die BATT PROG / STOP-Taste, um das BATT-PROGRAM aufzurufen. Ultimate 1000W 09 ·... -
Seite 12: Programmierung / Betrieb
Sie sich diese auch im Menü umzustellen. Verbindung mit einem Power Netzteil Der Ultimate 1000W Lader besitzt 4mm Bananenstecker an den DC- Eingangskabeln. Diese Stecker sind zum Anschluss an die meisten AC-DC Power Netzteile kompatibel, wie das EFUEL 1200W Power Netzteil. - Seite 13 PROGRAMMIERUNG / BETRIEB Wichtiger Hinweis Um die volle Leistung des Ultimate 1000W's ausnutzen zu können sollte das Power Netzteil 30V DC liefern können. Das EFUEL 1200W Power Supply ist damit voll kompatibel. Verwenden Sie kein billiges leistungsschwaches Netzteil, dies kann das Ladegerät beschädigen.
- Seite 14 C A N C E L ( S T O P ) die Zellenanzahl die Sie vorher eingegeben haben. Stimmen beide Wert nicht überein brechen Sie den Vorgang ab und kehren Sie zum vorherigen Menü zurück um die Zellenzahl anzupassen, bevor Sie fortfahren. · 12 Ultimate 1000W...
-
Seite 15: Diverse Informationen Während Des Ladens/Entladens
37 C Ein optionaler Temperatur-Fühler ist zur Anzeige der Außen-Temperatur erforderlich. Temp Cut-Off Abschalttemperatur 50 C Sicherheits-Timer ist an und Anzeige der Zeitdauer in Minuten. Abschaltpunkt der Kapazität ist an und zeigt den Abschaltwert an. Ultimate 1000W 13 ·... -
Seite 16: Ladeprogramm
Refreshen und Balancen um den Akku neu zu Beleben oder CYCLE zu Reaktivieren. Dieser Mode lädt Pb Akkus. CHARGE Dieser Mode entlädt Pb Akkus. DISCHARGE REGENERATIVE Dieser Mode entlädt Pb Akkus wenn der Lader an DISCHARGE* einen Bleiakku (Autobatterie) angeschlossen ist. · 14 Ultimate 1000W... -
Seite 17: Profilspeicher Setzen Und Abrufen
Auswahl des Akkutyp (LiPo/LiFe/LiIon/LiHV/NiMH/NiCd/Pb). L i P o DEC INC B A T T V O L T S Auswahl der Spannung und Anzahl der Zellen(1S-8S). 7 . 4 V ( 2 S ) DEC INC Ultimate 1000W 15 ·... - Seite 18 L i P o B A L A N C E C H G Drücke START/ENTER für 3 Sek. um den Vorgang zu starten. 4 . 9 A 7 . 4 V ( 2 S ) · 16 Ultimate 1000W...
-
Seite 19: Systemeinstellungen
Prozesse fertig sind oder falsch eingestellt wurden. DC Power Supply/ P o w e r S o u r c e ? Auswahl der Stromquelle. D C P o w e r S u p p l y Battery Ultimate 1000W 17 ·... - Seite 20 E n t e r stellung zurück zu setzen. V e r s i o n Zeigt die Hard- und Firmware Version. H W : 1 . 0 0 F W : 1 . 1 0 · 18 Ultimate 1000W...
-
Seite 21: Akku-Messfunktion
0 . 0 0 V Display zeigt gesamte, die höchste und niedrigste M A I N 2 5 . 1 3 V H 4 . 2 0 0 V L 4 . 1 8 2 V Spannung an. Ultimate 1000W 19 ·... -
Seite 22: Akku Innenwiderstandsmessung
Innenwiderstands Messprogram. Start Enter 5 m Ω 2 : 4 m Ω Display zeigt Widerstand jeder Zelle an. 3 m Ω 4 : 4 m Ω 3 m Ω 6 : 4 m Ω · 20 Ultimate 1000W... -
Seite 23: Warn- Und Fehlermeldungen
O V E R T I M E L I M I T diesen Akku eingegeben wurde. Spannung übersteigt den maximalen Spannungswert der B A T T E R Y W A S F U L L für diesen Akku im Balance-Mode eingegeben wurde. Ultimate 1000W 21 ·... -
Seite 24: Software "Charge Master
überwachen, bedienen und aktualisieren. SMART PHONE CONTROL VIA WI-FI MODULE (IOS AND ANDROID) Der Lader kann gesteuert und kontrolliert werden über das Wi-Fi Modul (optional SK-600075). Wi-Fi Module (optional part SK-600075) Scan with your Smartphone to download. · 22 Ultimate 1000W... -
Seite 25: Empfohlenes Zubehör
Dual Port Safe Parallel Adapter SPEZIFIKATIONEN Zellenzahl: 2~8S Balance Steckertype: XH Eingebaute Sicherung Überstromschutz SK-600071 LIEFERUMFANG 1. SKYRC Ultimate 1000W Lader 2. 2-8S Multiple Balancer Board Adapter 3. Isolierte Bananenstecker zu Xt60 Ladekabel 4. Ladekabel mit isolierten Bananensteckern Ultimate 1000W... -
Seite 26: Spezifikationen
LiPo: 3.0-3.3V/Zelle LiIon: 2.9-3.2V/Zelle LiFe: 2.6-2.9V/Zelle LiHV: 3.1-3.4V/Zelle Pb: 1.8V Entladeleistung: 80W Balancer Zellen: 8 Zellen Speicher: 10 verschiedene Lade-/Entladeprofile pro Kanal Lademethode: CC/CV für Lithium Typen und Blei (Pb) Akkus Delta-Peak Abschaltung für NiMH/NiCad Akkus. · 24 Ultimate 1000W... -
Seite 27: Konformitätserklärung
Das SKYRC Ultimate Duo 1400W erfüllt alle grundlegenden Anforderungen auf Sicherheit und Gesundheit der EU Richtlinien und FCC Part 15 Subpart B: 2014. SKYRC Ultimate Duo 1400W satisfy all relevant and mandatory CE directives and FCC Part 15 Subpart B: 2014. -
Seite 28: Maximum Leistungstabelle
14.4 40.0 16.5 18.0 40.0 19.8 21.6 40.0 23.1 25.2 39.6 26.4 28.8 34.7 4.35 40.0 LiHV 40.0 11.1 13.05 40.0 14.8 17.4 40.0 18.5 21.75 40.0 22.2 26.1 38.3 25.9 30.45 29.0 29.6 34.8 28.7 · 26 Ultimate 1000W... - Seite 29 27.0 37.0 22.8 28.5 35.0 24.0 30.0 33.3 7.35 40.0 9.80 40.0 10.0 12.25 40.0 12.0 14.70 40.0 14.0 17.15 40.0 16.0 19.60 40.0 18.0 22.05 40.0 20.0 24.50 40.0 22.0 26.95 37.1 24.0 29.40 34.0 Ultimate 1000W 27 ·...
-
Seite 30: Verwendete Begriffe
- LiFe: Multiplizieren Sie die Gesamtzahl der Zellen im Akkupack mal 3,3. Ein 4-Zellen LiFe in Reihe geschaltet hat eine Nennspannung von 13,2 Volt (4x3.3). Wenn die Nennspannung des Akkus nicht auf dem Etikett des Akkus aufgedruckt ist, fragen Sie Ihren Akku Hersteller oder Lieferanten. · 28 Ultimate 1000W... -
Seite 31: Garantie Und Service
Garantiefall wird zunächst durch unsere Serviceabteilung auf Zulässigkeit geprüft. Für abgelehnte Garantiefälle wird ggf. eine Kontroll- und Bearbeitungsgebühr verrechnet bevor wir das Produkt zurücksenden. Reparaturen die nicht unter die Garantieleistung fallen, müssen vor Beginn der Reparatur bezahlt werden. Ultimate 1000W 29 ·... - Seite 32 Brunhildengasse 1/1, 1150 Wien Österreich Tel.:+43 (0)1-982 09 20 Fax.: +43 (0)1-98 209 21 www.robitronic.com Hersteller / Manufactured by: SKYRC Technology Co., Ltd. 4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan, Baoan District, Shenzhen 518110, China T:0755-83860222-830 F:0755-81702090 Email:info@skyrc.cn...
