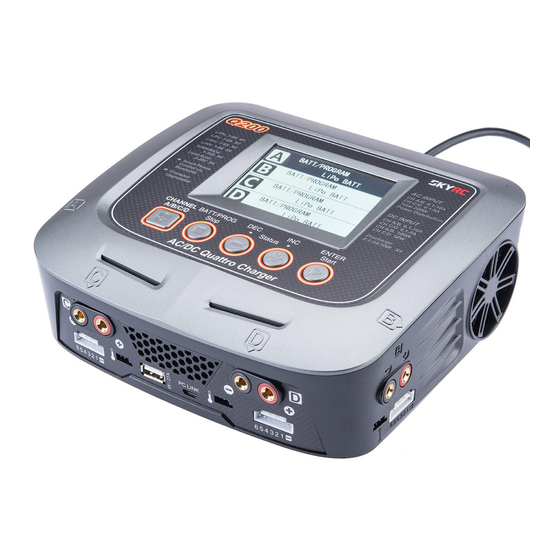

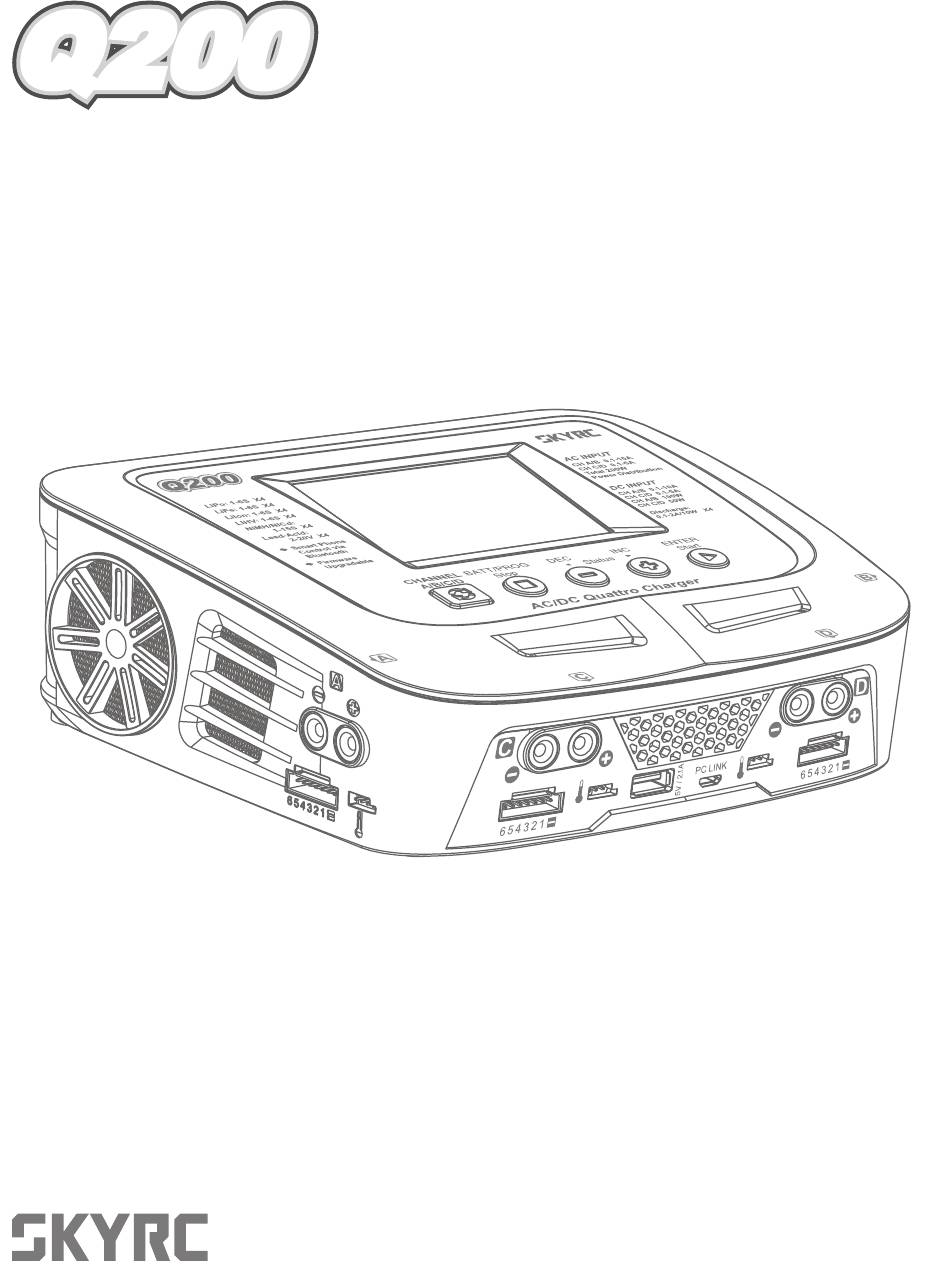

- Seite 1 Q200 AC/DC Quattro Charger Bedienungsanleitung SK100104 [Version 1.1]...
-
Seite 2: Inhaltsverzeichnis
Anschluss & Inbetriebnahme..................Leistungsverteilung......................Lithium Akku Programm (LiPo/LiFe/Lilon/LiHV)............NiMH/NiCd Akku Program....................Pb Bleiakku Programm....................Profilspeicher setzen und abrufen................. Systemeinstellungen...................... Akku-Messfunktion......................Akku-Innenwiderstandsmessung.................. Warn- und Fehlermeldungen..................Software “Charge Master”....................Firmware Update......................Benutzerkalibrierung...................... App für das Q200......................Lieferumfang........................Spezifikationen........................ Konformitätserklärung....................Häufig verwendete Begriffe..................... Haftungsausschluss...................... -
Seite 3: Einleitung
Einleitung Herzlichen Glückwunsch zu Ihrer Wahl des SKYRC Q200 AC / DC Quattro Balancer Ladegerät. Dieses Gerät ist einfach in der Handhabung und gleichzeitig bietet es eine Vielzahl von Features. Das Ladegerät SKYRC Q200 erfordert einige Kenntnisse auf Seiten des Benutzers. Diese Bedienungsanleitung ist so konzipiert, dass Sie schnell mit seinen Funktionen vertraut gemacht werden. - Seite 4 Farb LCD Display Kanal D Lüfter Micro USB Buchse für PC Link USB Buchse 5V/2.1A Temperatur- Kanal C sensor Buchse Kanal A Balancer Ein/Aus Anschluss Schalter Ladeausgang 4mm Bananenstecker Kanal B AC Eingang DC Eingang 11-18V 100-240V · 02 Q200...
-
Seite 5: Spezielle Funktionen
Spezielle Funktionen 4-Kanal Lader Der SKYRC Q200 Lader ermöglicht es Ihnen, 4 Akkus gleichzeitig an das Ladegerät anzuschließen. Es werden intelligent und vollautomatisch 4 Akkus unabhängig voneinander geladen. Diese können aus unterschiedlichen Akkutypen- und Konfigurationen bestehen. Sie können NiMH / NiCd / LiPo / LiFe / LiIon / LiHV / Pb) Akkus an jedem der Ladeausgänge anschließen. - Seite 6 Spezielle Funktionen Optimierte Betriebssoftware Das SKYRC Q200 verfügt über die so genannte Selbstkontrollfunktion, die den Strom während des Ladens oder Entladens überwacht und automatisch einstellt. Besonders für LiPo-Packs kann sie die Überladung, die zu einer Beschädigung führen könnte, verhindern. Sie kann den Stromkreis automatisch trennen und Alarmzeichen geben.
- Seite 7 Spezielle Funktionen Unterstützt verschiedene Arten von LiXX-Akkus Das SKYRC Q200 ist für gängige Arten von Lithium-Akkus ( wie z.B. LiPo, LiIon, etc.) ausgelegt. Zusätzlich ist auch ein LiHV Modus verfügbar. LiHV Modus wird unterstützt Der neue LiHV Modus unterstützt die neueste Generation der LiPo und LiIon Akkus.
- Seite 8 Diese Funktion ist nur in Verbindung mit der optionalen Temperatursonde möglich, die nicht im Lieferumfang enthalten ist. Prozesszeit-Limit Sie können auch die maximale Prozesszeit beschränken. USB Power 5V/2.1A Sie können Ihr Smartphone oder Tablet über den eingebauten USB Anschluss laden. · 06 Q200...
-
Seite 9: Warnungen Und Sicherheitshinweise
Stellen Sie sicher das die Spannungen für Laden und Entladen mit den entsprechenden Anforderungen übereinstimmen. Sollte ein falsches Setup oder Programm verwendet werden, wird das Ladegerät und der Akku eventuell beschädigt oder zerstört und es kann zu Feuer und Explosion führen. Q200 07 ·... - Seite 10 Ladeverfahren, empfohlenen Ladestrom und der Ladedauer. Vor allem sollten Lithiumakkus strikt nach der Ladeanweisung des Herstellers geladen werden. Besondere Aufmerksamkeit sollte auf der korrekten Verbindung der Akkus liegen. Versuchen Sie nicht, den Akku zu zerlegen oder mechanisch zu öffnen. · 08 Q200...
-
Seite 11: Fcc Caution
- Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/TV technician for help. Q200 09 ·... -
Seite 12: Menüdiagramm
ENTER [ BATT MEMORY 3 ] START Pb CHARGE ENTER CHARGER [ BATT MEMORY 3 ] SAVE PROGRAM SAVE PROGRAM Pb 4.0V (2S ) 3.3A 4.0V(2P) LOAD…… C:3.3A D:1.5A SAVE…. ENTER ENTER STARG/ENTER>3s Pb DISCHARGE 1.5A 4.0V(2P) · 10 Q200... -
Seite 13: Bedientasten
Wenn Sie den Vorgang starten möchten, drücken Sie und halten Sie die START / ENTER Taste 3 Sekunden. Möchten Sie den Vorgang stoppen oder zurück zum vorherigen Schritt oder Display gehen, drücken Sie die BATT PROG / STOP-Taste Q200 11 ·... -
Seite 14: Anschluss & Inbetriebnahme
Anschluss & Inbetriebnahme 1. Verbindung mit der Stromquelle Sie haben 2 Möglichkeiten beim SKYRC Q200, DC 11-18V und AC 100-240V. AC 100-240V Anschluss: 12V DC Autobatterie / DC Netzteil Anschluss: 12V DC Autobatterie oder 11-18V DC 30A Netzteil. · 12... - Seite 15 Balancerstecker, kann die Balance Funktion im System deaktiviert werden. BATT/PROGRAM BAL.Connection SYSTEM SETTING Das Balancerkabel des Akkus muss an das Balancerboard mit dem schwarzen Kabel an der "-" Markierung angeschlossen werden. Stellen Sie die richtige Polarität sicher! 2) NiMH/NiCd oder Pb (Bleiakku) Anschluss: NiMH Q200 13 ·...
-
Seite 16: Leistungsverteilung
Leistungsverteilung 1) Arbeitsweise im AC Modus Das SKYRC Q200 ist mit einem Schaltnetzteil ausgestattet. Sie können das Ladegerät direkt mit einer Netzsteckdose (100-240V AC) verbinden. Im AC-Modus wird eine Leistungsverteilung vorgenommen. Einstellung der AC Max Power für einen Kanal (Nehmen wir Kanal A als Beispiel) wie folgt:... -
Seite 17: Lithium Akku Programm (Lipo/Life/Lilon/Lihv)
(Zellenanzahl), durch Drücken von INC und DEC können Sie diesen Wert verändern und mit START/ENTER bestätigen. START/ENTER Program Start (Programmstart) LiPo BALANCE CHG 2.0A 11.1V (3S) Halten Sie die START/ENTER Taste für 3 Sekunden gedrückt um das Programm zu starten. START/ENTER > 3 Sekunden Q200 15 ·... - Seite 18 [ Time: 00: 45: 32 ] und ein akustisches Signal ertönt. Der Lader zeigt Akku- 16.8V 2600mAh spannung, eingeladene Kapazität und vergangene Zeit an. Program Stop (Programm Stopp) Während des Ladevorganges drücken Sie STOP um den Ladevorgang manuell zu stoppen. · 16 Q200...
-
Seite 19: Diverse Informationen Während Des Ladens/Entladens
Temperatur-Fühler ist erforderlich zur Anzeige der Außen-Temperatur. Int. Temp 37°C Temp Cut-Off Abschalttemperatur Safety Time Sicherheitstimer ist an und Anzeige der Zeitdauer in Minuten. ON 200min Capacity Cut-Off Abschaltpunkt der Kapazität ist an und zeigt den Abschaltwert an. 5000mAh Q200 17 ·... -
Seite 20: Nimh/Nicd Akku Program
Lademodi für NiMH/NiCd Akkus: Laden, Automatisch laden, entladen, Re-Peak und Cycle. Auswählen der Akku Type: Nach dem Einschalten des Q200, drücken Sie die INC oder DEC Taste so oft bis Sie das entsprechende Programm für den entsprechenden Akkutype erreichen. In diesem Beispiel wählen wir das “NiMH BATT“... - Seite 21 INC und DEC den gewünschten Wert und bestätigen Sie diesen durch Drücken von ENTER. Beachten Sie dazu die Instruktionen des Akkuherstellers. Der Q200 Lader stoppt den Entladevorgang sobald der eingestellte Wert erreicht wird. Halten Sie ENTER für mehr als 3 Sekunden gedrückt um den Entlade- NiMH 1.3A 10.42V...
- Seite 22 Mit der STOP Taste können Sie das Programm jederzeit beenden. NiMH/NiCd Re-Peak Modus: Bei NiMH und NiCD Akkus im Re-Peak Modus ladet der Q200 den Akku 1-3 mal automatisch hintereinander bis zum Spitzenwert. Dies dient zur Bestätigung dass der Akku wirklich komplett geladen ist und ob er optimal für eine Schnellladung "Fast Charges"...
- Seite 23 Tasten können Sie die jeweiligen Daten aufrufen. st der Prozess beendet, zeigt das Display "END: CYCLE" an, und ein akustisches Signal ertönt. Der Q200 zeigt die eingeladene/ entladene Kapazität jedes Durchganges an. Mit den +/- Tasten können Sie die jeweiligen Daten aufrufen.
-
Seite 24: Pb Bleiakku Programm
Pb Bleiakku Programm Zusätzliche NiMH/NiCd Prozessinformationen: Während des NiMH/NiCd Akku Lade-/ Entladeprozesses zeigt der Q200 verschiedene Informationen an. Wählen Sie mit INC und DEC die gewünschte Information au Delta Peak Eingangs- In Power Voltage NiMH Sensitivity Einstellung spannung D.Peak 4mV/CELL 12.56V... - Seite 25 Akkuspannung, Ladezeit und entladene Kapazität. Ist der Akku komplett entladen, zeigt das Display "FINISHED" an, und ein akustisches Signal ertönt. Zusätzliche Pb Prozessinformationen: Während des Pb Akku Lade-/ Entladeprozesses zeigt der Q200 verschiedene Informationen an. Wählen Sie mit INC und DEC die gewünschte Information au Kapazität-...
-
Seite 26: Profilspeicher Setzen Und Abrufen
Auswahl der Entladestroms (0.1-2.0A). 2.0A DEC INC DSCH VOLTAGE Auswahl der Entladespannung (3.0-3.3V/Cell). 3.0V/CELL DEC INC TVC=YOUR RISK Auswahl der Ladespannung (nur für Profis) (4.18-4.25V). 4.20V DEC INC SAVE PROGRAM Drücken Sie ENTER um das Programm zu speichern. ENTER START/ENTER · 24 Q200... - Seite 27 Speicher zu scrollen und den gewünschten Speicher LiPo 11.1V(3S) aufzurufen. Drücken Sie START um die Auswahl zu bestätigen. Drücken Sie nochmals die START Taste und halten Sie diese Drücken Sie START für 3 Sek. um das Programm zu starten. LiPo BALANCE 2.5A 11.1V(3S) Q200 25 ·...
-
Seite 28: Systemeinstellungen
(20 C/68 F - erreicht wird der Vorgang abgebrochen. 50°C 122°F 80 C/176 F Celsius Auswahl Temp.-Anzeige in Celsius oder Temperature Unit Fahrenheit. Fahrenheit Celsius Ruhe-/Abkühlzeit für den Akku zwischen Rest Time 1-60Min Laden und Entladen. CHG>DCHG 10Min · 26 Q200... - Seite 29 100W Max Ladeleistung für CH A/CH B 100W Max Ladeleistung für CH C/CH D 50W Drücke ENTER um auf Werkseinstellung Load Factory Set Enter zurück zu setzen. Version Zeigt die Hard- und Firmware Version. HW:1.00 SW: 1.00 Q200 27 ·...
-
Seite 30: Akku-Messfunktion
Drücken Sie START/ENTER um in das Lithium BATT/PROGRAM Akku-Messprogramm zu gelangen. BATT METER START ENTER 4.20 4.19 4.19 V Das Display zeigt nun jede einzelne Zellenspannung. 4.18 4.18 4.19 V Display zeigt die gesamte, die höchste und MAIN 25.13V niedrigste Spannung. H4.200V L4.182V · 28 Q200... -
Seite 31: Akku-Innenwiderstandsmessung
Drücken Sie START/ENTER um in das Lithium BATT/PROGRAM Akku-Innenwiderstands-Messprogram zu gelangen. BATT RESISTANCE Start Enter 012 005 005 mΩ Display zeigt Innenwiderstand jeder einzelnen Zelle an. mΩ Display zeigt gesamten, höchsten und niedrigsten TATAL: 28mΩ H: 12mΩ L: 5mΩ Innenwiderstand an. Q200 29 ·... -
Seite 32: Warn- Und Fehlermeldungen
Lader eingegeben wurde. CAPACITY LIMIT Ladezeit ist länger als die maximale Ladezeit die für OVER TIME LIMIT diesen Akku eingegeben wurde. Spannung übersteigt den maximalen Spannungswert der BATTERY WAS FULL für diesen Akku im Balance-Mode eingegeben wurde. · 30 Q200... -
Seite 33: Software "Charge Master
Den "Charge Master" können Sie kostenlos unter www.skyrc.com downloaden. Firmware Update Für das Firmware Update des Q200 gehen Sie wie folgt vor: 1. Download der Firmware (File Name: Q200_Update_VX.XX.exe) von www.skyrc.com. 2. Lader einschalten und die Taste START einmal drücken. -
Seite 34: Benutzerkalibrierung
Benutzerkalibrierung Während der Produktion wird jedes Q200 Ladegerät nach höchsten Standards getestet und kalibriert. Fortgeschrittene Benutzer die ihren eigenen Messgeräten mehr vertrauen schenken als den Einstellungen im Ladegerät, haben mittels ein paar Schritten die Möglichkeit das Q200 selbst zu kalibrieren Hinweis: Es wird der Kalibriervorgang für Kanal D erklärt. -
Seite 35: App Für Das Q200
2. Verbinden Sie die Akkus mit den entsprechenden Kanälen. 3. Aktivieren Sie Bluetooth auf Ihrem Mobilgerät. 4. Starten Sie die Q200 APP. Verwenden Sie die APP das erste Mal, folgen Sie den Anweisungen auf dem Bildschirm um das Passwort einzurichten. -
Seite 36: Systemeinstellung
App für das Q200 5. Wählen Sie Akkutyp, Zellenzahl und Lademethode. (Bild 1) 6. Wählen Sie Lade-, und Entladestrom und tippen Sie auf START. (Bild 2) Revo Revo Revo 15:53 15:53 15:53 CH. A CH. B CH. C CH. D Back CH. -
Seite 37: Ladeprogramm Hinzufügen
App für das Q200 8. Ladeprogramm hinzufügen Revo Revo Revo 15:53 15:53 15:53 CH. A CH. B CH. C CH. D CH. A CH. B CH. C CH. D Edit Cancel Save LiPo 6Cell BAL.CHARGE Battery Battery Operation Type Cells... -
Seite 38: Lieferumfang
Lieferumfang 1. SKYRC Q200 Lader 2. 4x XH Adapter 3. 2x Ladekabel 4. 4x Ladekabel Bananenstecker auf XT60 5. Netzkabel · 36 Q200... -
Seite 39: Spezifikationen
Entladeleistung: 4x 10W Balancierbare Zellenzahl: 2-6 Zellen Speicher: 10x4 verschiedene Lade-/Entladeprofile Lademethode: CC/CV für Lithium Akkutypen und Bleiakkus (Pb) Delta-Peak Empfindlichkeit für NiMH/NiCd Akkus Bluetooth Kommunikation: Bluetooth 4.0 (Bluetooth Low Energy) Bluetooth Reichweite: 20 Meter (65 Feet) Q200 37 ·... -
Seite 40: Konformitätserklärung
Konformitätserklärung Hiermit erklärt der Hersteller, dass sich das Produkt SKYRC Q200 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinien befindet, sowie FCC SubPart C Intentional Radiators section 15.247. Es erfüllt folgende technischen Standards: Electromagnetic compatibility and Radio spectrum Matters (ERM);... -
Seite 41: Häufig Verwendete Begriffe
-.LiHV: Multiplizieren Sie die Gesamtzahl der Zellen im Akkupack mal 3.7V. Ein 4-Zellen LiHV in Reihe geschaltet werden eine Nennspannung von 14,8 Volt (4x3.7). Wenn die Nennspannung des Akkus nicht auf dem Etikett des Akkus aufgedruckt ist, fragen Sie Ihren Akkuhersteller oder Lieferanten. Q200 39 ·... -
Seite 42: Haftungsausschluss
Schadstoffhaltige Batterien/Akkus sind mit Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei. Ihre leeren/defekten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden. · 40 Q200... - Seite 43 Notizen...
- Seite 44 Österreich Tel.:+43 (0)1-982 09 20 Fax.: +43 (0)1-98 209 21 www.robitronic.com Hersteller / Manufactured by: SKYRC Technology Co., Ltd. 4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan, Baoan District, Shenzhen 518110, China T:0755-83860222-830 F:0755-81702090 Email:info@skyrc.cn www.skyrc.com This content is subject to change.
