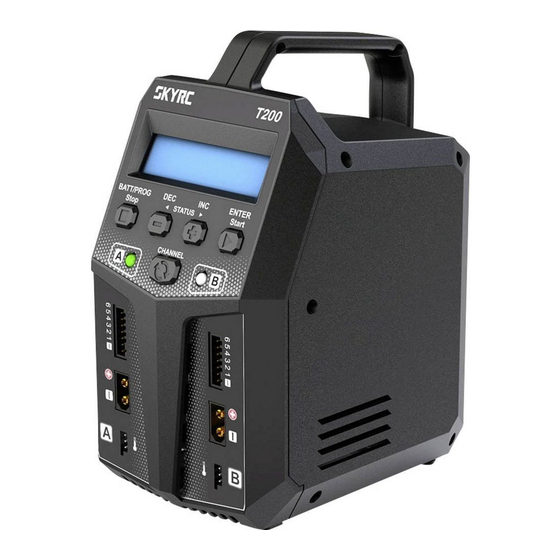

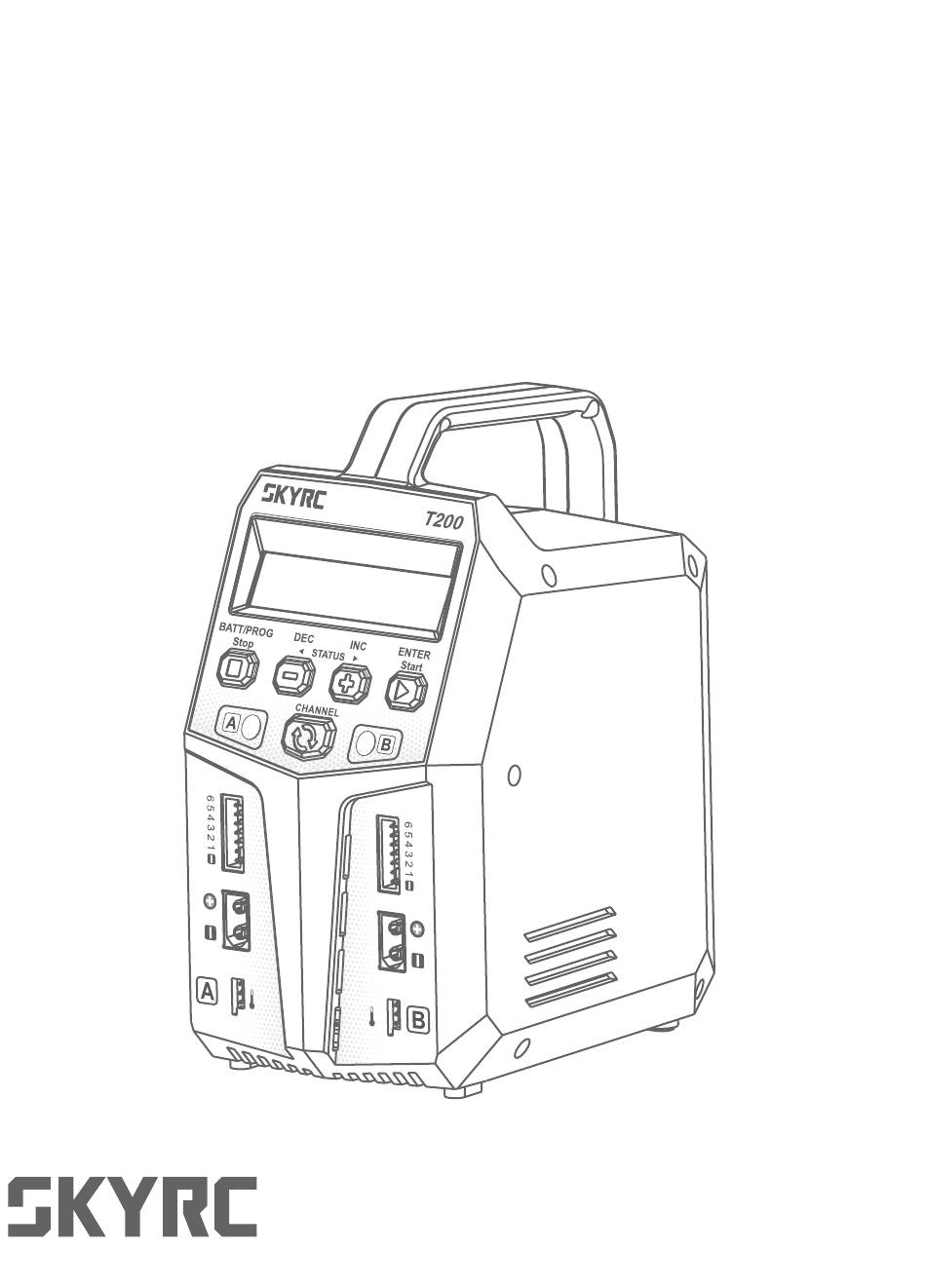

- Seite 1 T200 AC / DC Dual Balance Lader / Entlader Bedienungsanleitung SK100155 [Version 1.0]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Features Warnungen und Sicherheitshinweise Programmlaufdiagramm Tastenfunktionen Anschluss Ladebetrieb Lithium Battery Programm (LiPo/LiFe/Lilon/LiHV) NiMH/NiCd Akku Programm Pb Bleiakku Programm Profilspeicher setzen und abrufen Systemeinstellungen Akku-Spannungsmessfunktion Akku-Innenwiderstandsmessung Warn- und Fehlermeldungen Lieferumfang Spezifikationen Konformitätserklärung FCC-Vorschriften Häufig verwendete Begriffe Rechtliches WARNING: Dieses Ladegerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit verminderten geistigen, körperlichen, sensorischen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, sofern Sie nicht beaufsichtigt oder in Bezug auf die Verwendung des Geräts von Personen, die für ihre Sicherheit verantwortlich sind, eingewiesen wurden. -
Seite 3: Einleitung
Sie das neue Ladegerät zum ersten Mal verwenden. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Ladegerät. Das SKYRC T200 ist ein 2-Kanal Ladegerät mit zwei unabhängigen Ladekreisen, mit dem Akkus unterschiedlicher Chemie (LiPo/LiFe/Lilon/ LiHV/NiMH/NiCd/Pb) gleichzeitig geladen werden können. Das Ladegerät liefert 100W-Leistung pro Kanal und kann zwei Akkus mit jeweils bis zu 12 Ampere gleichzeitig laden. - Seite 4 Stoppen eines Prozesses Indikator-LED Zum Werte verändern. Anzeigen des Status der Zellen im Balance-Laden-Modus Balancer Anschluss Wechseln von Kanal A Ladeausgang zu B oder umgekehrt Temperatursensor Buchse Tragegriff Lüfter DC Eingang 11-18V Kühlöffnung AC Eingang 100-240V · 02 T200...
-
Seite 5: Features
Alarm ausgelöst. Alle Einstellungen können konfiguriert werden. Spannungskalibrierung (nur für erfahrene Benutzer) Am SkyRC T200 können Sie die Spannung direkt am Gerät mit einem 6S-LiPo-Akku kalibrieren. (Für weitere Informationen kontaktieren Sie bitte support@skyrc.cn) Speicherung des letzten Vorganges Das SkyRC T200 speichert den letzten Lade-/Entladevorgang vor dem Ausschalten. - Seite 6 Chemische Reaktion der Zellen bewirken beim Laden/Entladen eine Erhöhung der Temperatur. Wenn der Grenzwert erreicht ist, wird der Prozess beendet. * Diese Funktion ist nur in Verbindung mit dem optionalen Temperatursensor möglich. Prozesszeit-Limit Sie können die maximale Prozesszeit beschränken um Ladefehler zu vermeiden. · 04 T200...
-
Seite 7: Warnungen Und Sicherheitshinweise
Stellen Sie sicher das die Spannungen für Laden und Entladen mit den entsprechenden Anforderungen übereinstimmen. Sollte ein falsches Setup oder Programm verwendet werden, wird das Ladegerät und der Akku eventuell beschädigt oder zerstört und es kann zu Feuer und Explosion führen. T200 05 ·... - Seite 8 Bei zu niedrigen Leitungsquerschnitt und minderwertigen Steckern des Ladekabels, führt dies zu einem verfälschten Ergebnis. In der Bedienungsanleitung des Akkuherstellers finden Sie die Angaben zum Ladeverfahren, empfohlenen Ladestrom und der Ladedauer. Vor allem sollten Lithiumakkus strikt nach der Ladeanweisung des Herstellers geladen werden. · 06 T200...
- Seite 9 Memory-Effekt. Der Akku „erinnert" sich an den letzten Ladestand und wird nur den Teil dieser Kapazität das nächste Mal verwenden. Meist treten diese Effekte bei NiCd- und NiMH-Akkus auf. NiCd neigt eher zum Memory-Effekt als NiMH. T200 07 ·...
-
Seite 10: Programmlaufdiagramm
[ BATT MEMORY 3 ] SAVE PROGRAM SAVE PROGRAM 2.0A 2.0V (1P) Pb 4.0V (2S ) LOAD…… C:3.3A D:1.5A SAVE…. ENTER ENTER ENTER>3 Seconds Pb AGM CHG Pb COLD CHG Pb DISCHARGE 0.1A 2.0V (1P) 0.1A 2.0V (1P) 1.5A 4.0V(2P) · 08 T200... -
Seite 11: Tastenfunktionen
Lade / Entlade-Programm, stellen Sie den genannten Parameter ein und starten Sie den Prozess. Sollten Sie keine Anzeige / Aufforderung für das LiPo Akku-Programm haben, drücken Sie bitte die BATT PROG / STOP-Taste, um das BATT-PROGRAM aufzurufen. T200 09 ·... -
Seite 12: Anschluss
Anschluss 1. Verbinden mit einer Stromquelle Es gibt Möglichkeiten beim SKYRC T200, DC 11-18V und AC 100-240V. Verbinden mit einer Wandsteckdose AC 100-240V. Verbinden mit einer 12V DC Batterie oder einem 11-18V DC Schaltnetzteil. 12V Batterie oder 11-18V DC Schaltnetzteil ·... - Seite 13 Beachten Sie das Schaltbild, das den korrekten Anschluss Ihres LiPo-Akkus im Balancer-Lademodus zeigt. In den anderen Modi gibt es keine Aufforderung, das Balancerkabel am Ladegerät anzuschließen. Wir empfehlen jedoch, den Akku immer im Balancer-Modus für eine bessere Leistung aufzuladen. 2) NiMH/NiCd oder Pb Akku verbinden NiMH T200 11 ·...
-
Seite 14: Ladebetrieb
Dieser Modus lädt Bleiakkus. AGM CHG Dieser Modus dient zum Laden von AGM-Akkus. Dieser Modus dient zum Laden eines Bleiakkus an kalten Tagen, wenn die COLD CHG Temperatur zwischen 5° bis -20 °C liegt. DISCHARGE Dieser Modus entlädt Bleiakkus. · 12 T200... -
Seite 15: Lithium Battery Programm (Lipo/Life/Lilon/Lihv)
Drücken von INC und DEC können Sie diesen Wert verändern und mit START/ENTER bestätigen. START/ENTER Program Start (Program starten) LiPo BALANCE 2.0A 11.1V (3S) Halten Sie die START/ENTER Taste für 3 Sekunden gedrückt um das Programm zu starten. START/ENTER > 3 Seconds T200 13 ·... - Seite 16 16.8V 2600mAh spannung, die Ladekapazität und die abgelaufene Zeit an. Program Stop (Programmstopp) Während des Ladevorganges drücken Sie STOP um den Ladevorgang zu stoppen. Bitte scannen für das Tutorial-Video zum Laden des LiPo-Akkus im Balance-Modus. Video Tutorial · 14 T200...
- Seite 17 37°C Externe Temperatur, nur mit optionalem Temperatursensor. Temp Cut-Off Abschalttemperatur. Safety Timer Sicherheitstimer ist an und Anzeige der Zeitdauer in Minuten. ON 200min Capacity Cut-Off Abschaltpunkt der Kapazität ist an und zeigt den Abschaltwert an. 5000mAh T200 15 ·...
-
Seite 18: Nimh/Nicd Akku Programm
Entladung, Re-Peak und Cycle. Auswahl des Akkutyps: Drücken Sie nach dem Einschalten des T200 wiederholt die INC- oder DEC-Taste, bis zum gewünschte Programm für den Akkutyp den Sie laden möchten. Für dieses Beispiel haben wir das Programm „NiMH BATT“ oder „NiCd BATT“ ausgewählt. - Seite 19 Entladeschlussspannung beginnt zu blinken. Verwenden Sie die INC- oder DEC-Taste, um den gewünschten Wert einzustellen. Folgen Sie den Anweisungen des Akkuherstellers, wenn Sie die Entladeschlussspannung einstellen. Der T200 beendet NiMH 1.3A 10.42V den entladevorgang bei erreichen der eingestellten AUT 002:22 00106 Spannung.
- Seite 20 NiMH/NiCd Re-Peak Modus: Nur für NiMH- und NiCD-Akkus. Bei NiMH und NiCD Akkus im Re-Peak Modus ladet der T200 den Akku 1-3 mal automatisch, hintereinander bis zum Spitzenwert. Dies dient zur Bestätigung dass der Akku wirklich komplett geladen ist und ob er optimal für eine Schnellladung "Fast Charges"...
- Seite 21 NiMH/NiCd Akku Programm NiMH/NiCd Cycle Modus: Der T200 macht die Zyklenladung eines NiMH/NiCd Akkus einfacher. Der Prozess des Entladens und Ladens (Cycling) kann durch einen einfachen Vorgang gestartet werden und steigert die Leistung eines NiMH/NiCd Akkus. Wir empfehlen diesen Vorgang für Akkus die längere Zeit gelagert wurden, da dieser Vorgang die nutzbare Akkulebensdauer und Leistungsfähigkeit erhöht.
-
Seite 22: Pb Bleiakku Programm
Ladestrom liegt bei 1/10 der Kapazität. Bitte beachten Sie unbedingt auch die Hinweise des Herstellers. Das T200 bietet folgende Modi: Laden und Entladen. Pb Lademodus: Nach Wahl der korrekten Akkutype wechseln Sie, mit den DEC oder INC Tasten in den “CHARGE”... - Seite 23 Drücken Sie nochmals START, der Wert der Akkuspannung Pb COLD CHG beginnt zu blinken. Wählen Sie mit INC und DEC den 1.5A 12.0V(6P) gewünschten Spannungs- bzw. Zellenzahlwert. Halten Sie ENTER für mehr als 3 Sekunden gedrückt um den Ladeprozess zu starten. T200 21 ·...
- Seite 24 Kapazität. Ist der Akku komplett entladen, zeigt das Display "FINISHED" an, und ein Signalton ertönt. Zusätzliche Pb Prozessinformationen: Während des Pb Akku Lade-/ Entladeprozesses zeigt das T200 verschiedene Informationen an. Wählen Sie mit INC und DEC die gewünschte Information aus: Kapazität-...
-
Seite 25: Profilspeicher Setzen Und Abrufen
Auswahl der Ladespannung (nur für Profis)(4.18-4.25V). 4 . 2 0 V DEC INC S A V E P R O G R A M Drücken Sie ENTER um das Programm zu speichern. E N T E R START/ENTER T200 23 ·... - Seite 26 Drücken Sie START/ENTER für 3 Sek. um den Prozess L i P o B A L A N C E C H G 4 . 9 A 7 . 4 V ( 2 S ) zu starten. · 24 T200...
-
Seite 27: Systemeinstellungen
C e l s i u s oder Fahrenheit. Fahrenheit Ruhe-/Abkühlzeit für den Akku zwischen R e s t T i m e 1-60Min C H G > D C H G 1 0 M i n Laden und Entladen. T200 25 ·... - Seite 28 E n t e r auf Werkseinstellung zurück zu setzen. V e r s i o n Zeigt die Hard- und Firmware Version an. H W : 1 . 0 0 F W : 1 . 1 0 · 26 T200...
-
Seite 29: Akku-Spannungsmessfunktion
4 . 1 9 V Das Display zeigt die gesamte, die höchste und M A I N 2 5 . 1 3 V niedrigste Spannung an. H 4 . 2 0 0 V L 4 . 1 8 2 V T200 27 ·... -
Seite 30: Akku-Innenwiderstandsmessung
Display zeigt Innenwiderstand jeder einzelnen Zelle an. 0 0 6 m Ω Display zeigt gesamten, höchsten und niedrigsten T A T A L : 2 8 mΩ Innenwiderstand an. H : 1 2 mΩ L : 5 mΩ · 28 T200... -
Seite 31: Warn- Und Fehlermeldungen
B A T T E R Y W A S F U L L der für diesen Akku im Balance-Mode eingegeben wurde. N O P O W E R Dem Ladegerät wurde keine Leistung zugewiesen. D I S T R I B U T E D T200 29 ·... -
Seite 32: Lieferumfang
Lieferumfang LIEFERUMFANG 1. SKYRC T200 Lader 2. Netzkabel mit EMC Ferrite Core 3. Instruction Manual EMC Ferrite Core T200 AC / DC Dual Balance Charger/Discharger Instruction Manual [Version 1.0] EMPFOHLENES ZUBEHÖR Tamiya Ladekabel Dean Ladekabel 4mm/5mm Bananenstecker SK-600023-12 SK-600023-15 Ladekabel für 2S Akkus... -
Seite 33: Spezifikationen
Entladestrom: 0.1A-2.0A Entladeschlussspannung: NiMH/NiCd: 0.1-1.1V/Zelle LiPo: 3.0-3.3V/Zelle LiHV: 3.1-3.4V/Zelle LiFe: 2.6-2.9V/Zelle LiIon: 2.9—3.2V/Zelle Pb: 1.8-2.0V/Zelle Entladeleistung: 10W Balancierbare Zellenzahl: 2-6 Zellen Speicher: 10x2 verschiedene Lade-/Entladeprofile Lademethode: CC/CV für Lithium Akkutypen und Bleiakkus (Pb) Delta-Peak Empfindlichkeit für NiMH/NiCd Akkus T200 31 ·... -
Seite 34: Konformitätserklärung
Konformitätserklärung Hiermit erklärt der Hersteller, dass sich das Produkt SKYRC T200 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der EU Richtlinien befindet, sowie FCC SubPart B:2016. Es erfüllt folgende technischen Standards: Requirements for Household Appliances, electric EN 55014-1:2017 tools, and similar apparatus –Part 1: Emission... -
Seite 35: Fcc-Vorschriften
- Wenden Sie sich an den Händler oder einen erfahrenen Radio- / Fernsehtechniker. Zur Einhaltung der FCC-Richtlinien für Hochfrequenzstrahlung sollte dieses Gerät mit einem Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper installiert und betrieben werden. T200 33 ·... -
Seite 36: Häufig Verwendete Begriffe
-.LiHV: Multiplizieren Sie die Gesamtzahl der Zellen im Akkupack mal 3.7V. Ein 4- Zellen LiHV in Reihe geschaltet werden eine Nennspannung von 14,8 Volt (4x3.7). Wenn die Nennspannung des Akkus nicht auf dem Etikett des Akkus aufgedruckt ist, fragen Sie Ihren Akkuhersteller oder Lieferanten. · 34 T200... -
Seite 37: Rechtliches
Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei. Ihre leeren/defekten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden. T200 35 ·... - Seite 38 Österreich Tel.:+43 (0)1-982 09 20 Fax.: +43 (0)1-98 209 21 www.robitronic.com Hersteller / Manufactured by: SKYRC Technology Co., Ltd. 4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan, Baoan District, Shenzhen 518110, China T:0755-83860222-830 F:0755-81702090 Email:info@skyrc.cn www.skyrc.com This content is subject to change.
