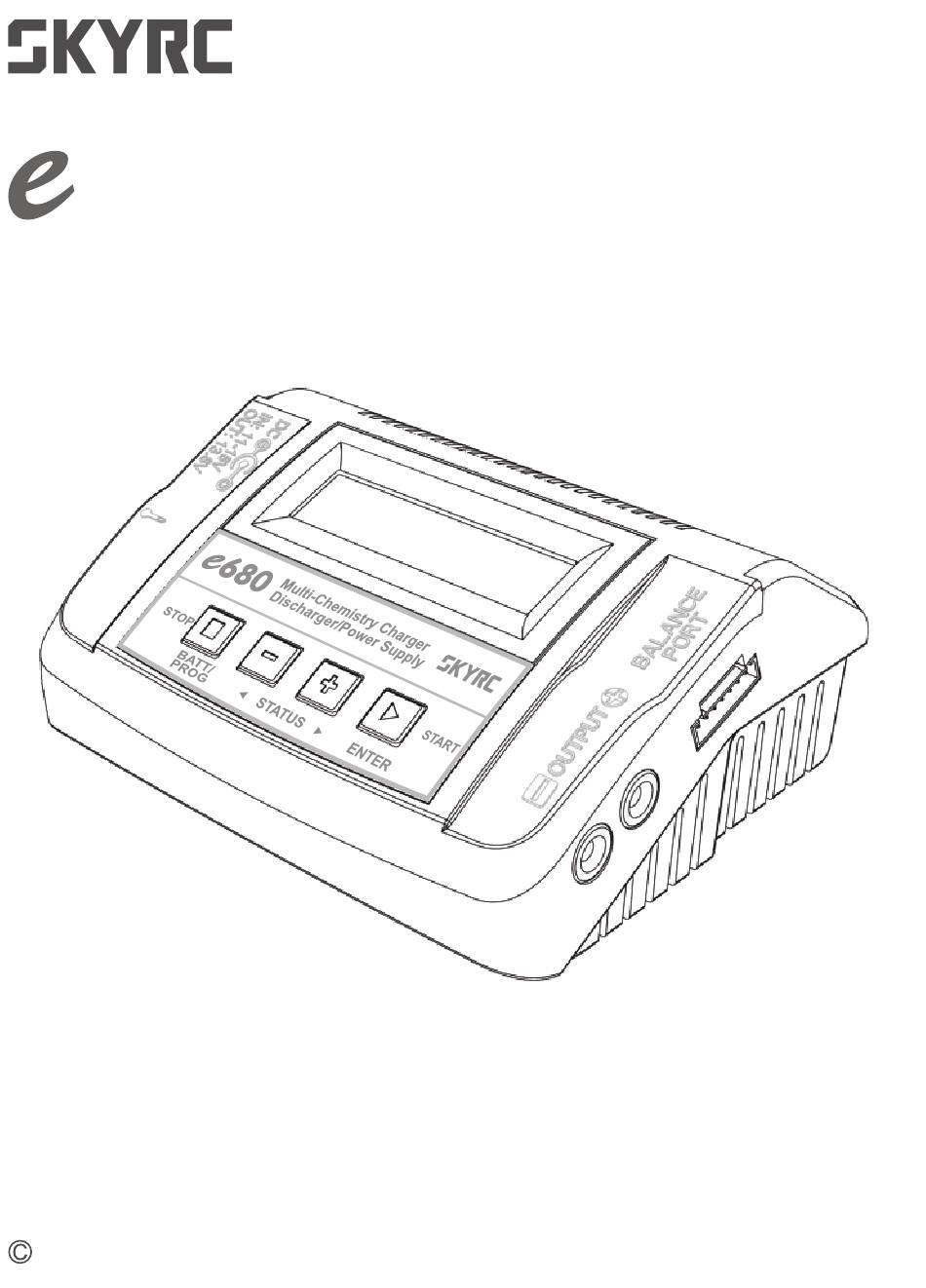

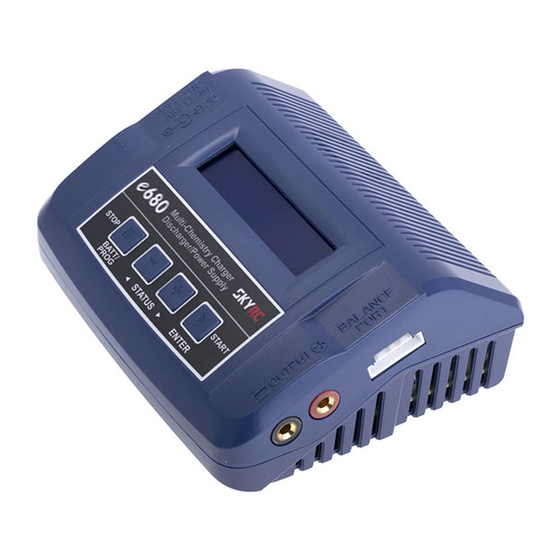

- Seite 1 Multi-Lader / Entlader / Netzteil SK100149 Bedienungsanleitung SkyRC Technology Co., Ltd. 2018 Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG FEATURES WARNUNGEN UND SICHERHEITSHINWEISE PROGRAMMLAUFDIAGRAMM BETRIEB PROGRAMMIERUNG BETRIEB DJI MAVIC AKKU PROGRAMM DC NETZTEILFUNKTION PROFILSPEICHER SETZEN UND ABRUFEN SYSTEMEINSTELLUNGEN AKKUSPANNUNG-MESSFUNKTION AKKU-INNENWIDERSTANDSMESSUNG WARN- UND FEHLERMELDUNGEN LIEFERUMFANG EMPFOHLENES ZUBEHÖR SPEZIFIKATIONEN KONFORMITÄTSERKLÄRUNG ALLGEMEINE BEGRIFFE RECHTLICHES... -
Seite 3: Einleitung
EINLEITUNG Herzlichen Glückwunsch zu Ihrer Wahl des SKYRC e680 AC/DC Multi- Lader/Entlader/Netzteils. Dieses Gerät ist einfach in der Handhabung und gleichzeitig bietet es eine Vielzahl von Features. Das Ladegerät SKYRC e680 erfordert einige Kenntnisse auf Seiten des Benutzers. Diese Bedienungsanleitung ist so konzipiert, dass Sie schnell mit seinen Funktionen vertraut gemacht werden. - Seite 4 Scrollen durch das Hauptmenü oder zum Stoppen, Ändern eines Prozesses Zum Werte verändern. Anzeigen des Status der Zellen im Balance-Laden-Modus Zum Bestätigen oder Starten von Prozessen Ladeausgang 4mm Bananenstecker Lüfter DC Eingang 11-18V AC Eingang 100-240V Temperatursensor Buchse · 02 e680...
-
Seite 5: Spezielle Funktionen
Zelle der Akkupacks einzeln. Bei anormaler Spannungslage einer Zelle wird eine Fehlermeldung angezeigt und der Prozess wird automatisch beendet. Verwendung verschiedener Arten der LiXX-Akkus SKYRC e680 ist für alle gängigen Arten von Lithium-Akkus, wie z.B. LiPo, LiIon, LiFe und den neuen Li-HV ausgelegt e680... - Seite 6 Chemische Reaktion der Zellen bewirken beim Laden/Entladen eine Erhöhung der Temperatur. Wenn der Grenzwert erreicht ist, wird der Prozess beendet. Diese Funktion ist nur in Verbindung mit dem optionalen Temperatursensor möglich. Prozesszeit-Limit Sie können die maximale Prozesszeit beschränken um Ladefehler zu vermeiden. · 04 e680...
-
Seite 7: Warnungen Und Sicherheitshinweise
3.0-3.3V/Zelle 2.9-3.2V/Zelle 2.6-2.9V/Zelle 3.1-3.4V/Zelle 0.1-1.1V/Zelle 0.1-1.1V/Zelle 1.8V/Zelle spannung Achten Sie darauf, die richtige Spannung für die verschiedenen Akkutypen zu wählen. Andernfalls können die Akkus beschädigt werden. Falsche Einstellungen können dazu führen, dass die Zellen feuern oder explodieren. e680 05 ·... - Seite 8 Steckern des Ladekabels, führt dies zu einem verfälschten Messerergebnis. In der Bedienungsanleitung des Akkuherstellers finden Sie die Angaben zum Ladeverfahren, empfohlenen Ladestrom und der Ladedauer. Vor allem sollten Lithiumakkus strikt nach der Ladeanweisung des Herstellers geladen werden. · 06 e680...
- Seite 9 Memory-Effekt. Der Akku „erinnert" sich an den letzten Ladestand und wird nur den Teil dieser Kapazität das nächste Mal verwenden. Meist treten diese Effekte bei NiCd- und NiMH-Akkus auf. NiCd neigt eher zum Memory-Effekt als NiMH. e680 07 ·...
-
Seite 10: Programmlaufdiagramm
[ BATT MEMORY 3 ] SAVE PROGRAM SAVE PROGRAM 2.0A 2.0V (1P) Pb 4.0V (2P ) LOAD…… C:3.3A D:1.5A SAVE…. ENTER ENTER ENTER>3 Seconds Pb AGM CHG Pb COLD CHG Pb DISCHARGE 0.1A 2.0V (1P) 0.1A 2.0V (1P) 1.5A 4.0V(2P) · 08 e680... -
Seite 11: Betrieb
Lade / Entlade-Programm, stellen Sie den genannten Parameter ein und starten Sie den Prozess. Sollten Sie keine Anzeige / Aufforderung für das LiPo Akku-Programm haben, drücken Sie bitte die BATT PROG / STOP-Taste, um das BATT-PROGRAM aufzurufen. e680 09 ·... -
Seite 12: Programmierung Betrieb
Anzeigen und Prozesse haben die LiPo BALANCE Ladung als Beispielgrundlage. 1. Anschluss Anschluss an eine Stromquelle Es gibt zwei Möglichkeiten für den SKYRC e680: AC 100-240V oder DC 11-18V. Anschluss an AC 100-240V: Anschluss an 12V Autobatterie / DC Netzteil. - Seite 13 Um einen Kurzschluss zwischen den Ladekabeln zu vermeiden, verbinden Sie das Ladekabel zuerst mit dem Ladegerät und dann mit dem Akku. Umgekehrte Reihenfolge beim Trennen der Verbindung. Lithium Battery Pack 4) Anschluss von NiMH/NiCd oder Bleiakkus (PB) NiMH e680 11 ·...
- Seite 14 C A N C E L ( S T O P ) und S die Zellenzahl die Sie vorher eingegeben haben. Stimmen beide Wert nicht überein, brechen Sie den Vorgang ab und kehren Sie zum vorherigen Menü zurück um die Zellenzahl anzupassen bevor Sie fortfahren. · 12 e680...
-
Seite 15: Diverse Informationen Während Des Ladens/Entladens
Ext. Temp ---- Int. Temp 37 C Externe Temperatur, nur mit optionalem Temperatursensor. Temp Cut-Off Abschalttemperatur. 50 C Sicherheitstimer ist an und Anzeige der Zeitdauer in Minuten. Abschaltpunkt der Kapazität ist an und zeigt den Abschaltwert an. e680 13 ·... - Seite 16 COLD CHG Temperatur zwischen 5° bis -20 °C liegt. DISCHARGE Dieser Modus entlädt Bleiakkus. CHARGE Dieser Modus dient zum Laden von DJI LH3S Akkus. DJI Mavic Dieser Modus dient zum Bringen auf Lagerspannung von DJI LH3S Akkus. STORAGE · 14 e680...
-
Seite 17: Lademodus
Wenn der Akkuladestand unter 65% (15,6 V) liegt, müssen Sie ihn auf 65% aufladen. Schalten Sie den Akku ein, bevor Sie ihn in den Storage-Modus versetzen. BATT/PROGRAM Drücken Sie +/- bis zum DJI Mavic BATT Programm DJI Mavic BATT e680 15 ·... -
Seite 18: Dc Netzteilfunktion
3 Sekunden gedrückt um den Prozess zu starten. TURN ON BATTERY DC Netzteilfunktion Um das e680 als Netzteil zu nutzen, muss dieses an eine 100-240V Netzsteckdose angeschlossen sein. Leuchtet die LED seitlich am Gerät grün auf, so ist das Netzteil bereit zur Verwendung. Die Ausgangsleistung kann zwischen 10W und 80W gewählt werden, die Ausgangsspannung beträgt... -
Seite 19: Profilspeicher Setzen Und Abrufen
T V C = Y O U R R I S K 4 . 2 0 V Nur für erfahrene Benutzer! DEC INC S A V E P R O G R A M Drücken Sie ENTER um das Profil zu speichern. E N T E R START/ENTER e680 17 ·... -
Seite 20: Profilspeicher Aufrufen
L i P o B A L A N C E C H G Drücken Sie START/ENTER für 3 Sek. um den Prozess zu starten. 4 . 9 A 7 . 4 V ( 2 S ) · 18 e680... -
Seite 21: Systemeinstellungen
C e l s i u s Fahrenheit Celsius oder Fahrenheit. Ruhe-/Abkühlzeit für den Akku zwischen R e s t T i m e 1-60Min C H G > D C H G 1 0 M i n Lade und Entladezyklen. e680 19 ·... - Seite 22 E n t e r auf Werkseinstellung zurück zu setzen. V e r s i o n Zeigt die Hard- und Firmware Version an. H W : 1 . 0 0 F W : 1 . 1 0 · 20 e680...
-
Seite 23: Akkuspannung-Messfunktion
M A I N 2 5 . 1 3 V Das Display zeigt nun die gesamte, die höchste und H 4 . 2 0 0 V L 4 . 1 8 2 V die niedrigste Spannung an. e680 21 ·... -
Seite 24: Akku-Innenwiderstandsmessung
Das Display zeigt den Innenwiderstand jeder einzelnen Zelle an. 0 0 6 m Ω Display zeigt gesamten, höchsten und niedrigsten T A T A L : 2 8 mΩ H : 1 2 mΩ L : 5 mΩ Innenwiderstand an. · 22 e680... -
Seite 25: Warn- Und Fehlermeldungen
B A T T E R Y W A S F U L L diesen Akku im Balance-Charge Modus eingegeben wurde. N O P O W E R Dem Ladegerät wurde keine Ladeleistung zugewiesen. D I S T R I B U T E D e680 23 ·... -
Seite 26: Lieferumfang
LIEFERUMFANG LIEFERUMFANG 1. SKYRC e680 Ladegerät 2. Netzkabel 3. XT60 Ladekabel 4. DC Kabel mit Krokoklemmen 5. XH Adapterplatine · 24 e680... -
Seite 27: Empfohlenes Zubehör
EMPFOHLENES ZUBEHÖR DC Verteiler Temperatursensor SK-600114-02 SK-600040-01 DJI Mavic Ladekabel Tamiya Ladekabel SK-600023-06 5201-0030-01 Ec3 Ladekabel Krokoklemmen Ladekabel 5201-0034-01 5201-0031-01 Dean Ladekabel JST/BEC Ladekabel 5203-0016-01 5201-0043-01 e680 25 ·... -
Seite 28: Spezifikationen
Entladestrom: 0.1A-2.0A Entladeschlussspannung: NiMH/NiCd: 0.1-1.1V/Zelle LiPo: 3.0-3.3V/Zelle LiHV: 3.1-3.4V/Zelle LiFe: 2.6-2.9V/Zelle LiIon: 2.9—3.2V/Zelle Pb: 1.8-2.0V/Zelle Entladeleistung: 10W Balancierbare Zellenzahl: 2-6 Zellen Speicher: 10 verschiedene Lade-/Entladeprofile Lademethode: CC/CV für Lithium Akkutypen und Bleiakkus (Pb) Delta-Peak Erkennung für NiMH/NiCd Akkus · 26 e680... -
Seite 29: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Das SkyRC e680 erfüllt alle relevanten und verbindlichen EG-Richtlinien sowie FCC Part 15 Unterabschnitt B Requirements for Household Appliances, electric EN 55014-1:2017 tools, and similar apparatus –Part 1: Emission Electromagnetic compatibility Requirements for Household Appliances, electric EN 55014-2:2015 tools, and similar apparatus – Part 2: Immunity-... -
Seite 30: Allgemeine Begriffe
Zellen LiHV in Reihe geschaltet werden eine Nennspannung von 14,8 Volt (4x3.7). Wenn die Nennspannung des Akkus nicht auf dem Etikett des Akkus aufgedruckt ist, fragen Sie Ihren Akkuhersteller oder Lieferanten. Raten Sie nicht bei der Nennspannung des Akkus!!. · 28 e680... -
Seite 31: Rechtliches
Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei. Ihre leeren/defekten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden. e680 29 ·... - Seite 32 Österreich Tel.:+43 (0)1-982 09 20 Fax.: +43 (0)1-98 209 21 www.robitronic.com Hersteller / Manufactured by: SKYRC Technology Co., Ltd. 4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan, Baoan District, Shenzhen 518110, China T:0755-83860222-830 F:0755-81702090 Email:info@skyrc.cn www.skyrc.com Manufactured by SKYRC TECHNOLOGY CO., LTD.
