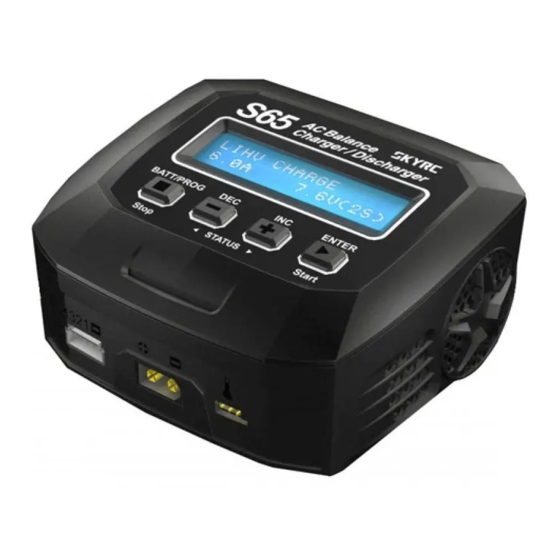

- Seite 1 SK100152 AC Balance Charger / Discharger BEDIENUNGSANLEITUNG SkyRC Technology Co., Ltd. 2018 Version 1.0...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINLEITUNG SPEZIELLE FUNKTIONEN WARNUNGEN UND SICHERHEITSHINWEISE PROGRAMMLAUFDIAGRAMM BETRIEB PROGRAMMIERUNG BETRIEB PROFILSPEICHER SETZEN UND ABRUFEN SYSTEMEINSTELLUNGEN AKKUSPANNUNG-MESSFUNKTION AKKU-INNENWIDERSTANDSMESSUNG WARN- UND FEHLERMELDUNGEN LIEFERUMFANG SPEZIFIKATIONEN KONFORMITÄTSERKLÄRUNG ALLGEMEINE BEGRIFFE RECHTLICHES... -
Seite 3: Einleitung
LiPo, Lilon, LiFe, NiCd, NiHM, PB und auch der neuen Generation LiHV mit einer Endspannung von 4,35 V geeignet ist. Bei PB-Akkus verfügt das S65 über AGM- und Kaltlademodi. Es kann AGM-Akkus laden, und Pb- Akkus können an kalten Tagen im Kaltlademodus geladen werden. - Seite 4 EINLEITUNG Bitte lesen Sie die gesamte Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie dieses Produkt verwenden, da es ein breites Spektrum an Informationen zum Betrieb und zur Sicherheit enthält. Oder benutzen Sie dieses Produkt bitte zusammen mit einem Spezialisten! AC Eingang Scrollen durch das Hauptmenü...
-
Seite 5: Spezielle Funktionen
Zelle der Akkupacks einzeln. Bei anormaler Spannungslage einer Zelle wird eine Fehlermeldung angezeigt und der Prozess wird automatisch beendet. Verwendung verschiedener Arten der LiXX-Akkus SKYRC S65 ist für alle gängigen Arten von Lithium-Akkus, wie z.B. LiPo, LiIon, LiFe und den neuen Li-HV ausgelegt Schnellladung und Store Modus bei Li-Akkus Ladevorgänge variieren bei LIxx Zellenpacks. - Seite 6 SPEZIELLE FUNKTIONEN Re-Peak-Modus von NiMH / NiCd Akkus Im Re-Peak Lademodus, kann das Ladegerät den Ladezustand des Akkus, die Ansteuerung des Peakwertes 2-3 mal wiederholen. Dies stellt sicher das bei bestimmten Akkutypen eine vollständige Ladung erfolgt ist. Delta Peak Empfindlichkeit für NiMH / NiCd Akkus Das automatische Abschaltprogramm basiert auf dem Prinzip der Delta-Peak Spannungserkennung.
-
Seite 7: Warnungen Und Sicherheitshinweise
WARNUNGEN UND SICHERHEITSHINWEISE Diese Warnungen und Sicherheitshinweise sind unbedingt zu beachten. Bitte folgen Sie strikt den Anweisungen für ein Maximum an Sicherheit. Im Falle der Nichtbeachtung kann der Lader oder Akku zerstört werden und es kann eventuell zu Feuer führen. Lassen Sie das Ladegerät niemals unbeaufsichtigt solange eine Netzverbindung besteht. - Seite 8 WARNUNGEN UND SICHERHEITSHINWEISE Versuchen Sie niemals folgende Akkutypen zu laden oder zu entladen ! Akkus, die aus verschiedenen Typen von Zellen bestehen (einschließlich verschiedener Hersteller). Akkus, die bereits vollständig aufgeladen oder einfach nur etwas entladen sind . Nicht wiederaufladbare Batterien (Explosionsgefahr). Akkus die eine andere Ladetechnik als von NiCd, NiMH, LiPo oder Gel erfordern (z.B.
- Seite 9 WARNUNGEN UND SICHERHEITSHINWEISE Besondere Aufmerksamkeit sollte auf der korrekten Verbindung der Lithiumakkus besonders liegen. Versuchen Sie nicht, den Akku zu zerlegen oder mechanisch zu öffnen. Beachten Sie, dass Lithium-Akkus parallel oder in Reihe geschaltet sein können. In der Parallelschaltung wird die Akkukapazität durch Multiplizieren der Einzelzellenkapazität mal der Anzahl der Zellen, mit gleichbleibender Gesamtspannung berechnet.
-
Seite 10: Programmlaufdiagramm
PROGRAMMLAUFDIAGRAMM START LiPo BALANCE CHG LiPo CHARGE LiPo FAST CHARGE LiPo STORAGE LiPo DISCHARGE BATT/PROGRAM 2.0A 7.4V (2S) 2.0A 7.4V (2S) 2.0A 7.4V (2S) 2.0A 7.4V (2S) 2.0A 7.4V (2S) LiPo BATT ENTER START LiFe BALANCE CHG LiFe CHARGE LiFe FAST CHARGE LiFe STORAGE LiFe DISCHARGE BATT/PROGRAM... -
Seite 11: Betrieb
BETRIEB BATT/PROG ENTER Stop Start BATT PROG / STOP Taste: Dient zum Stoppen eines Prozesses oder "Zurück" zum letzten Schritt oder Display. DEC Taste: Dient zur Menü-Führung und wird zur Reduzierung von Parameter-Werten genutzt. INC Taste: Dient zur Menü-Führung und wird zur Erhöhung von Parameter-Werten genutzt. ENTER / START Taste: Dient zur Bestätigung von Parametern oder Parameteranzeige auf dem Display. -
Seite 12: Programmierung Betrieb
Anzeigen und Prozesse haben die Li-Po BALANCE Ladung als Beispielgrundlage. 1. Anschluss Anschluss an eine Stromquelle Der SKYRC S65 Lader kann nur an AC 100-240V angeschlossen werden. Verbinden Sie das Netzkabel direkt mit einer Steckdose (100-240V), um es einzuschalten. Anschluss des Akkus Wichtig!!! Bevor Sie den Akku anschließen, stellen Sie ein letztes Mal sicher,... - Seite 13 PROGRAMMIERUNG BETRIEB 2. Prozess starten Suchen Sie im Programmlaufdiagramm das gewünschte Programmierungsmenü. Es wird dringend empfohlen, das Programmlaufdiagramm zur Hand zu haben, wenn Sie den Umgang mit diesem Ladegerät erlernen. Es gibt zwei Möglichkeiten, das Ladegerät einzustellen: 10 Akkuspeicherprofile stehen zur Verfügung. Ist die Akku-Konfigurationen einmal gespeichert, muss diese nur abgerufen werden.
-
Seite 14: Diverse Informationen Während Des Ladens/Entladens
PROGRAMMIERUNG BETRIEB Der Wert R zeigt die Zellenzahl die der Lader erkannt hat und S R : 3 S E R S : 3 S E R C O N F I R M ( E N T E R ) die Zellenzahl die Sie vorher eingegeben haben. - Seite 15 PROGRAMMIERUNG BETRIEB 8. Programmstopp Während des Ladevorganges drücken Sie STOP um den Ladevorgang zu stoppen . 9. Programm abgeschlossen Wenn der Ladeprozess beendet ist ertönt ein akustisches Signal. Ladeprogramm Abhängig vom Akkutyp, da verschiedene Programme je nach Akkutyp verfügbar sind. Akku- Beschreibung Prozess...
-
Seite 16: Profilspeicher Setzen Und Abrufen
PROFILSPEICHER SETZEN UND ABRUFEN Der Lader kann bis zu 10 Lade- oder Entlade-Profile speichern. Diese können abgerufen werden ohne Werte manuell nochmals über das Setup-Menü einzugeben. Wenn Sie Parameter ändern möchten drücken Sie START/ENTER nachdem die Anzeige zu blinken beginnt können Sie mit INC oder DEC Werte ändern und mit nochmaligem Drücken von START/ENTER diese speichern. -
Seite 17: Profilspeicher Aufrufen
PROFILSPEICHER SETZEN UND ABRUFEN S A V E P R O G R A M S A V E . [ B A T T M E M O R Y 1 ] Anzeige von Akkutyp und Zellenanzahl des gespeicherten Profils. L i P o 7 . -
Seite 18: Systemeinstellungen
SYSTEMEINSTELLUNGEN Voreinstellungen oder eigene Werte programmieren. Nach dem Einschalten des Laders erscheinen nachfolgende Anzeigen nacheinander und der User kann jeden Wert in jedem Menüpunkt ändern bzw. anpassen. Wollen Sie den Wert eines Menüpunkts ändern, drücken Sie START/ENTER, die Anzeige beginnt zu blinken und der Wert kann mit INC oder DEC. - Seite 19 SYSTEMEINSTELLUNGEN MENÜPUNKT AUSWAHL BESCHREIBUNG N i M H S e n s i t i v i t y Programm nur für NiMH/NiCd Akkus. D . P e a k D e f a u l t Wird der Delta Peak Wert der eingestellt Default: 4mV/Zelle 3-15mV/Zelle wurde erreicht, zeigt Ihnen der Lader an,...
-
Seite 20: Akkuspannung-Messfunktion
AKKUSPANNUNG-MESSFUNKTION Sie können sich die gesamte Spannung, die höchste, niedrigste und die Einzelzellen-Spannungen anzeigen lassen. Verbinden Sie hierzu das Ladekabel zuerst mit dem Lader, dann mit dem Akku und zuletzt die Balancerbuchse mit dem Balancerstecker des Akkus. AC Balance Charger / Discharger 4.19 4.15 4.18V... -
Seite 21: Akku-Innenwiderstandsmessung
AKKU-INNENWIDERSTANDSMESSUNG Sie können sich den gesamten, den höchsten und niedrigsten Innenwiderstand und den der Einzelzellen anzeigen lassen. Verbinden Sie hierzu das Ladekabel zuerst mit dem Lader, dann mit dem Akku und zuletzt die Balancerbuchse mit dem Balancerstecker des Akkus. AC Balance Charger / Discharger 0 0 5 0 0 3 0 0 3 m Ω... -
Seite 22: Warn- Und Fehlermeldungen
WARN- UND FEHLERMELDUNGEN Im Falle eines Fehler erscheint im Display die Ursache und es ertönt ein Signalton. Verbindung verpolt. Akkuverbindung unterbrochen. C O N N E C T E R R O R Verbindung Akku zum Lader fehlerhaft. C H E C K M A I N P O R T B A L A N C E C O N N E C T Balancerverbindung nicht korrekt E R R O R... -
Seite 23: Lieferumfang
LIEFERUMFANG LIEFERUMFANG 1. SKYRC S65 Ladegerät 2. Netzkabel AC Balance Charger / Discharger BATT/PROG ENTER Stop Start 21 ·... -
Seite 24: Spezifikationen
SPEZIFIKATIONEN AC Eingangsspannung : 100-240V Display-Type: 2x16 LCD Displaybeleuchtung: Cool White Gehäuse: Kunststoff Bedienung: Vier Tasten Abmessungen: 117x105x55mm Gewicht: 315g Schnittstellen: 2-4S Balancerbuchse-XH, Temperatursensorbuchse, XT60 Ladeausgang Delta Peak Erkennung für NiMH/NiCd: 3-15mV/Zelle / Default: 4mV/Zelle Lade-Übertemperaturabschaltung: 20ºC/68ºF-80ºC/176ºF(einstellbar) Ladespannungen: NiMH/NiCd: Delta Peak Erkennung LiPo: 4.18-4.25V/Zelle Pb Normal:2.4V/Zelle LiHV:4.25-4.35V/Zelle... -
Seite 25: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Das SkyRC S65 erfüllt alle relevanten und verbindlichen EG-Richtlinien sowie FCC Part 15 Unterabschnitt B: ANSI C63.4: 2014 SAFETY Household and similar electrical appliances - Safety - Part 1: EN 60335-1:2012+A11:2014 PASS General requirements EN 60335-2-29:2004+A2:2010 Part 2-29: Particular requirements for battery chargers... -
Seite 26: Allgemeine Begriffe
ALLGEMEINE BEGRIFFE Ladeschlussspannung: Die Spannung, bei der die Batterieladegrenze (Kapazitätsgrenze) erreicht ist. Der Ladevorgang geht von einem hohen Strom auf einen niedrigen Wert (Erhaltungsladung) über. Ab diesem Zeitpunkt würde weiteres Hochstromladen zur Überhitzung und schließlich zur Zerstörung des Akkus führen. Entladeschlussspannung: Spannung, bei der die Entladungsgrenze der Batterie erreicht ist. -
Seite 27: Rechtliches
RECHTLICHES Haftungsausschluss Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen bei Verwendung des Produktes zu keiner Zeit vom Hersteller überwacht werden kann, übernimmt der Hersteller keinerlei Haftung für Schäden, Kosten und/oder Verluste, die sich aus falscher Verwendung und/oder fehlerhaftem Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. - Seite 28 Österreich Tel.:+43 (0)1-982 09 20 Fax.: +43 (0)1-98 209 21 www.robitronic.com Hersteller / Manufactured by: SKYRC Technology Co., Ltd. 4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan, Baoan District, Shenzhen 518110, China T:0755-83860222-830 F:0755-81702090 Email:info@skyrc.cn www.skyrc.com Manufactured by SKYRC TECHNOLOGY CO., LTD.
