UMG 512
Digital Ouput 1
Digital Ouput 2

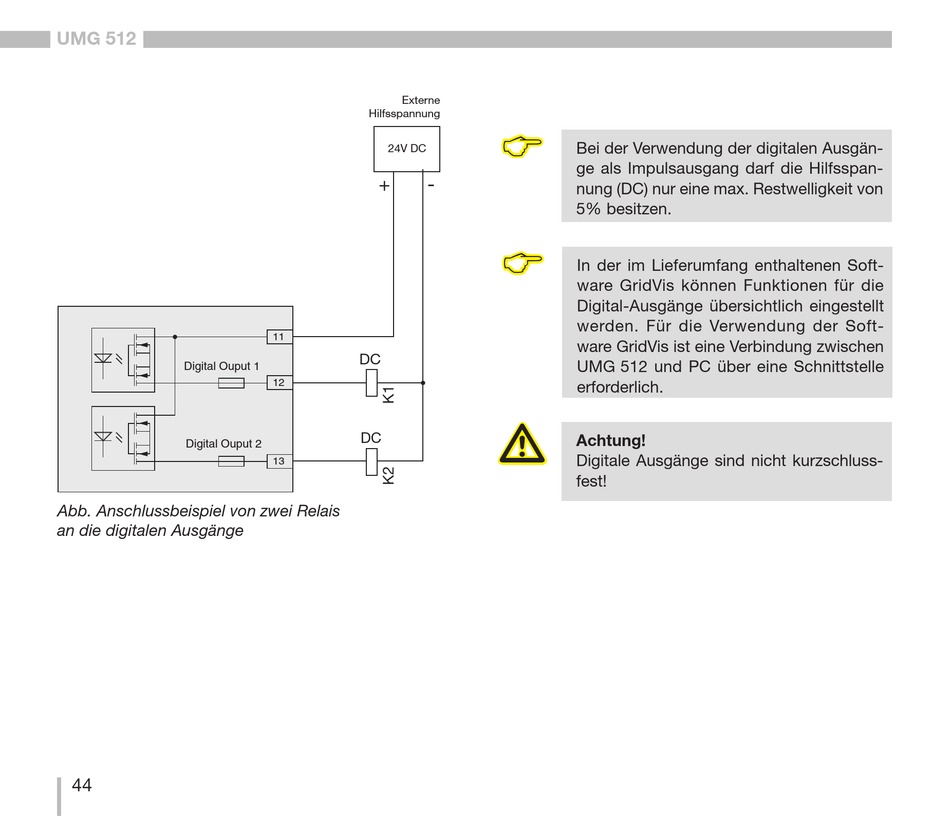

Abb. Anschlussbeispiel von zwei Relais
an die digitalen Ausgänge
44
Externe
Hilfsspannung
24V DC
+
-
11
DC
12
DC
13
C
Bei der Verwendung der digitalen Ausgän-
ge als Impulsausgang darf die Hilfsspan-
nung (DC) nur eine max. Restwelligkeit von
5% besitzen.
C
In der im Lieferumfang enthaltenen Soft-
ware GridVis können Funktionen für die
Digital-Ausgänge übersichtlich eingestellt
werden. Für die Verwendung der Soft-
ware GridVis ist eine Verbindung zwischen
UMG 512 und PC über eine Schnittstelle
erforderlich.
m
Achtung!
Digitale Ausgänge sind nicht kurzschluss-
fest!
