Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AR-C.2-...

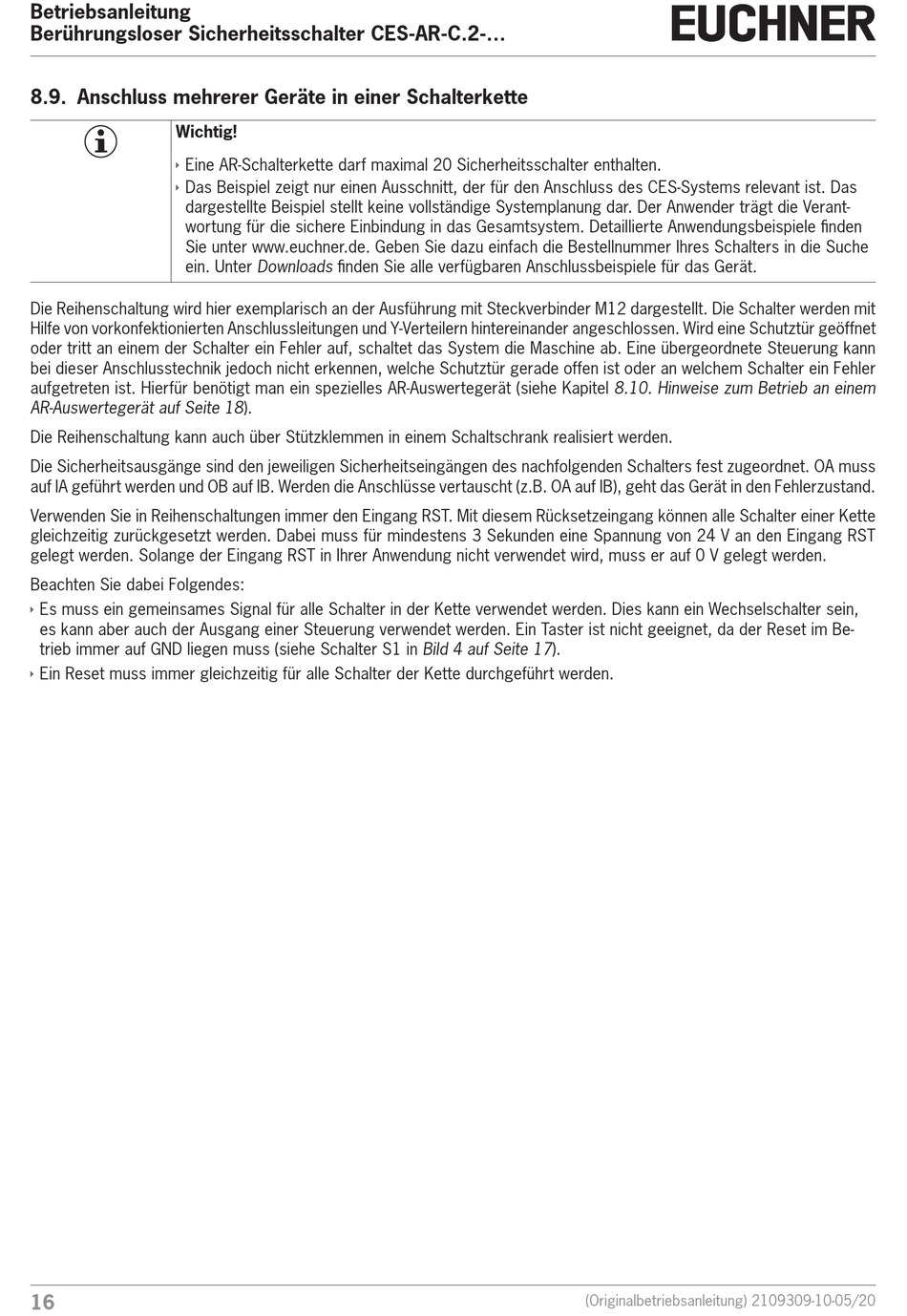

8.9. Anschluss mehrerer Geräte in einer Schalterkette
Wichtig!
Ì
Eine AR-Schalterkette darf maximal 20 Sicherheitsschalter enthalten.
Ì
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CES-Systems relevant ist. Das
dargestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verant-
wortung für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden
Sie unter www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche
ein. Unter Downloads finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
Die Reihenschaltung wird hier exemplarisch an der Ausführung mit Steckverbinder M12 dargestellt. Die Schalter werden mit
Hilfe von vorkonfektionierten Anschlussleitungen und Y-Verteilern hintereinander angeschlossen. Wird eine Schutztür geöffnet
oder tritt an einem der Schalter ein Fehler auf, schaltet das System die Maschine ab. Eine übergeordnete Steuerung kann
bei dieser Anschlusstechnik jedoch nicht erkennen, welche Schutztür gerade offen ist oder an welchem Schalter ein Fehler
aufgetreten ist. Hierfür benötigt man ein spezielles AR-Auswertegerät (siehe Kapitel 8.10. Hinweise zum Betrieb an einem
AR-Auswertegerät auf Seite 18).
Die Reihenschaltung kann auch über Stützklemmen in einem Schaltschrank realisiert werden.
Die Sicherheitsausgänge sind den jeweiligen Sicherheitseingängen des nachfolgenden Schalters fest zugeordnet. OA muss
auf IA geführt werden und OB auf IB. Werden die Anschlüsse vertauscht (z.B. OA auf IB), geht das Gerät in den Fehlerzustand.
Verwenden Sie in Reihenschaltungen immer den Eingang RST. Mit diesem Rücksetzeingang können alle Schalter einer Kette
gleichzeitig zurückgesetzt werden. Dabei muss für mindestens 3 Sekunden eine Spannung von 24 V an den Eingang RST
gelegt werden. Solange der Eingang RST in Ihrer Anwendung nicht verwendet wird, muss er auf 0 V gelegt werden.
Beachten Sie dabei Folgendes:
Ì
Es muss ein gemeinsames Signal für alle Schalter in der Kette verwendet werden. Dies kann ein Wechselschalter sein,
es kann aber auch der Ausgang einer Steuerung verwendet werden. Ein Taster ist nicht geeignet, da der Reset im Be-
trieb immer auf GND liegen muss (siehe Schalter S1 in Bild 4 auf Seite 17).
Ì
Ein Reset muss immer gleichzeitig für alle Schalter der Kette durchgeführt werden.
16
(Originalbetriebsanleitung) 2109309-10-05/20
