OMEGA LEGIC IES
Intelligent Electronic Shield

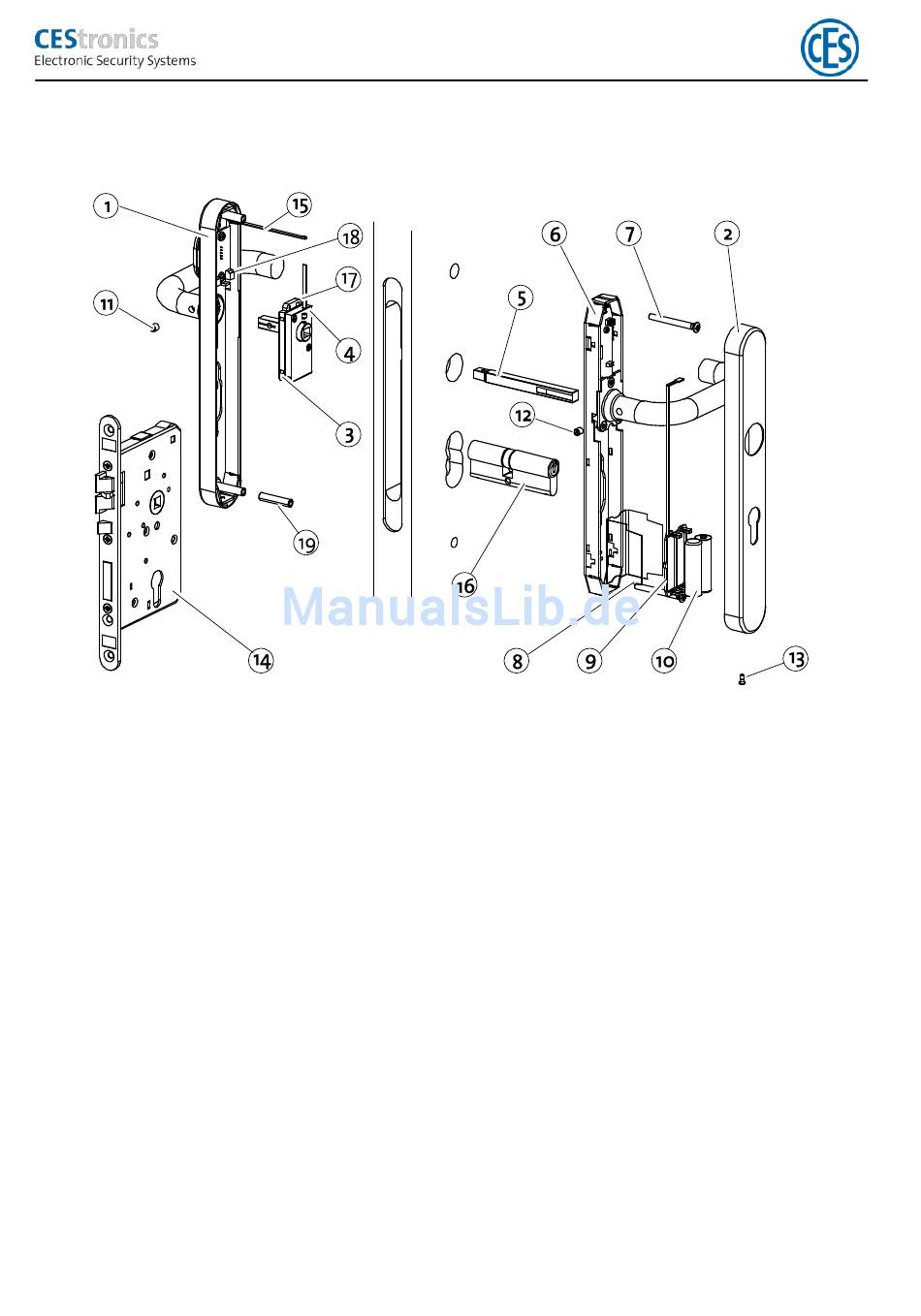

1
Außenschild mit Antenne
2
Innenschild
3
Kupplungseinheit
4
Befestigungsschraube für Drückerdorn
5
Drückerdorn
6
Innenbeschlag mit E-Modul
7
Befestigungsschraube M5x50
8
Batterieschutzfolie
9
Batterieprint
10 Batterien AA
11
M6 Befestigungsschraube für Drücker
12 M6 Befestigungsschraube für Drücker
13 M3 Befestigungsschraube für Innenschild
14 Schloss (nicht enthalten)
15 Antennenkabel
16 Schließzylinder (nicht enthalten)
17 Richtungsgeber
18 Stecker für Kupplungseinheit
19 Zentrierhülse
© CEStronics GmbH, D-42551 Velbert
Technische Änderungen ohne Vorankündigung vorbehalten.
Subject to technical changes without notice.
1
Outside shield with antenna
2
Inside shield
3
Coupling unit
4
Fixing screw for spindle
5
Spindle
6
Inside plate with e-module
7
Fixing screw M5x50
8
Battery protection foil
9
Battery PCB
10 AA Batteries
11
M6 fixing screw for handle
12 M6 fixing screw for handle
13 M3 fixing screw for inside shield
14 Mortise lock (not included)
15 Antenna cable
16 Locking cylinder (not included)
17 Direction indicator
18 Plug for coupling unit
19 Centring sleeve
Quick Guide
Version: 5/2008
