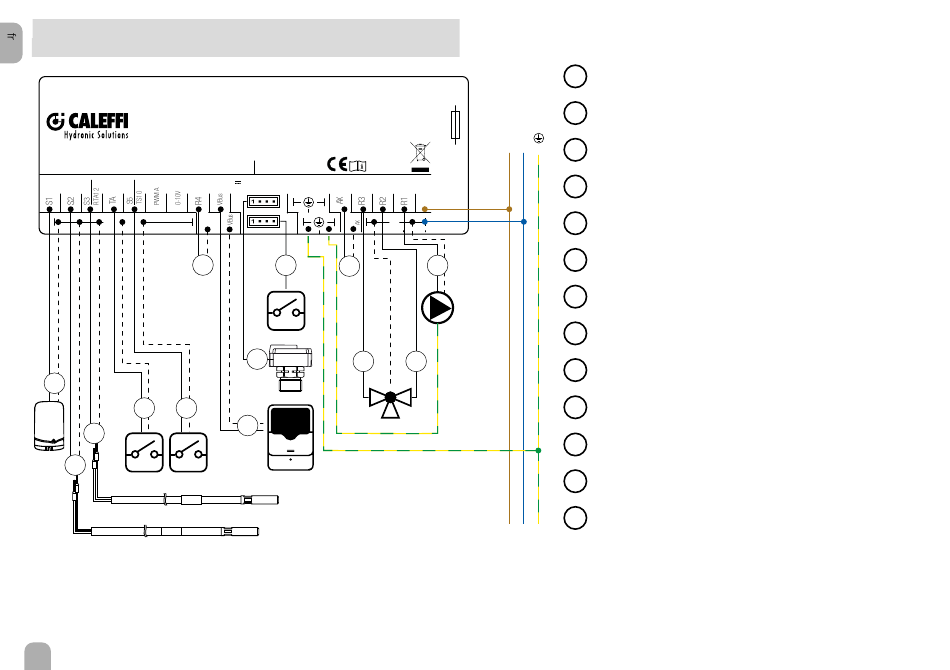

6 EXEMPLE D'APPLICATION - vannes mélangeuses
avec moteur 3 points 230 V
161010
Sensors R4|1 (1) A 30V
R4
GND
8
1
4 5
3
2
22
Manufactured
100 ... 240 V
by RESOL - TYPE SLT
50-60 Hz
Heiskampstr. 10
D-45527 Hattingen
IP 20
R1-R3|1 (1) A 240 V~
S6
L
S7
N
S7
AX
S6
R3 R2
9
1
Sonde de température extérieure (S1/GND)
2
Sonde de départ (S2/GND)
T4A
230 V (AC)
L N
3
Sonde de retour (en option) (S3/GND)
4
Thermostat d'ambiance (TA/GND)
5
Détecteur du point de rosée (en option) (TS10/GND)
8
Contact chaudière pour tension < 30 V (R4/R4)
R1
9
Branchement centralisé sonde extérieure (Vbus/Vbus)
S6
Grundfos Direct Sensor™ RPS pressostat (en option)
Contact pour commande à distance de centralisation
S7
commutationchauff/rafraîch (en option)
Demande chaudière pour tension > 30V (bornes
AX
d'appui sans potentiel) (AX/AX)
R3
Fermeture vanne mélangeuse (R3)
R2
Ouverture vanne mélangeuse (R2)
R1
Pompe (R1)
