Fa- Gebied
brieksin-
stellingen
Versie - -
Alle relais Auto Auto, Off
Hand 1 Auto On, Auto, Off
Hand 2,3 Auto Mengkraan
Dicht, Auto,
Mengkraan
Open, Off
Hand 4 Auto On, Auto, Off
Terug

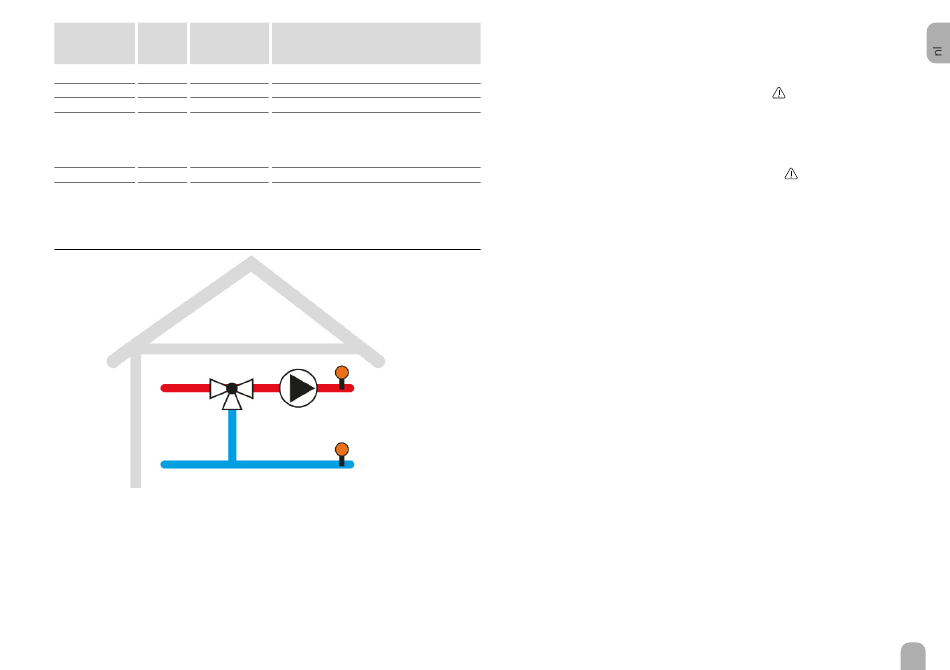

Systeem 3 (Verwarming regeling op basis van een vaste instelling of met besturing
efficiëntie warmtewisseling – Koeling met regeling met vaste instelling - Mengventie-
len met motor 0–10 V tot 24 V)
0–10 V
De regeleenheid controleert het signaal van de ruimtethermostaat (OT). Als de ruim-
tethermostaat energie vraagt, worden de pomp (R1) en R4 ingeschakeld voor het
verwarmingsverzoek. De door de sensor S2 gemeten temperatuur wordt bewaakt.
Het mengventiel wordt zo geregeld dat de ingestelde temperatuur T Set wordt ge-
handhaafd en bereikt op S2.
Als de optie TMberekend (regeling retourtemperatuur S3, fabrieksinstelling = Ja)
actief is, berekent de regelaar de energie noodzakelijk voor de nominale aanvoertem-
peratuur, noodzakelijk om het systeem op de correcte temperatuur te handhaven.
Hiervoor wordt de retourtemperatuur (S3) bewaakt. De berekende nominale aan-
Betekenis
Weergave softwareversie
Selectie bedrijfsmodus alle relais
Handmatige modus relais 1
Handmatige modus relais 2,3
Handmatige modus relais 4
S2
Aanvoer
R1
S3 (optioneel)
Retour
voertemperatuur wordt aangegeven als Tnom.aanvoer.
De regeleenheid wordt beveiligd door een niet-verstelbare uitschakelbeveiliging. Als
de door de sensor S2 gemeten temperatuur de 90 °C bereikt of overschrijdt, wordt
het mengventiel gesloten.
Op het display verschijnt het waarschuwingssymbool
pert geel. Als de door de sensor S2 gemeten temperatuur de 95 °C bereikt of over-
schrijdt, worden R1 en R4 uitgeschakeld. Het Lightwheel
Als de optie Tmax geactiveerd wordt, kan er een lagere waarde worden ingevoerd
voor de veiligheidsuitschakeling. Als de temperatuur van S2 de waarde van (TMax
- 5K) overschrijdt, verschijnt op het display het symbool
geel knipperen. Als de temperatuur Tmax met 5 K wordt overschreden, worden R1
en R4 uitgeschakeld. Het Lightwheel
Als de optie Koeling actief is, wordt het mengventiel zo geregeld dat de temperatuur
voor koeling T.Koeling. op S2 wordt bereikt en gehandhaafd. Optioneel kan met
contact S7 de functie verwarming/koeling op afstand beheerd worden.
Open contact = koeling
Gesloten contact = verwarming
Als de optie Controle UR% actief is, bewaakt de regelaar ook de vochtsensor. Als
de vochtsensor in alarm is, wordt de functie koeling onderbroken en verschijnt het
waarschuwingssymbool. Wanneer wordt teruggekeerd binnen de ingestelde voch-
tigheidswaarde UR%, wordt de functie voor koeling hervat.
Toewijzing van de klemmen
S1 = Externe temperatuursensor
S2 = Aanvoer verwarmingscircuit
S3 = Retoursensor (optioneel)
OT = Ruimtethermostaat
S5/TS10 = Dauwpuntdetector (optioneel)
S6 = Grundfos Direct Sensor™ RPS drukregelaar (optioneel)
S7 = Contact centralisatie op afstand verwarming/koeling (optioneel)
R1 = Pomp
R2 = Opening mengventiel
R3 = Sluiting mengventiel
R4 = Contact activering generator (potentiaalvrij laagspanningsrelais). Als de
generator een contact met spanning > 30 V heeft, gebruik dan de
contacten van de extra microschakelaar van de servomotor van de
mengkraan op de vrije extra klemmen op het klembord zijde 230 V
-AX/AX.
PBM A = niet geactiveerd
en het Lightwheel
knippert rood.
®
en zal het Lightwheel
knippert rood.
®
knip-
®
®
