Caleffi SATK20-Serie Kurzanleitung

Dezentrale Wohnungsübergabestation S TK
zur Wandmontage
Serie S TK20 - S TK30
Die Planung
Die Verbesserung der Leistungen und der Energieeffizienz der
Anlagen ist einer der Aspekte, der zur Energieeinsparung der
Gebäude und zur Verringerung der Umweltverschmutzung beiträgt.
Eine besonders wichtige Rolle können hierbei die VDS-Systeme
(Systeme mit variablem Durchfluss) übernehmen.
Man kann die Planung und Dimensionierung der Verteilnetze der
VDS-Systeme in 3 Phasen unterteilen.
In der ersten Phase wird das Netz auf der Grundlage der für die
Warmwasserbereitung erforderlichen Durchflussmenge und
Leistung dimensioniert: es wird daher einzig und allein der
Warmwasserbedarf berücksichtigt (Q
In der zweiten Phase wird das Netz auf der Grundlage der für die
Heizung erforderlichen Durchflussmenge und der für die
Warmwasserbereitung erforderlichen Leistung dimensioniert:
es wird daher sowohl der Raumheizungsbedarf als auch der
Warmwasserbedarf berücksichtigt (Q
Mit Warmwasserbereitung
S TK20
S TK30
, P ).
WW WW
, P ).
HEIZ WW
1
ACCREDITED
ISO 9001 FM 21654
Funktion
Der Energieverbrauch im Wohnbereich beträgt etwa ein Drittel des
Gesamtenergiebedarfs.
Die ständig steigenden Energiekosten führten zu einem Umdenken
auf dem Energieversorgungsmarkt und zur Umsetzung von
Normen und Fördermaßnahmen
Wärmesysteme.
Die für die Energieeinsparung
Bestimmung ist sicherlich die Umsetzung die Richtlinie 2002/91/EG
zur Verbesserung der Energieeffizienz von Gebäuden.
Die Planung von RLT-Anlagen führte daher zur allmählichen
Aufwertung von zentralen Anlagen für einen rationelleren Gebrauch
konventioneller Energie in
Energiequellen.
Einen wichtigen Aspekt stellt in diesem Zusammenhang das
Warmwasserbereitungssystem dar.

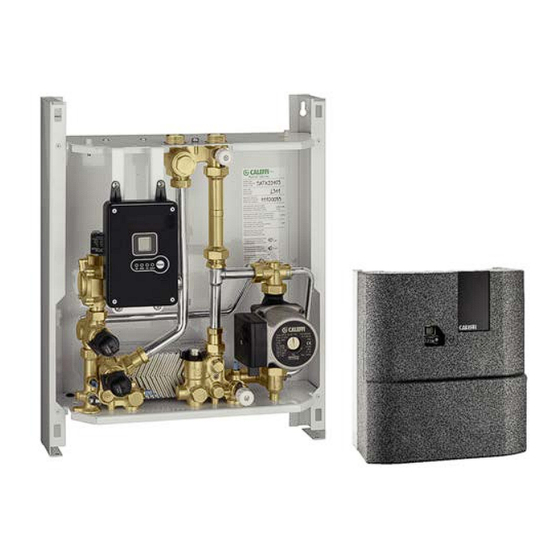

Die Wohnungsstationen SATK20 und SATK30 sorgen für die
Regelung der Raumheizung Warmwasserbereitung.
Die Wohnungsstationen SATK20, SATK30 sind Zweiwege-Systeme
mit modulierender Regelung des Wärmeträgermediums (VDS -
System mit variablem Durchfluss) und eignen sich speziell für
Heizzentralen mit Brennwertkesseln und für Gebäude mit zentraler
Fernwärmeversorgung.
In der dritten Phase schließlich wird das Netz auf der Grundlage
der für die Heizung erforderlichen Durchflussmenge und
Leistung dimensioniert: es wird daher einzig und allein der
Raumheizungsbedarf berücksichtigt (Q
Diese Größen ändern sich abhängig von der Anzahl der zu
versorgenden Wohnungen.
Warmwasserversorgung weniger Wohnungen mittlere bis hohe
Leistungen und Durchflussmengen, die Versorgung vieler
Wohnungen dagegen niedrige Leistungen und Durchflussmengen,
wie aus den Diagrammen auf der nächsten Seite hervorgeht.
C LEFFI
01209/15
ersetzt 01209/14
für energieeffiziente
bedeutendste rechtliche
Verbindung mit alternativen
, P ).
HEIZ HEIZ
Insbesondere erfordert die
