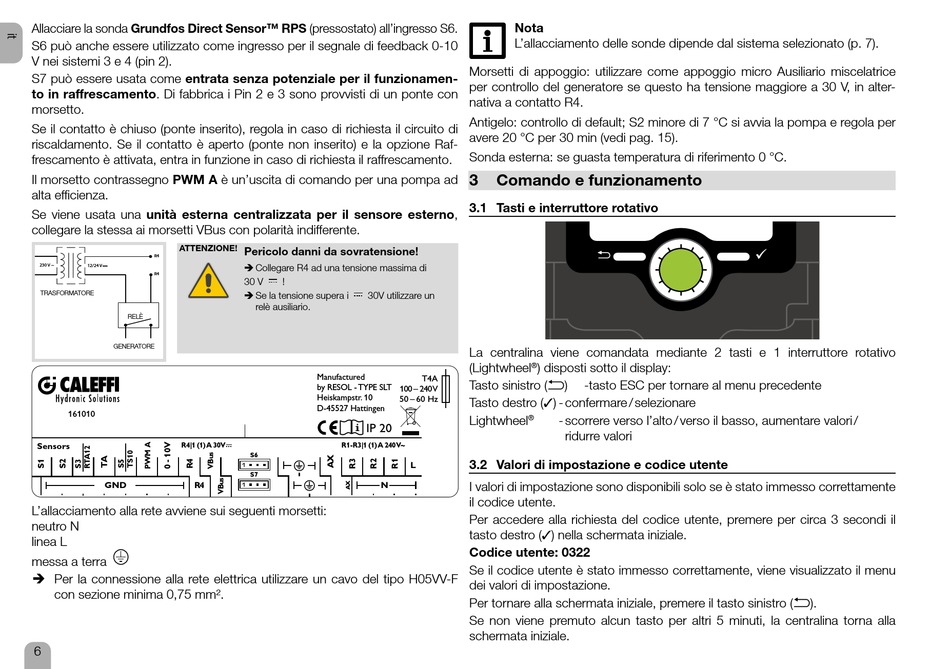

Allacciare la sonda Grundfos Direct Sensor™ RPS (pressostato) all'ingresso S6.
S6 può anche essere utilizzato come ingresso per il segnale di feedback 0-10
V nei sistemi 3 e 4 (pin 2).
S7 può essere usata come entrata senza potenziale per il funzionamen-
to in raffrescamento. Di fabbrica i Pin 2 e 3 sono provvisti di un ponte con
morsetto.
Se il contatto è chiuso (ponte inserito), regola in caso di richiesta il circuito di
riscaldamento. Se il contatto è aperto (ponte non inserito) e la opzione Raf-
frescamento è attivata, entra in funzione in caso di richiesta il raffrescamento.
Il morsetto contrassegno PWM A è un'uscita di comando per una pompa ad
alta efficienza.
Se viene usata una unità esterna centralizzata per il sensore esterno,
collegare la stessa ai morsetti VBus con polarità indifferente.
ATTENZIONE!
R4
230 V ~ 12/24 V
R4
TRASFORMATORE
RELÈ
GENERATORE
161010
Sensors R4|1 (1) A 30V
GND R4
L'allacciamento alla rete avviene sui seguenti morsetti:
neutro N
linea L
messa a terra
Î Per la connessione alla rete elettrica utilizzare un cavo del tipo H05VV-F
con sezione minima 0,75 mm².
6
Pericolo danni da sovratensione!
Î Collegare R4 ad una tensione massima di
30 V !
Î Se la tensione supera i 30V utilizzare un
relè ausiliario.
Manufactured
T4A
by RESOL - TYPE SLT
100 – 240 V
Heiskampstr. 10
50 – 60 Hz
D-45527 Hattingen
IP 20
R1-R3|1 (1) A 240 V~
S6
L
S7
N
Nota
L'allacciamento delle sonde dipende dal sistema selezionato (p. 7).
Morsetti di appoggio: utilizzare come appoggio micro Ausiliario miscelatrice
per controllo del generatore se questo ha tensione maggiore a 30 V, in alter-
nativa a contatto R4.
Antigelo: controllo di default; S2 minore di 7 °C si avvia la pompa e regola per
avere 20 °C per 30 min (vedi pag. 15).
Sonda esterna: se guasta temperatura di riferimento 0 °C.
3

Comando e funzionamento

3.1 Tasti e interruttore rotativo

La centralina viene comandata mediante 2 tasti e 1 interruttore rotativo
(Lightwheel ) disposti sotto il display:
®
Tasto sinistro ( ) -tasto ESC per tornare al menu precedente
Tasto destro (✓) - confermare / selezionare
Lightwheel - scorrere verso l'alto / verso il basso, aumentare valori /
®
ridurre valori

3.2 Valori di impostazione e codice utente

I valori di impostazione sono disponibili solo se è stato immesso correttamente
il codice utente.
Per accedere alla richiesta del codice utente, premere per circa 3 secondi il
tasto destro (✓) nella schermata iniziale.
Codice utente: 0322
Se il codice utente è stato immesso correttamente, viene visualizzato il menu
dei valori di impostazione.
Per tornare alla schermata iniziale, premere il tasto sinistro (
Se non viene premuto alcun tasto per altri 5 minuti, la centralina torna alla
schermata iniziale.
).
