AT-1 Hybrid
DE
Car Heating Timer BLE
0360890, 0360891
1. Allgemeine Infos
•

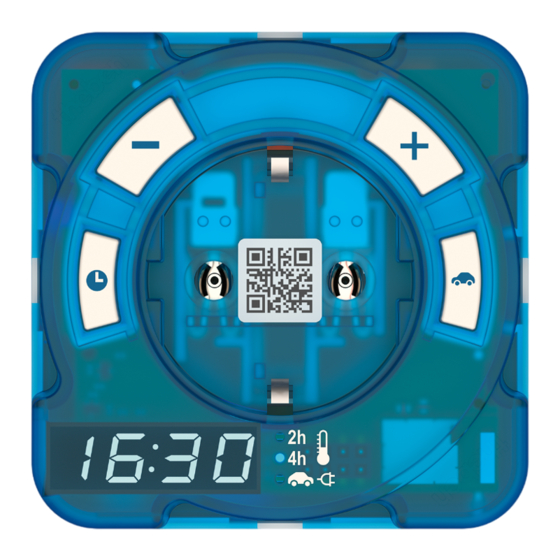

Beim Car Heating Timer BLE handelt es sich um eine
Steckdosenschaltuhr (beleuchtet) mit Tagesprogramm.
•
Manuell oder über das Smartphone per Bluetooth (mit
der App AT-1 Hybrid) bedienbar.
•
Mit integrierter Autolade-Funktion.
2. Sicherheit
Montage und Installation ausschließlich durch
eine Elektrofachkraft, einer Person mit geeigneter
fachlicher Ausbildung, mit Kenntnissen und
Erfahrung, so dass sie Gefahren erkennen und
vermeiden kann, die von der Elektrizität ausgehen
können.
Vor der Montage/Demontage Netzspannung
freischalten und Freischaltung sicherstellen.
Vor Inbetriebnahme und Gebrauch des Produktes
Betriebsanleitung vollständig lesen und beachten.
3. Bestimmungsgemäße Verwendung
•
Der Timer darf nur in der „Car Heating Box" installiert
werden (siehe Abbildung oben).
•
Er steuert eine Steckdose für elektrische Autoheizungen.
Der Benutzer stellt die Abfahrtszeit ein und der Timer
startet die Heizung 2–4 Stunden (je nach Modus) vor
dem Start.
•
Mit dem Timer kann das Auto auch aufgeladen werden.
•
Ein externer Temperatursensor 9070508 kann optio-
nal verwendet werden, mit dem die Vorheizzeit je nach
Außentemperatur geregelt wird.
4. Anschluss
307465
04.12.2020
!
Bei der Installation muss sichergestellt werden, dass der
Außenleiter am rechten Kontakt verkabelt ist.
!
Bei Anschluss des externen Temperatursensors den Timer
spannungsfrei schalten.
5. Einstellungen
Abfahrtszeit einstellen mit Tasten + oder – (die Zeiten
werden automatisch gespeichert)
Modus einstellen: 2 oder 4 Stunden heizen oder Auto
laden
Anzeige des aktivierten Modus für Abfahrtszeit, Ladezeit
(2h, 4h,
Anzeige für Abfahrtszeit (default), Ladezeit oder Uhrzeit
Uhrzeit einstellen/abfragen
Externer Temperatursensor (9070508, optional)
anschließbar
6. Manuelle Bedienung
Uhrzeit einstellen/ändern
Taste
> 3 s drücken.
†
Mit den Tasten + und – (
†
len oder ändern (nach 5 s wird automatisch gespeichert).
Längeres Drücken startet den Schnelllauf.
Uhrzeit anzeigen
Taste
kurz drücken.
†
▻ Uhrzeit erscheint im Display
Erneut Taste
†
▻ Uhrzeitanzeige wird beendet und Abfahrtszeit wird
angezeigt.
Abfahrtszeit einstellen
Mit den Tasten + und – die Abfahrtszeit einstellen.
†
, wenn Autolade-Modus aktiviert ist)
) die aktuelle Uhrzeit einstel-
.
oder
drücken.
1
