Functie
LED WLAN
- knippert groen: de Fronius Datamanager 2.0 staat in de Service-modus
(Schakelaar IP op de Fronius Datamanager 2.0-insteekkaart staat in stand A
of de Service-modus werd via het inverter-display geactiveerd, het WLAN-
toegangspunt is geopend)
- brandt groen: bestaande WLAN-verbinding
- Knippert afwisselend groen/rood: overschrijding van de tijd dat het WLAN-
toegangspunt na het activeren is geopend (1 uur)
- brandt rood: niet-bestaande WLAN-verbinding
- knippert rood: defecte WLAN-verbinding
- brandt niet wanneer de Fronius Datamanager 2.0 in de Slave-modus staat
LED Verbinding Solar.web
- brandt groen: bestaande verbinding met Fronius Solar.web
- brandt rood: benodigde, maar niet bestaande verbinding met Fronius
Solar.web
- brandt niet: wanneer er geen verbinding met Fronius Solar.web is vereist
LED Voeding
- brandt groen: wanneer er voldoende voeding wordt geleverd via Fronius
Solar Net, is Fronius Datamanager 2.0 gereed voor gebruik.
- brandt niet: bij gebrekkige of niet beschikbare voeding door het Fronius
Solar Net - een externe voeding is vereist
of
wanneer de Fronius Datamanager 2.0 in de Slave-modus staat
- knippert rood: er vindt een update plaats
BELANGRIJK! Tijdens het updateproces de voeding niet onderbreken.
- brandt rood: het update-proces is mislukt
LED Verbinding
- brandt groen: wanneer er een ononderbroken verbinding is binnen 'Fronius
Solar Net'
- brandt rood: wanneer er een onderbroken verbinding is binnen 'Fronius
Solar Net'
- brandt niet wanneer de Fronius Datamanager 2.0 in de Slave-modus staat
Aansluiting LAN
Blauw gemarkeerde Ethernet-interface voor aansluiting van de Ethernet-kabel
I/O's

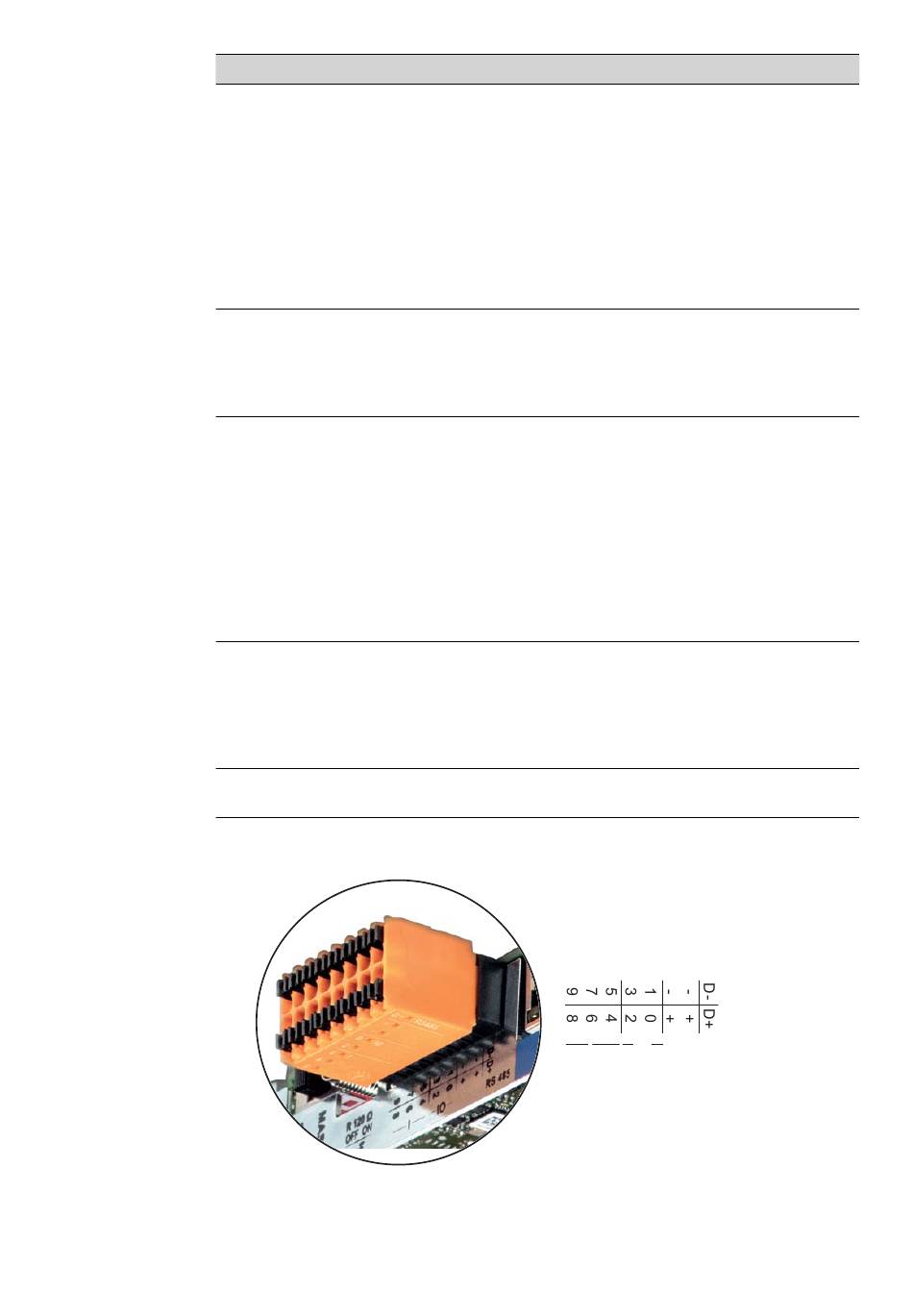

digitale in- en uitgangen
I IO RS485
