Nr.
(2)
(3)
(4)
(5)
(6)
(7)
18
Funktion
LED WLAN
- blinkt grün: der Fronius Datamanager 2.0 befindet sich im Service-Modus
(Schalter IP an der Fronius Datamanager 2.0 Steckkarte ist in Position A
oder der Service-Modus wurde über das Wechselrichter-Display aktiviert,
der WLAN Access Point ist geöffnet)
- leuchtet grün: bei bestehender WLAN-Verbindung
- blinkt abwechselnd grün/rot: Überschreitung der Zeit, wie lang der WLAN
Access Point nach dem Aktivieren geöffnet ist (1 Stunde)
- leuchtet rot: bei nicht bestehender WLAN-Verbindung
- blinkt rot: fehlerhafte WLAN-Verbindung
- leuchtet nicht, wenn sich der Fronius Datamanager 2.0 im Slave-Modus
befindet
LED Verbindung Solar.web
- leuchtet grün: bei bestehender Verbindung zu Fronius Solar.web
- leuchtet rot: bei erforderlicher, aber nicht bestehender Verbindung zu Fro-
nius Solar.web
- leuchtet nicht: wenn keine Verbindung zu Fronius Solar.web erforderlich ist
LED Versorgung
- leuchtet grün: bei ausreichender Stromversorgung durch das Fronius Solar
Net; Der Fronius Datamanager 2.0 ist betriebsbereit.
- leuchtet nicht: bei mangelhafter oder nicht vorhandener Stromversorgung
durch das Fronius Solar Net - eine externe Stromversorgung ist erforderlich
oder
wenn sich der Fronius Datamanager 2.0 im Slave-Modus befindet
- blinkt rot: während eines Update-Vorganges
WICHTIG! Während eines Update-Vorganges die Stromversorgung nicht
unterbrechen.
- leuchtet rot: der Update-Vorgang ist fehlgeschlagen
LED Verbindung
- leuchtet grün: bei aufrechter Verbindung innerhalb des 'Fronius Solar Net'
- leuchtet rot: bei unterbrochener Verbindung innerhalb des 'Fronius Solar
Net'
- leuchtet nicht, wenn sich der Fronius Datamanager 2.0 im Slave-Modus
befindet
Anschluss LAN
Ethernet-Schnittstelle mit blauer Farbmarkierung, zum Anschließen des Ether-
net-Kabels

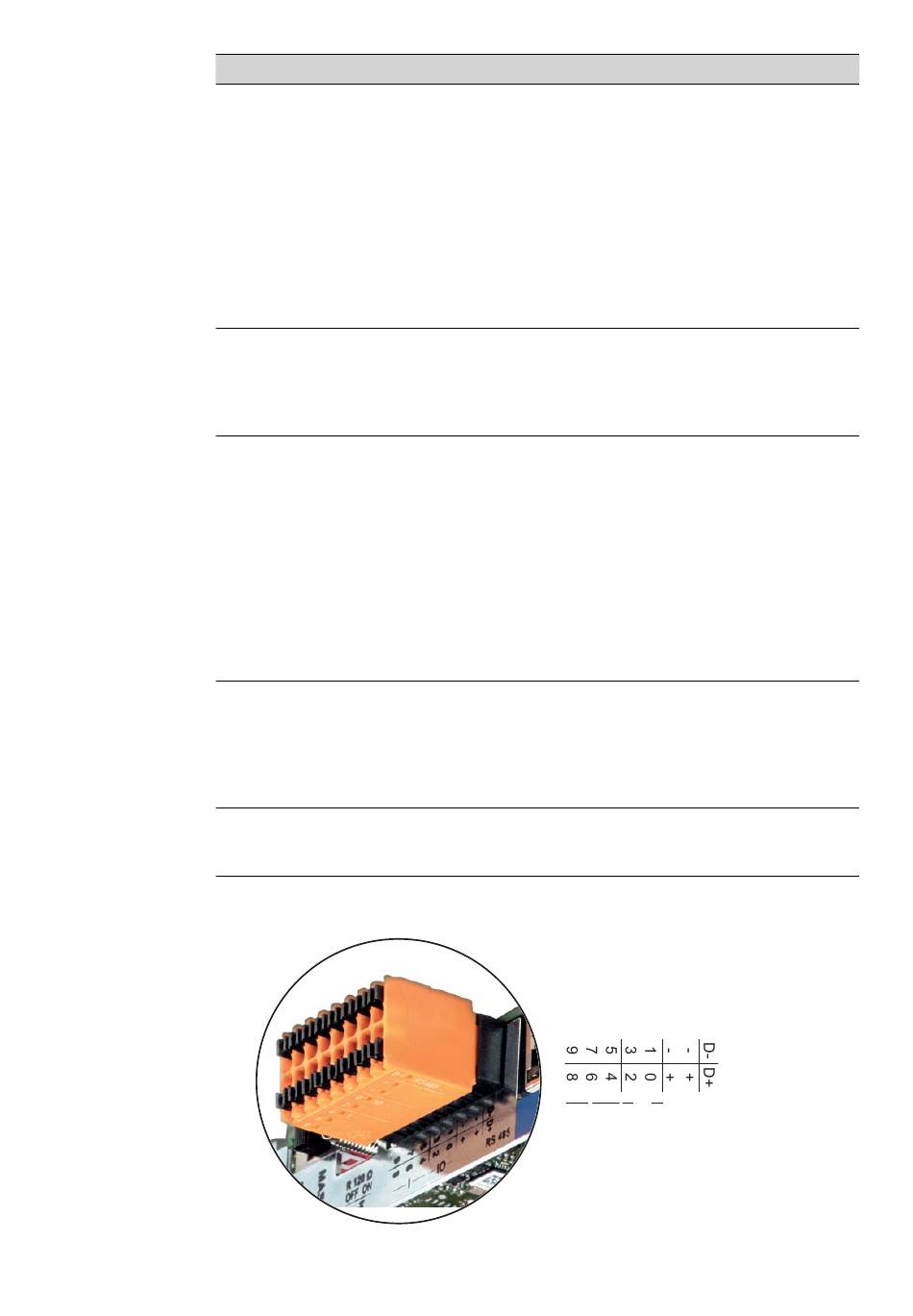

I/Os
digitale Ein- und Ausgänge
I IO RS485
