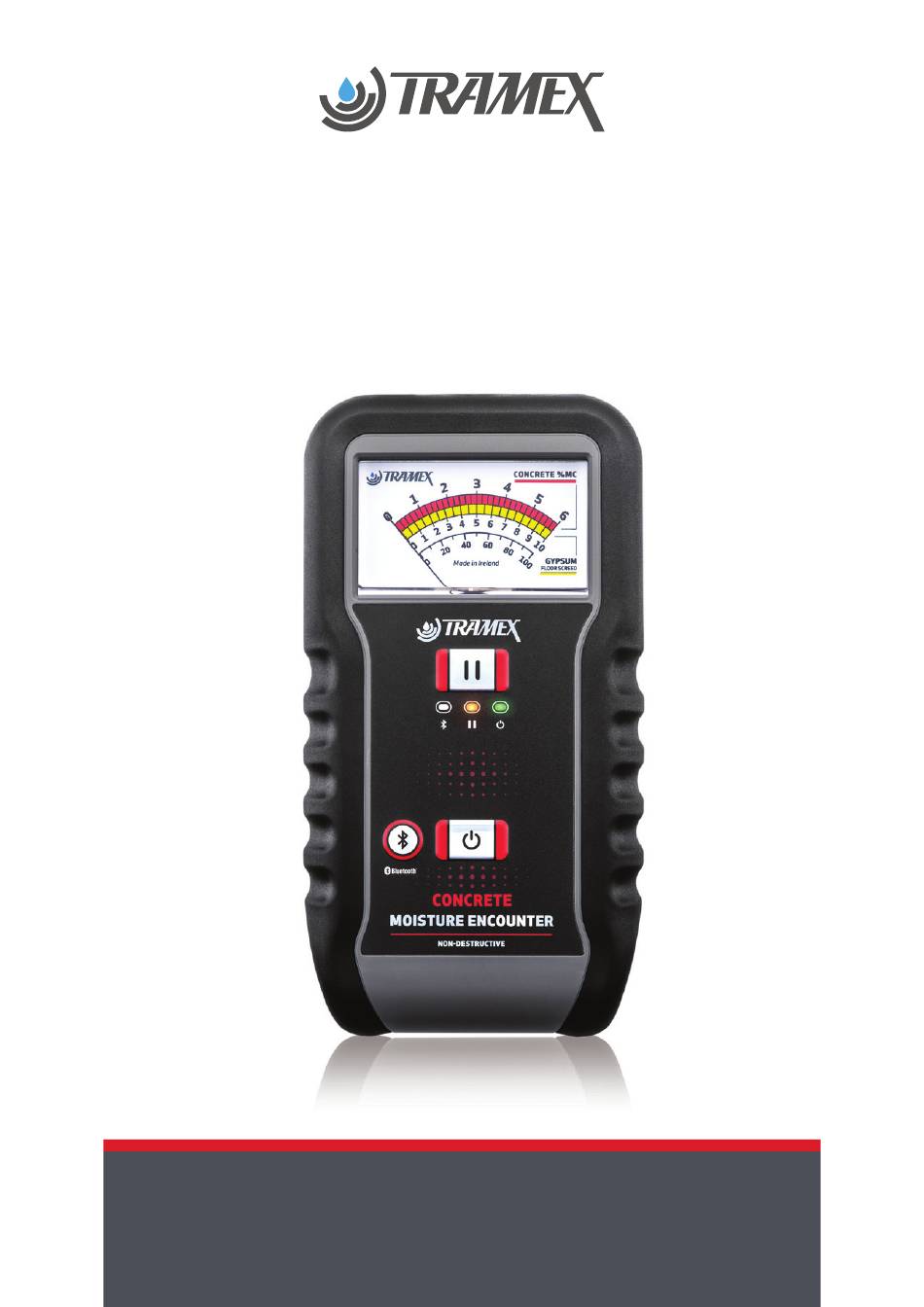

- Seite 1 CONCRETE MOISTURE ENCOUNTER CME5 USER GUIDE...
-
Seite 2: Inhaltsverzeichnis
FEUCHTIGKEITSMESSGERÄT CME5 INHALTSVERZEICHNIS Einleitung....................2 Wie es funktioniert................3-4 Gerätefunktionen................5-7 Arbeiten mit Ihrem Feuchtigkeitsmessgerät 5....8 • Trocknungszeit für Betonböden und Estriche..8 • Konditionierung und Vorbereitung vor dem Test..9 Bedienungsanleitung..............10-12 Einschränkungen................13 Kalibrierung..................13 Garantie....................14 Garantieansprüche .................15 Produktentwicklung................15 Sicherheit.....................16 Kontakt Informationen..............17... -
Seite 3: Einleitung
FEUCHTIGKEITSMESSGERÄT CME5 EINLEITUNG Hallo! Vielen Dank, dass Sie unserer Marke vertrauen und sich für das Feuchtigkeitsmessgerät CME5 von Tramex entschieden haben. Es ist unser Ziel, sicherzustellen, dass Sie mit dem, was Sie bei uns gekauft haben, immer zufrieden sind. Lassen Sie uns also bitte wissen, wenn Sie Fragen haben, und seien Sie versichert, dass wir immer hier sind, um Ihnen zu helfen. -
Seite 4: Wie Es Funktioniert
Betone, Fußböden und Estriche auf Ausmaß und Quelle von Wasserschäden geprüft und der Trocknungsprozess kontrolliert werden. WIE ES FUNKTIONIERT Das Feuchtigkeitsmessgerät CME5 erkennt und bewertet die Feuchtigkeitsverhältnisse in der Zementplatte oder im Estrich durch zerstörungsfreie Messung der elektrischen Impedanz, die sich proportional zum Feuchtigkeitsgehalt des zu prüfenden... - Seite 5 Das Feuchtigkeitsmessgerät CME5 erkennt diesen Strom, ermittelt seine Amplitude und wandelt ihn in einen Feuchtewert um. Durch einfaches Herunter- drücken des Feuchtigkeitsmessgeräts CME5 auf die Oberfläche an strategisch ausgewählten Stellen kön- nen in kürzester Zeit Sofortmessungen über eine große Fläche vorgenommen werden.
-
Seite 6: Gerätefunktionen

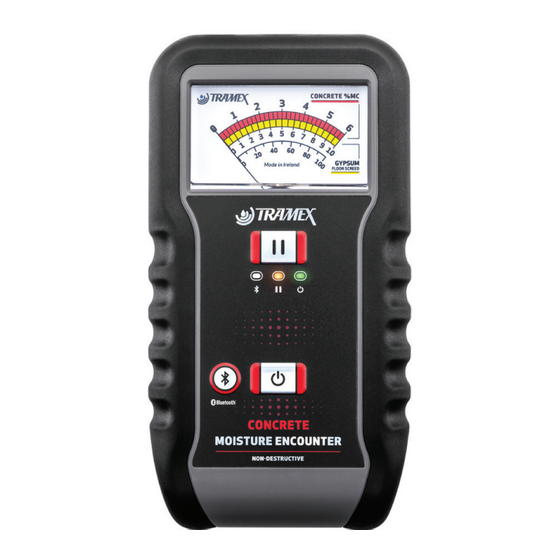

FEUCHTIGKEITSMESSGERÄT CME5 GERÄTEFUNKTIONEN Die Vorderseite des Instruments mit kurzen Hinweisen zu den Druckknopfsteuerungen und LED-Anzeigen ist unten abgebildet. 85mm 85mm 1 = Drehspulmesser. D rehspulmesser. 2 = Bluetooth EIN LED 3 = Blinkende LED gedrückt halten. 4 = Bluetooth-Taste 5 = Halt-Taste. - Seite 7 • Drei einfache Druckknöpfe - Ein / Aus; Halt; Blue- tooth; mit entsprechenden LED-Anzeigen. • Das Feuchtigkeitsmessgerät CME5 verfügt über drei Skalen: Oberste Skala - Rot - Anzeige des Betonfeuchtig- keitsgehalts (MC%) für Betonplatten und Sand / Zement-Estriche, 0 - 6% Feuchtigkeit nach Masse / Gewicht gemäß...
- Seite 8 Drehspulenmessgerät ein, um das Aufzeichnen von Messwerten zu vereinfachen. • Wenn HALTEN vor dem automatischen Auss- chalten des Feuchtigkeitsmessgeräts CME5 aus- gewählt wurde, wird der eingefrorene Zählerstand digital gespeichert und bei der nächsten Auswahl von EIN / AUS wiederhergestellt.
-
Seite 9: Arbeiten Mit Ihrem Feuchtigkeitsmessgerät
FEUCHTIGKEITSMESSGERÄT CME5 ARBEITEN MIT DEM FEUCHTIGKEITSMESSGERÄT 5 Trocknungszeit für Betonböden und Estriche Betonböden und Estriche müssen vor dem Verlegen von Bodenbelägen oder dem Auftragen von Beschichtungen ausreichend trocknen. Hersteller solcher Systeme verlangen im Allgemeinen, dass Feuchtigkeitstests vor der Installation oder Verwendung auf einer Bodenplatte durchgeführt werden. -
Seite 10: Konditionierung Und Vorbereitung Vor Dem Test
FEUCHTIGKEITSMESSGERÄT CME5 der Trocknungszeit und vor dem Aufbringen des Bodenbelags sollte der Boden mit dem Feuchtigkeits- messgerät CME5 regelmäßig auf Feuchtigkeitsgehalt überprüft werden. Konditionierung und Vorbereitung vor dem Test Die besten und genauesten Ergebnisse erzielen Sie, wenn Sie die vorhandene Feuchtigkeitsmenge und die... - Seite 11 FEUCHTIGKEITSMESSGERÄT CME5 dabei unbedingt die entsprechenden Sicherheits- und Gesundheitspraktiken. • Entfernen der Abdeckmaterialien und Reinigung, falls erforderlich, sollten mindestens 48 Stunden vor dem Test erfolgen. • Die Verwendung von Reinigungsmethoden auf Was- serbasis, die zu einer erhöhten Oberflächen- und/ oder Untergrundfeuchtigkeit in der Platte führen...
-
Seite 12: Bedienungsanleitung
Das Gerät wird für einige Zeit weiterar- beiten, aber es wird empfohlen, dass die Batterien so bald wie möglich ausgetauscht werden. Das Feuchtigkeitsmessgerät CME5 verfügt über eine drahtlose Bluetooth-Verbindung. Wenn Sie eine APP zum Aufzeichnen von Messwerten und Informationen verwenden möchten, stellen Sie sicher, dass Bluetooth eingeschaltet ist und die LED-Anzeige leuchtet. - Seite 13 FEUCHTIGKEITSMESSGERÄT CME5 Stellen Sie sicher, dass alle federbelasteten Elektro- denstifte vollständig zusammengedrückt sind. Ablesen des analogen CME5-Drehreglers für das Feuchtigkeitsmessgerät: • Oberste Skala - Rot - Anzeige des Betonfeuchtig- keitsgehalts (MC%) für Betonplatten und Sand / Zement-Estriche, 0 - 6% Feuchtigkeit nach Masse / Gewicht gemäß...
- Seite 14 FEUCHTIGKEITSMESSGERÄT CME5 • Wenn das Feuchtigkeitsmessgerät CME5 im HALTEN-Modus ausgeschaltet wird, wird der eingefrorene Messwert digital gespeichert und beim erneuten Einschalten wiederhergestellt. • Drücken Sie die Halt-Taste erneut, um den einge- frorenen Messwert zu löschen und weitere Mes- sungen vorzunehmen.
- Seite 15 FEUCHTIGKEITSMESSGERÄT CME5 HINWEIS Das Feuchtigkeitsmessgerät CME5 ist kalibriert, um den Feuchtigkeitsgehalt in Prozentsatzmess- werten auf einer sauberen, blanken staubfreien Betonbodenplatte anzugeben, daher sollten Able- sungen auf Betonplatten durch Farbe, Beschichtung, Klebstoffe oder andere Materialien auf der Ober- fläche der Platte als qualitativ oder vergleichend und nicht als quantitativ betrachtet werden.
-
Seite 16: Einschränkungen
Messungen im Betonsubstrat durch dicke Bodenbeläge wie Holz. Für diesen Zweck ist das Tramex Feuchtigkeitsmessgerät besser geeignet. Feuchtigkeitsmesswerte, die mit dem Feuchtigkeits- messgerät CME5 gemessen wurden, geben die Be- dingungen zum Zeitpunkt der Prüfung an. KALIBRIERUNG Für die regelmäßige Beurteilung Ihres Feuchtigkeits- messgeräts CME5 im Feuchtemessmodus vor Ort ist... -
Seite 17: Garantie
Fehler auf, repariert Tramex nach eigenem Ermessen das fehlerhafte Produkt ohne Berechnung der Kosten für Teile und Arbeitsleistung oder stellt einen Ersatz für das fehlerhafte Produkt, das an Tramex Ltd. zurückgesandt wurde, zur Verfügung. Diese Garantie gilt nicht für Mängel, Ausfälle oder Schäden, die durch unsachgemäße Verwendung oder unsachgemäße oder... - Seite 18 FEUCHTIGKEITSMESSGERÄT CME5 In keinem Fall haften Tramex, seine Vertreter oder Vertriebshändler gegenüber dem Kunden oder einer anderen Person, Firma oder Organisation für besondere, indirekte oder Folgeschäden jeglicher Art (einschließlich, ohne Einschränkung, Geschäfts- verluste, Einnahmen, Gewinne, Daten, Ersparnisse oder Goodwill), unabhängig davon, ob dies auf einer Handlung, einem Verstoß, einem Versäumnis, einem...
-
Seite 19: Garantieansprüche
Ihren Lieferanten oder an Tramex Ltd. zurückgesandt werden. PRODUKTENTWICKLUNG Es ist die Politik von Tramex, alle Produkte kontinuierlich zu verbessern und zu aktualisieren. Wir behalten uns daher das Recht vor, die Spezifikation oder das Design dieses Instruments ohne vorherige Ankündigung zu ändern.
