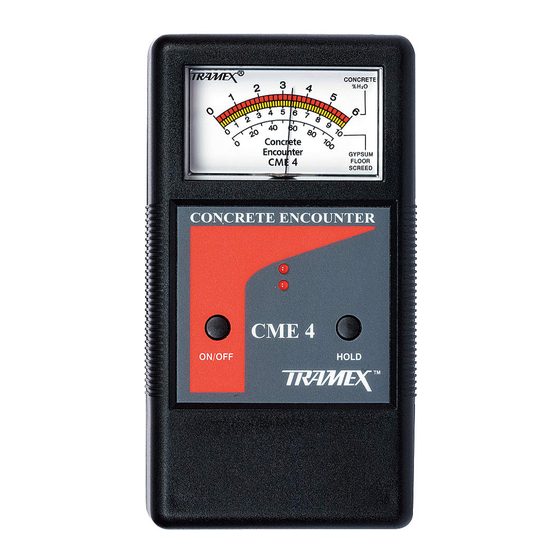

TRAMEX CME 4 Benutzerhandbuch
Beton-feuchtigkeitsmessgerät
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für TRAMEX CME 4
Inhaltszusammenfassung für TRAMEX CME 4
- Seite 1 0908...
- Seite 2 CME4/0908 TRAMEX FEUCHTEMESSGERÄTE SURVEY ENCOUNTER: Das intelligente Feuchtemessgerät Hochmoderner zerstörungsfreier Baufeuchtemesser und Datenlogger. CONCRETE ENCOUNTER CME 4 Zur zerstörungsfreien Feuchtemessung an Beton. MRH KIT Komplettgerät zur Messung von Feuchtigkeit und Nässe. Zerstörungsfreie Feuchtemessungen mit 5 Skalen an Holz, Bedachungen, Mauerwerk, Trockenwänden und Laminat.
-
Seite 3: Inhaltsverzeichnis
Concrete Encounter CME4 Benutzerhandbuch CME4/0908 Inhaltsverzeichnis Einleitung..............Funktionsweise ............Funktionen.............. Bedienhinweise ............ Funktionsweise des Concrete Encounter CME 4 Trockenzeiten für Betonböden und Estrich .. Feuchtemessung in einer Bodenplatte ..Messbedingungen und -vorbereitung ..Messverfahren .......... Kalibrierung ............Beschränkungen ..........Garantie .............. -
Seite 4: Funktionsweise
Materials seinem Feuchtigkeitsgehalt abhängt. Zur Messung der elektrischen Impedanz wird zwischen den Elektroden ein Niederfrequenz- Wechselstromfeld erstellt (s. nachfolgende Zeichnung). Gerät frei in der Luft gehalten Sendeelektrode Empfängerelektrode Concrete Encounter CME 4 Federstifte Glasfaserplatte Kupferelektrode Messung wird Instrument gegen Materialoberfläche gedrückt... -
Seite 5: Funktionen
Concrete Encounter CME4 Benutzerhandbuch CME4/0908 Funktionen Dank der analogen und digitalen Technik bietet der Concrete Encounter CME 4 zahlreiche neue Funktionen, die das Gerät noch leistungsfähiger machen. • Bedienbar über zwei einfache Drucktasten, ON/OFF (Ein/Aus) und HOLD (Wert halten) •... - Seite 6 Das Gerät ist noch für einige Zeit funktionsfähig, wir empfehlen jedoch, die PP3-Batterie (9V) so bald wie möglich auszuwechseln.] 2. Drücken Sie den Concrete Encounter CME 4 direkt auf die Oberfläche des Prüfmaterials und achten Sie darauf, dass alle Federstifte der Elektroden vollständig...
- Seite 7 Die Werte dienen als Richtlinie und ersetzen nicht die Kalziumkarbid- Messungen, falls diese vorgeschrieben sind. Wenn eine Kalziumkarbid-Messung zwingend vorgeschrieben ist, sollten Sie mit dem Tramex CME 4 Messungen am Estrich vornehmen, zufriedenstellender Feuchtegehalt erreicht ist. Führen Sie dann die Kalziumkarbid-Messung durch, um sicherzustellen, dass die Messwerte den Vorgaben entsprechen.
-
Seite 8: Funktionsweise Des Concrete Encounter Cme 4
Halte-Modus abschaltet, wird der Messwert auf der Skala digital gespeichert und beim nächsten Einschalten angezeigt. Drücken Sie erneut auf die HOLD-Taste , um den Halte-Modus aufzuheben. Funktionsweise des Concrete Encounter CME 4 Trockenzeiten für Betonböden und Estrich Betonböden Estrichbeläge müssen... -
Seite 9: Feuchtemessung In Einer Bodenplatte
Feuchtegehalt der Bodenoberfläche und/oder -untergründe führen und zu erhöhten Messwerten führen. Während der Messungen mit dem CME 4 sollten keine Wasserspuren auf dem Beton sichtbar sein. Führen Sie keine Messungen an Stellen mit direktem Sonnenlicht oder in der Nähe von Wärmequellen durch. -
Seite 10: Kalibrierung
Zur regelmäßigen Ausrichtung des Concrete Encounter CME 4 vor Ort liefert Tramex eine Kalibrierplatte. Wenn die Messwerte außerhalb der festgelegten Toleranzen liegen, sollten Sie den Concrete Encounter CME 4 zur Neukalibrierung an uns zurücksenden. Kalibrierungseinstellungen dürfen nur von Tramex selbst oder deren autorisierten Servicestellen durchgeführt werden. -
Seite 11: Beschränkungen
Vergleichsmessungen an Betonuntergründen durch dicke Bodenbeläge, z.B. Holz, geeignet. Verwenden Sie für diese Zwecke den Trames Moisture Encounter Plus (ME Plus) oder den MRH. Die mit Hilfe des CME 4 ermittelten Messwerte geben Auskunft über den Zustand zum Zeitpunkt der Messung.
