Anschluss An Externen Zuheizer Und Heizungsanlage - Buderus WLW196i.2 AR IDU iB Installationsanleitung

1

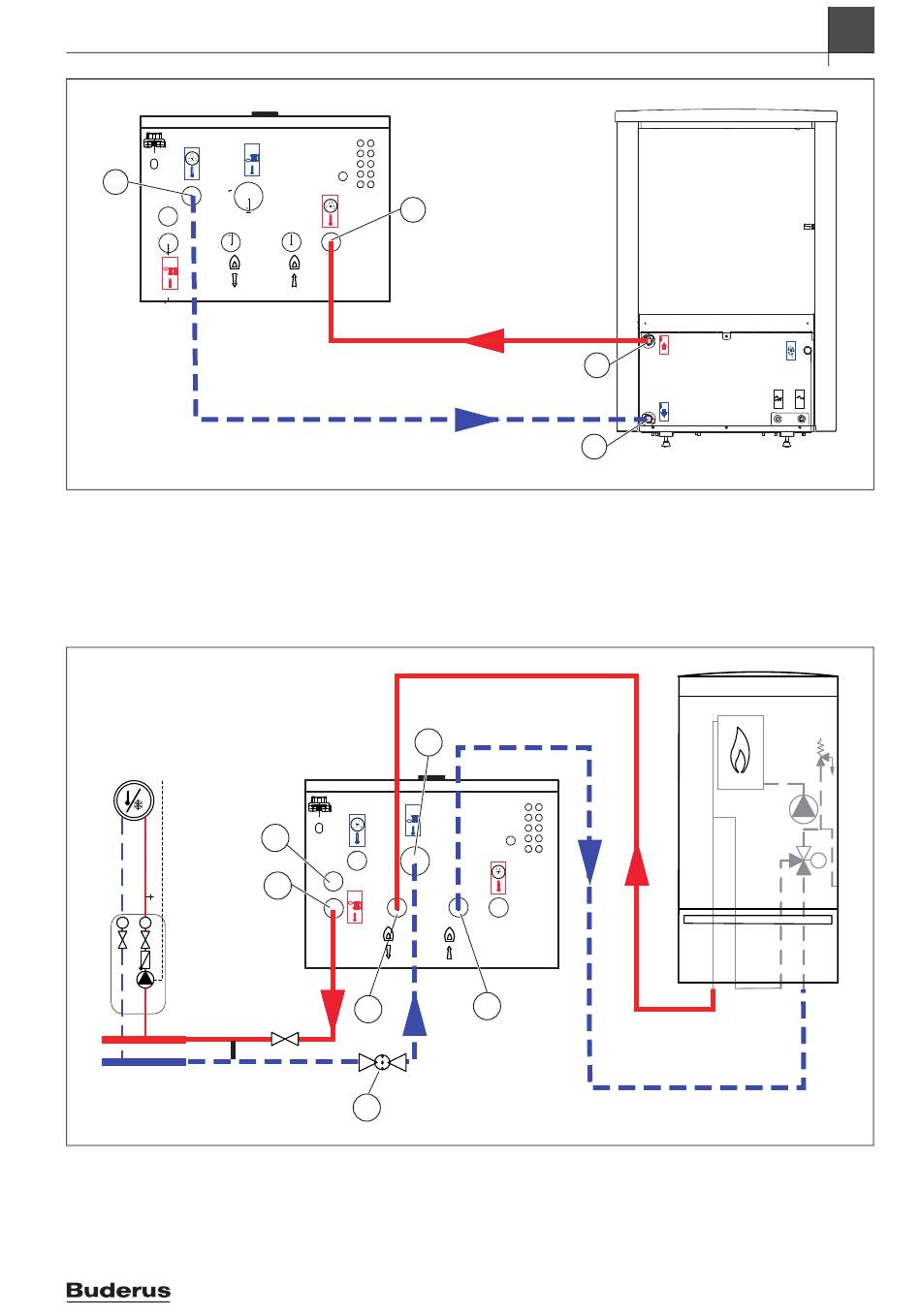

Bild 6 Anschluss der Inneneinheit an die Wärmepumpe
[1] Wärmeträgerausgang (zur Wärmepumpe)
[2] Wärmeträgereingang (von der Wärmepumpe)
[3] Vorlauf von Wärmepumpe
[4] Zurück zur Wärmepumpe
5.5.2

Anschluss an externen Zuheizer und Heizungsanlage

Folgende Anschlüsse an der Inneneinheit vornehmen:
T T
Bild 7 Anschluss der Inneneinheit mit Mischer für externen Zuheizer an die Heizungsanlage und den Zuheizer
[1] Rücklauf zum Zuheizer
[2] Vorlauf vom Zuheizer
[3] Vorlauf zum Heizsystem
[4] Ablauf des Sicherheitsventils
WLW196i.2 AR/IR IDU iB – 6721817761 (2020/07)
2
5
4
3
2
6
3
4
1. Ablaufschlauch abwärts in einen frostfreien Ablauf verlegen.
2. Leitung zum externen Zuheizer anschließen.
3. Leitung vom externen Zuheizer anschließen.
4. Vorlauf an die Heizungsanlage anschließen.
5. Rücklauf von der Heizungsanlage anschließen.
1
[5] Rücklauf aus der Heizungsanlage
[6] Partikelfilter
5
Installation
<50V 230V
/
