HEIZUNGSINSTALLATIONSANLEITUNG
SCHIRMMONTAGE (SEPARAT ERHÄLTLICH)

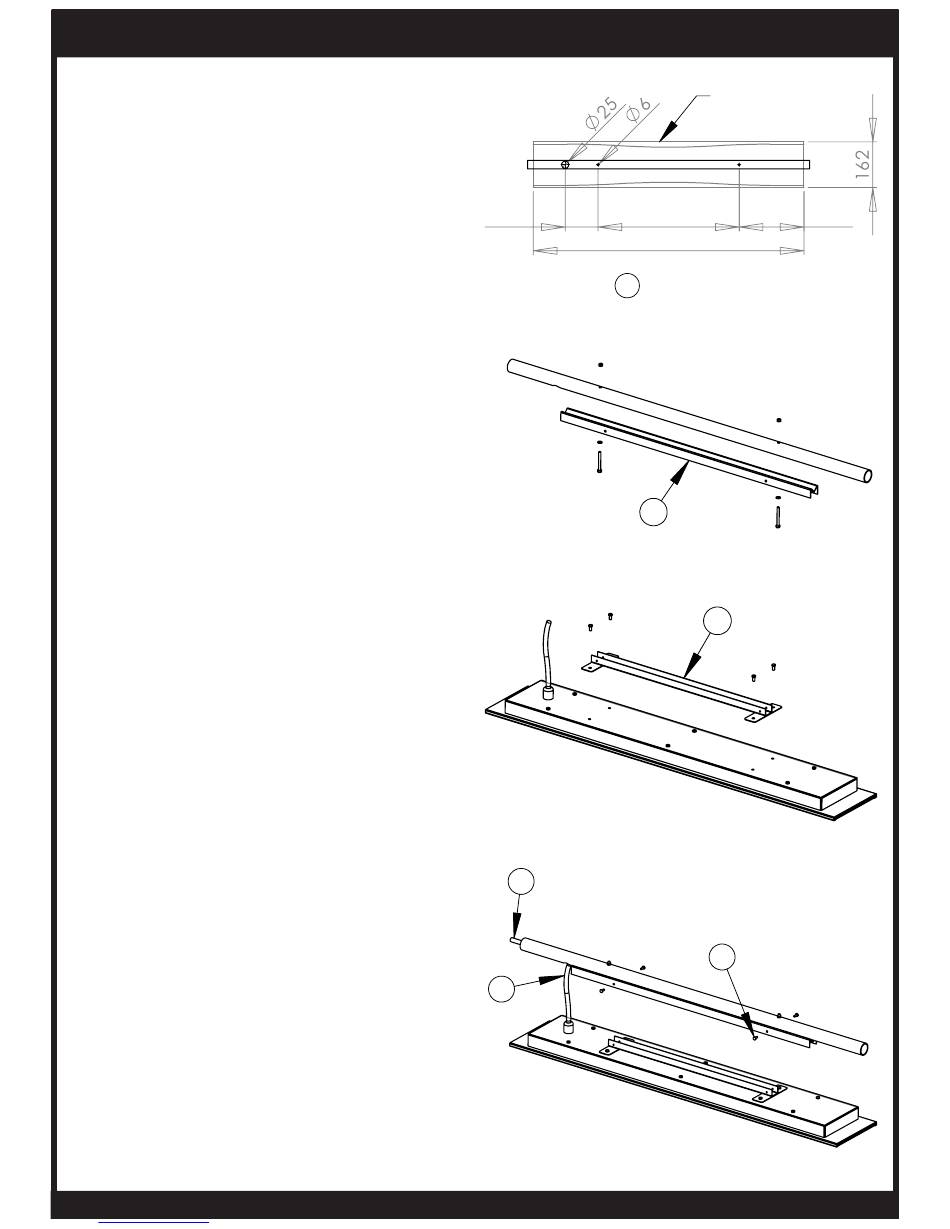

1. Die Heizgeräte müssen auf Metallschirmarme montiert
werden.
Die Heizgeräte müssen mit einem Abstand der
Heizfläche von mindestens 2400 mm vom Boden
installiert werden.
Montagebohrungen im Schirmarm.
2 x Ø 6,0 mm-Löcher auf beiden Seiten des Arms.
1 x Ø 25,0 mm-Loch nur auf der Unterseite des Arms.
Das Ø 25,0 mm-Loch muss am Ende des zur Stromversorgung
führenden Schirmarms angelegt werden.
Der Mindestdurchmesser der Stange muss Ø 30 mm
betragen.
Das Material der Befestigungsstange muss mindestens 200°
C widerstehen.
Der Mindestabstand von der Kante des Heizgeräts zu den
angrenzenden Flächen muss 250 mm betragen.
Der Mindestabstand von der Vorderseite des Heizgeräts zur
Fläche hinter dem Heizgerät muss 180 mm betragen.
Jegliche Fläche/jegliches Material hinter dem Heizgerät,
die/das sich weniger als 180 mm von der Vorderseite des
Heizgeräts befindet, muss mindestens 140° C widerstehen.
Die Fläche/das Material darf keinesfalls
die Befestigungsstange oder die Flächen des Heizgeräts
berühren.
2. Befestigen Sie die Halterung mit M5-Schrauben,
Unterlegscheiben und Stoppmuttern am Schirmarm.
Die mitgelieferte Schraube passt bis zu Ø 30,0 mm
auf den Schirmarm.
3. Befestigen Sie die Heizgerät-Halterung mit M5-Schrauben am
Heizgerät.
4. Heben Sie das Heizgerät in den Schirmarm und stecken Sie
das Stromkabel durch die Stromkabelaussparung.
5. Legen das Heizgerät mit dem Heizgerätehalterungskanal auf
der Innenseite des Schirmhalterungskanals am Schirmarm
an. Schrauben Sie es mit den Blechschrauben an 4 Stellen
fest.
6. Schließen Sie das Heizgerät an die Schirmstromversorgung
an.
