Deckeneinbau - Bromic Heating PLATINUM SMART-HEAT Installations-, Anweisung- Und Wartungsanleitung

HEIZUNGSINSTALLATIONSANLEITUNG
DECKENEINBAU (SEPARAT ERHÄLTLICH)
!
WARNUNG
Die untenstehenden Anweisungen gelten für 10 - 30 mm starke
Decken. Bei stärkeren Decken als 30 mm wenden Sie sich an
Bromic, um alternative Installationsoptionen einzuholen.
!
WARNUNG
Das Heizgerät darf unter keinen Umständen mit Isoliermaterial
oder ähnlichem Material abgedeckt werden.
Während der Installation ist das Stromkabel so zu verlegen, dass es
aus der nächsten Kante des Heizgeräts verläuft und nicht aus der
Mitte oder quer über das Heizgerät.
1. Bereiten Sie den Decken-Formausschnitt vor. Das Heizgerät
muss mit einem Abstand der Heizfläche von mindestens
2400 mm vom Boden installiert werden.
2. Bereiten Sie die Deckenhalterungen vor.
3. Heben Sie den Deckenrahmen hoch und führen Sie
ihn in den Decken-Formausschnitt ein.
4. Schrauben Sie den Deckenrahmen mit M5-Schrauben,
e for ceiling
Unterlegscheiben und Stoppmuttern an den
eiling surfaces
Deckenhalterungen fest. Das zu verwendende Zentrierloch
omic for
s. hängt von der Stärke der Decke ab.
orated rear cover
must be kept clear
5. Schrauben Sie die Sechtskantabstandshalter in die 4
Montagebohrungen. Die Abstandshalter müssen zwischen
den Heizgerät- und den rückseitigen Montagehalterungen
angebracht werden.
6. Bringen Sie die rückseitigen Halterungen mit
M5-Schrauben an den Abstandshaltern an.
ts in position
7. Heben Sie eine Seite des Heizgeräts in die
rame up and into
Deckenrahmenöffnung und heben Sie dann das gesamte
Heizgerät in die Öffnung.
ition with M4x10
8. Drehen Sie das Heizgerät in der Deckenöffnung in
cator hole to use
horizontale Position und lassen Sie es dann in den
ing surface.
Deckenrahmen herunter.
9. Stellen Sie sicher, dass die gesamten vier rückseitigen
Halterungen fest in den Deckenrahmen einrasten und
richten Sie das Heizgerät gerade im Rahmen aus.
10. Schließen Sie das Heizgerät an die Stromversorgung an.
rackets to heater
52
Downloaded from www.Manualslib.com manuals search engine
FORTSETZUNG...
!
WARNUNG
Der senkrechte Mindestabstand von der Decke muss,
gemessen ab der Deckenoberfläche, 300 mm betragen.
Der waagrechte Mindestabstand von der Decke muss,
gemessen ab jeder Kante des Decken-Formausschnitts,
500 mm betragen.
Der Mindestabstand zwischen den Heizgeräten muss,
gemessen ab der Kante des Decken-Formausschnitts,
500 mm betragen.
!
WARNUNG
Es dürfen keine Sparren und Balken geschnitten oder
eingekerbt werden, um das Heizgerät zu installieren.
3
www.bromicheating.com
1008

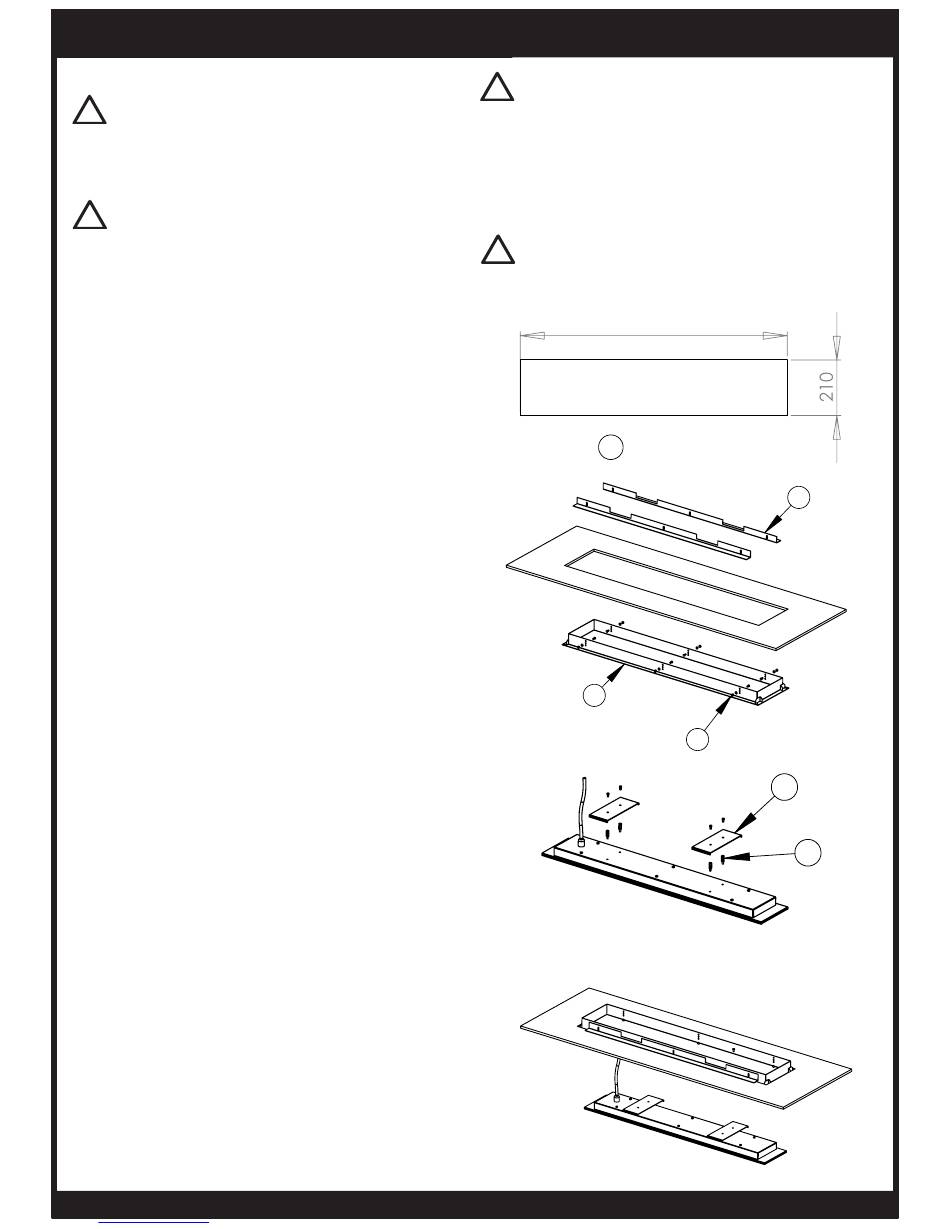

1
