Aufladen des Akkus
• Der Akku des Shuttle kann im eingebauten Zustand aufgeladen werden, aber für den Ladevorgang auch
aus dem Rahmen entnommen werden.
• Um den Akku im ausgebauten Zustand aufzuladen, benötigst du den Lade-Adapter (PN 5J.E4C0C.020),
den du bei Pivot Cycles bestellen kannst.
Aufladen des Akkus im Bike

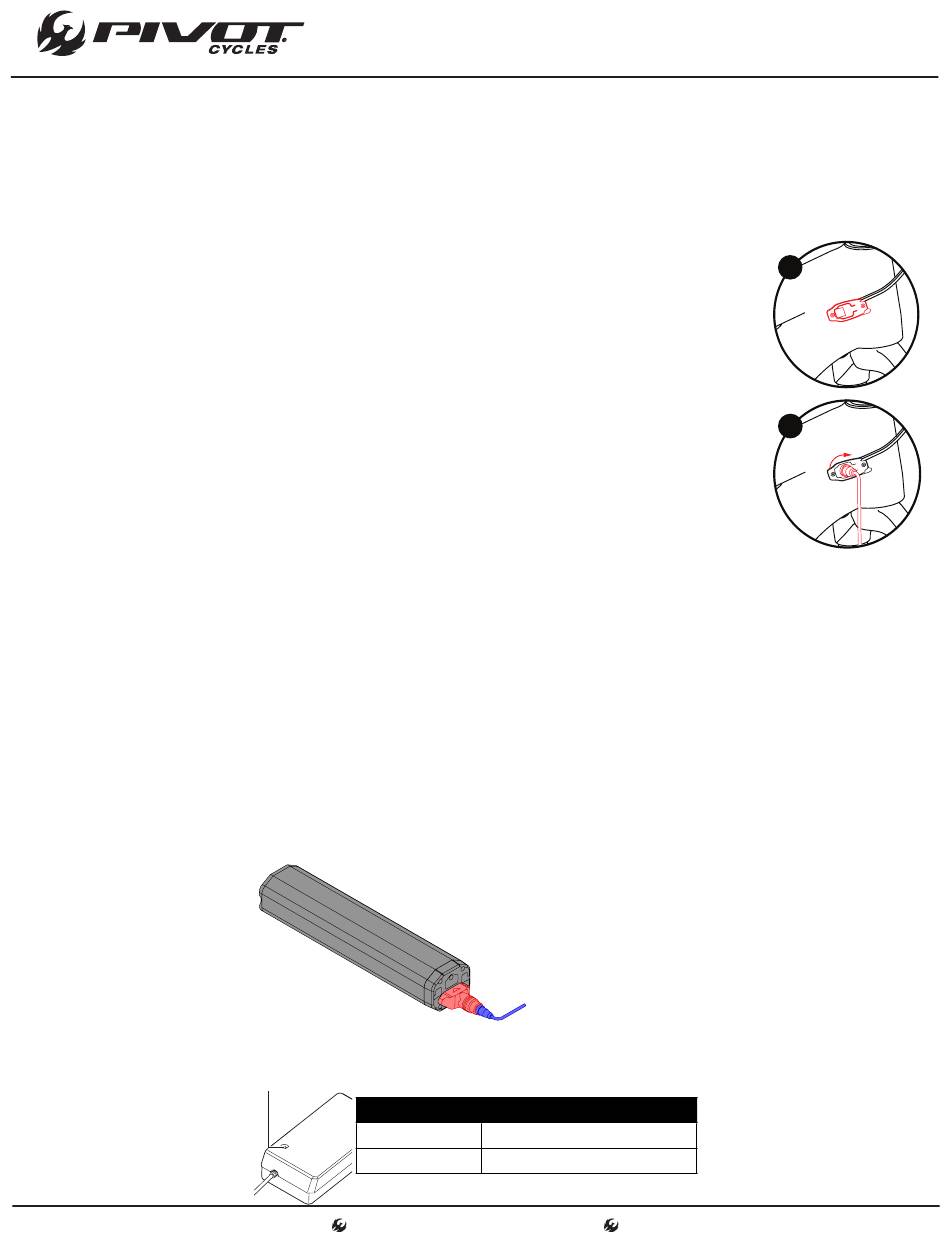

1. Suche die Gummi-Abdeckung am Steuerrohr, die auf der Antriebsseite angebracht
ist (Bild 1).
2. Die Ladebuchse ist in die Kabel-Abdeckkappe integriert. Damit du Zugang zur
Ladebuchse bekommt, musst du die Abdichtung entfernen.
3. Finde den Pin zur Ausrichtung des Ladesteckers. Richte die beiden Teile korrekt
zueinander aus und stecke dann den Ladestecker in die Ladebuchse.
4. Schraube die Überwurfmutter am Ladestecker auf das Gewinde an der Ladebuchse,
um die Steckverbindung zu sichern. (Bild 2)
5. Das Display wird aufleuchten, wenn das Ladegerät richtig angeschlossen ist. Eine
rote LED-Leuchte am Ladegerät leuchtet während dem Ladeprozess. Wenn der
Akku voll ist, leuchtet die LED grün.
6. Nach dem Ladeprozess löst du die Überwurfmutter, ziehst den Stecker ab und
schließt die Abdichtung der Ladebuchse wieder.
Aufladen des Akkus, getrennt vom Bike
1. Entferne den Akku aus dem Rahmen. Eine Anleitung für die Entnahme findest du auf Seite 9 dieses
Handbuchs.
2. Finde den Pin zur Ausrichtung des Ladesteckers. Richte Stecker und Lade-Adapter korrekt zueinander
aus und stecke dann den Ladestecker in die Buchse des Adapters.
3. Schraube die Überwurfmutter am Ladestecker auf das Gewinde am Adapter, um die Steckverbindung
zu sichern.
4. Richte die Kontakte des Adapters mit den Kontakten des Akkus richtig aus und Stecke den Adapter an
den Akku.
5. Eine rote LED-Leuchte am Ladegerät leuchtet während dem Ladeprozess. Der aktuelle Akku-Ladestand
ist an den LED-Leuchten oberhalb der Kontakte des Akkus erkennbar. Wenn der Akku voll ist, leuchtet
die LED am Ladegerät grün.
6. Nach dem Ladeprozess löst du den Akku vom Lade-Adapter

LED Lade-Leuchte

• Sobald der Ladevorgang läuft, leuchtet am Ladegerät eine LED-Leuchte auf.
LED Lade­Leuchte
www.pivotcycles.com
Charger LED Lamp
LED ANZEIGE
Grünes Licht
Rotes Licht
info@pivotcycles.com
Akku
Lade-Adapter (5J.E4C0C.020 - einzeln erhältlich)
Ladegerät
BEDEUTUNG
Akku vollständig aufgeladen
Akku lädt auf

AUFLADEN

1
2
