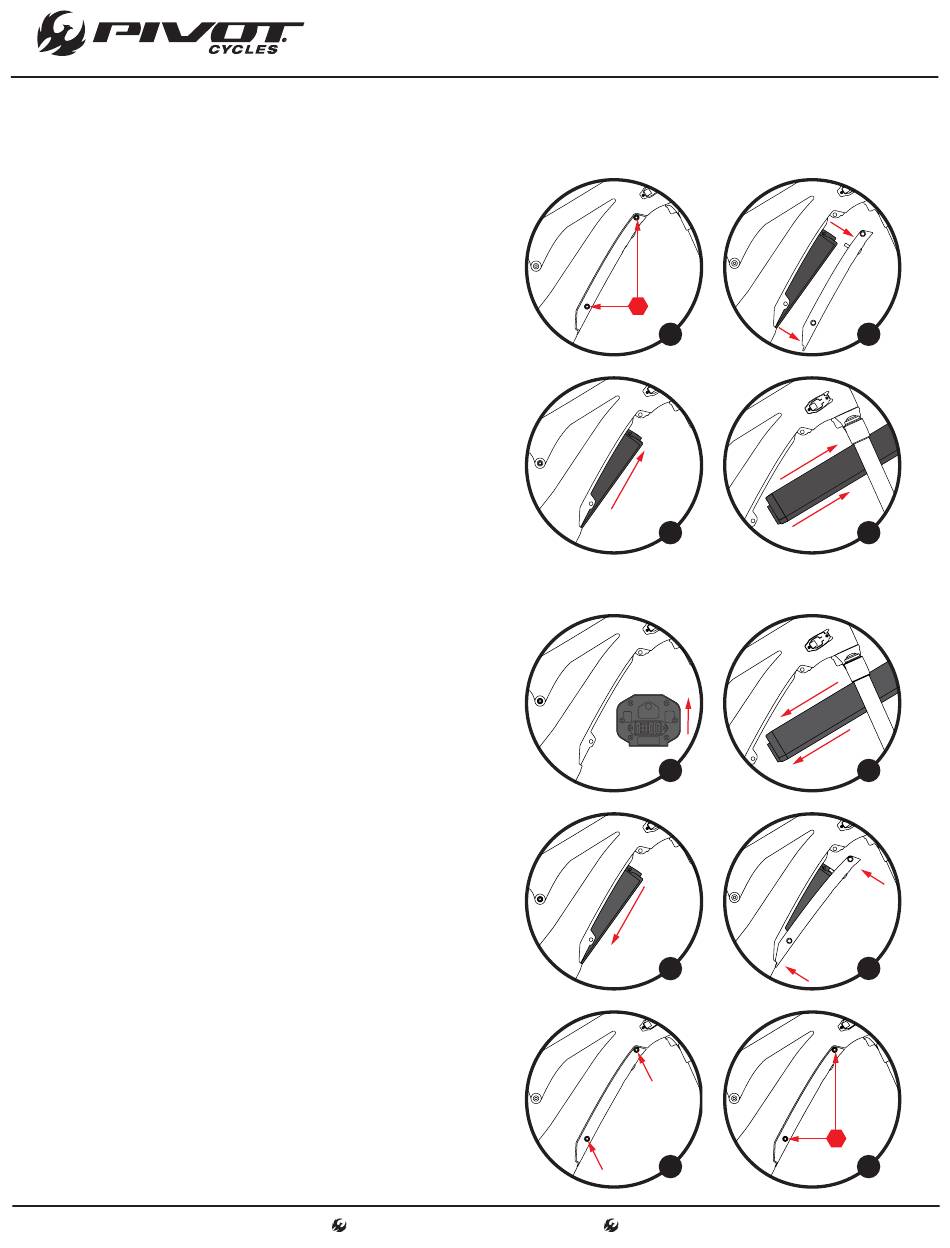

Akku-Entnahme

• Zum Akku-Tausch oder bei fehlender Stromquelle in der Nähe des Fahrrads muss der Akku entnommen
werden.
• Mit auf dem Kopf stehendem Bike könnte dieser Vorgang einfacher gelingen.
1. Mit einem M5-Innensechskant-Schlüssel werden die
beiden Akku-Deckel-Halterungsschrauben entfernt.
2. Nimm den Akku-Deckel vom Rahmen. Der Akku wird
im Rahmen bleiben, wenn der Deckel entnommen
wird.
3. Setze langsam etwas Kraft nach vorne an, um den
Akku vom Terminal-Block im Inneren des Unterrohrs
zu lösen. VORSICHT: Die nötige Kraft zum Lösen
des Akkus könnte dazu führen, dass sich der Akku
plötzlich löst, sobald er von der Aufnahme getrennt
ist.
4. Greife durch die Gabel-Standrohre und ziehe
den Akku vorsichtig durch die Gabel, um ihn zu
entnehmen. Der Akku ist schwer, du brauchst
eventuell beide Hände für diesen Vorgang.

Einbauen des Akkus

• Um den Akku einzubauen, kannst du die Entnahme-Prozedur rückwärts verwenden.
1. Kontrolliere die Anordnung des Akkus, bevor du ihn
einbaust.
2. Führe den Akku vorsichtig durch die Gabel-
Standrohre ins Unterrohr.
3. Drücke den Akku nach unten, um ihn vollständig im
Terminal-Block zu verankern.
4. Lege den vorderen Teil des Akkus an der, am Akku-
Deckel angebrachten, Akku-Halterung an. Richte
den Akku-Deckel an der Öffnung im Rahmen aus
und drücke den Akku-Deckel an den Rahmen.
5. Fette die Schrauben und setze diese wieder in
den Rahmen ein (fange mit der vorderen/oberen
Schraube an), während du Druck auf den Akku-
Deckel ausübst. Die Schrauben sind unterschiedlich
lang. Die kürzere Schraube wird vorne/oben
eingesetzt, die längere Schraube hinten/unten.
6. Ziehe die Schrauben mit 10 Nm fest.
www.pivotcycles.com info@pivotcycles.com
SHIMANO STEPS E-BIKE-SYSTEM
5
1
3
1
3
SHORT
5
LONG
1.877.857.4868
2
4
2
4
5
(10 Nm)
6
