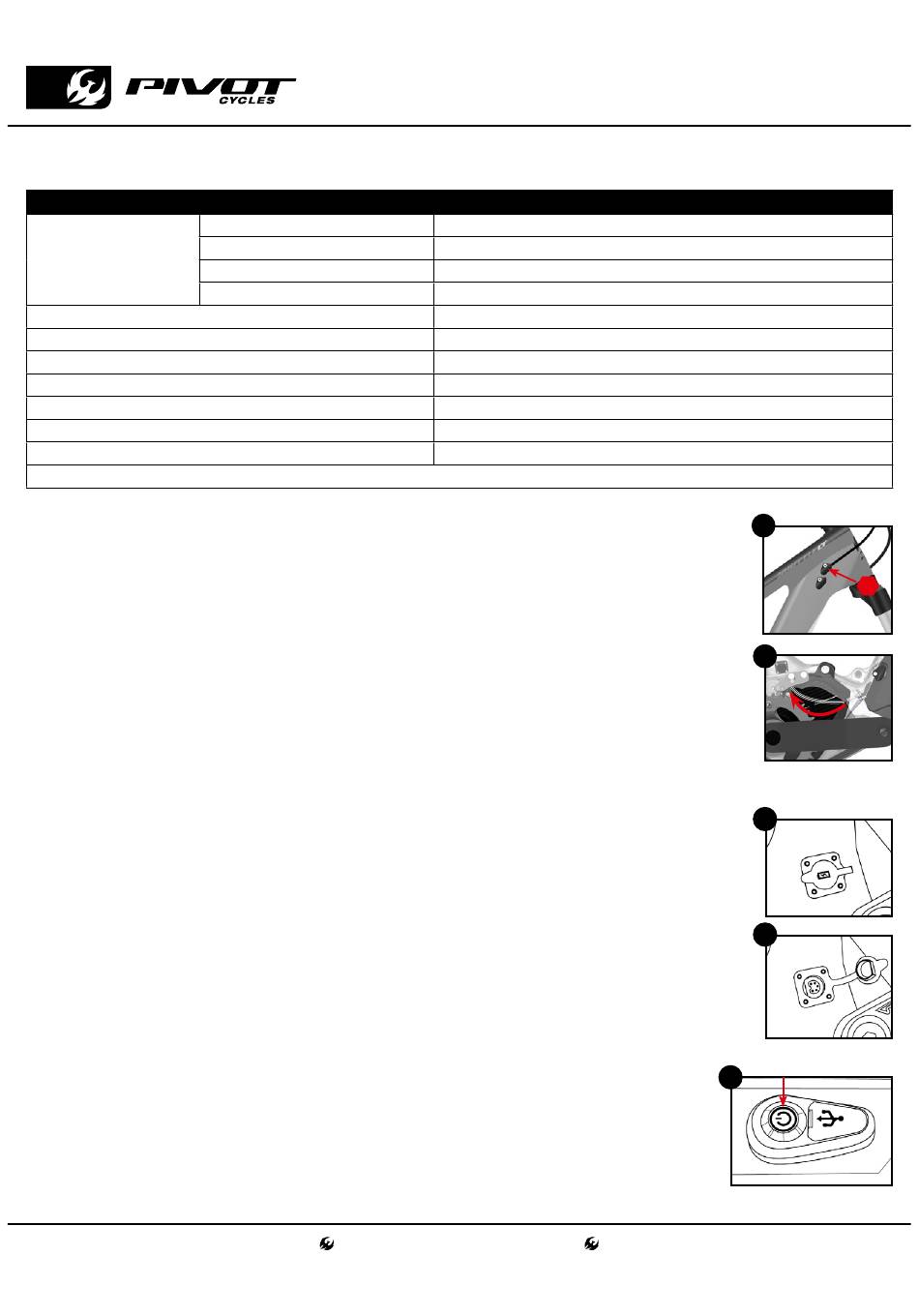

In dieser Kurzanleitung ﬁ ndest du essenzielle Informationen, um dein Bike einzustellen.

Fahrwerks- und Reifendruck-Einstellung

KOMPONENTE

Dämpfer-Luftdruck

(nach Körper gewicht)

Dämpfer Druckstufen-Dämpfung

Dämpfer Zugstufen-Dämpfung

Federgabel-Luftdruck

Federgabel Druckstufen-Dämpfung

Federgabel Zugstufen-Dämpfung

Vorderrad Reifen-Luftdruck

Hinterrad Reifen-Luftdruck

* Diese Einstellungen sind nicht für alle Ausstattungsvarianten übertragbar.

Einstellen der Sattelhöhe

1. Löse mit einem 2-mm-Innensechskant-Schlüssel die Kabel-Klemmung auf der

Antriebsseite. (Abb. 1)

2. Löse mit einem 4-mm-Innensechskant die Sattelstützenklemme und stelle dir deine

gewünschte Sattelhöhe ein.

3. Verwende den 4-mm-Innensechskant, um die Sattelklemme wieder auf 5 Nm fest

anzuziehen.

4. Schließe das Cable-Port-System mit dem 2-mm-Innensechskant, um den Zug der

Variostütze zu klemmen.

ANMERKUNG: Wenn du eine größere Verstellung der Sattelhöhe vornimmst, musst du

möglicherweise die Leitung an der Antriebseinheit vorbei in das Sitzrohr schieben (Abb. 2)

Auﬂ aden des Akkus

ANMERKUNG: Der Akku ist bei Auslieferung nicht komplett aufgeladen

und muss vor dem ersten Gebrauch vollständig aufgeladen werden.

1. Suche die Gummiabdeckung des Ladeanschlusses auf der Nicht-Antriebsseite (Abb. 3)

und ziehe diese ab, um an den Ladeanschluss zu gelangen.

2. Suche den Ausrichtungsstift am Ladegerät. Stecke das Ladekabel in den

Ladeanschluss und achte darauf, dass das Kabel und der Anschluss richtig

ausgerichtet sind. (Abb. 4)

3. Das Display leuchtet kurz auf, wenn das Ladegerät richtig angeschlossen ist.

Die LED-Lampe des Ladegeräts leuchtet während des Ladevorgangs rot und leuchtet

grün, wenn der Ladevorgang abgeschlossen ist.

4. Ziehe das Kabel aus dem Anschluss und schließe die Gummiabdeckung, wenn der

Ladevorgang abgeschlossen ist.

Ein- und Ausschalten des Systems

•

Die Ein-/Ausschalttaste befi ndet sich am oberen Ende des Oberrohrs. (Abb. 5)

•

Drücke auf das Power-Symbol, um das System einzuschalten.

•

Während der Akku lädt, kann das System nicht eingeschaltet werden.

•

Wenn das Fahrrad 10 Minuten lang nicht bewegt wurde, schaltet sich das System

automatisch ab.

Körpergewicht [kg] in [bar]

Körpergewicht [kg] in [psi]

Körpergewicht [lbs] in [bar]

Körpergewicht [lbs] in [psi]
