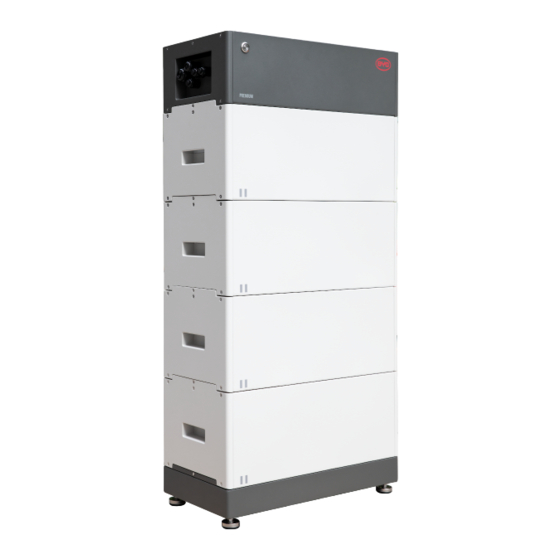

BYD Battery-Box Premium HVS / HVM
Service- Leitfaden und Checkliste
Version 1.3
Gültig für
HVS 5.1 / 7.7 / 10.2 / 12.8
HVM 8.3 / 11.0 / 13.8 / 16.6 / 19.3 / 22.1
Wichtig: Die Installation und alle anderen Arbeiten oder Messungen in Kombination mit der Battery-Box
Premium dürfen nur von professionellen und qualifizierten Elektrikern durchgeführt werden.
Dieser Leitfaden ist eine verkürzte Hilfe für die Battery-Box und ersetzt nicht die Originalanleitung, die Sie unter
www.eft-systems.de oder www.bydbatterybox.com finden. Technische Änderungen vorbehalten, alle Angaben
ohne Gewähr. A chtung: Hochspannung! Unsachgemäße Handhabung kann zu Gefahren und Schäden führen.
Stellen Sie sicher, dass Sie die aktuellste Version dieses Service
Dokuments verwenden. (Verfügbar unter: w ww.eft-systems.de oder
www.bydbatterybox.com )
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BYD Premium HVS Serie
Inhaltszusammenfassung für BYD Premium HVS Serie
- Seite 1 BYD Battery-Box Premium HVS / HVM Service- Leitfaden und Checkliste Version 1.3 Gültig für HVS 5.1 / 7.7 / 10.2 / 12.8 HVM 8.3 / 11.0 / 13.8 / 16.6 / 19.3 / 22.1 ...
-
