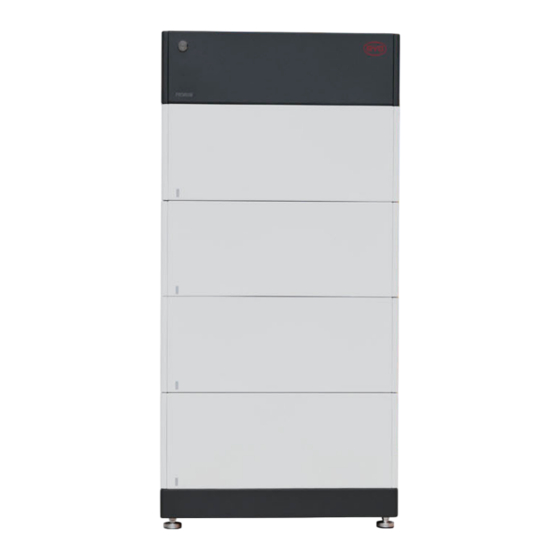

BYD HVS 5.1 Kurzanleitung

BYD HVS 5.1 Kurzanleitung

Vorschau ausblenden Andere Handbücher für HVS 5.1:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BYD HVS 5.1

Inhaltszusammenfassung für BYD HVS 5.1

  • Seite 2 1. Information on this document 1.1. Validity This document is valid for the Battery-Box Premium HVS 5.1, 7.7, 10.2, 12.8, and HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1 from firmware version 3.3. 1.2. Target Groupup The instructions in this document may only be performed by qualified persons who must have the following skills: •...

  • Seite 3: Intended Use

    The system is suitable for indoor and outdoor use. The system must only be operated in connection with a compatible inverter. The list (BYD Battery-Box Premium HVS & HVM Compatible Inverter List) of these inverters could be read at our websites.
  • Seite 4 2.2.3. Battery modules handling and storage guide • The battery modules and its components should be protected from damage when transporting and handling. • The weight of the system may cause injury risk. Please take the weight of the system into account while the system is transported and lifted carefully.

  • Seite 5: Surge Protection

    2.2.5. Notice of property damage If the battery system doesn't start at all, please contact BYD authorized service partner within 48 hours. Otherwise, the battery could be permanently damaged. When the system is installed, it needs to be able to charge and discharge to avoid a deep discharge condition.

  • Seite 6: Eu Declaration Of Conformity

    Handle with care Keep it dry Keep the battery modules away from open flame or ignition sources. Beware of electrical voltage. Beware of a danger zone This symbol indicates that the system must be additionally grounded if additional grounding or equipotential bonding is required at the installation site.

  • Seite 7: Informationen Zu Diesem Dokument

    1. Informationen zu diesem Dokument 1.1. Gültigkeit Dieses Dokument gilt für die Battery-Box Premium HVS 5.1, 7.7, 10.2, 12.8, und HVM 8.3, 11.0, 13.8, 16.6, 19.3, 22.1 ab Firmware-Version 3.3. 1.2. Zielgruppe Die Anweisungen in diesem Dokument sind ausschließlich von qualifiziertem Personal auszuführen, das über die folgenden Bedingungen erfüllt:...

  • Seite 8: Sicherheit

    Das System ist für den Innen- und Außenbereich geeignet. Das System darf nur in Verbindung mit einem kompatiblen Wechselrichter betrieben werden. Die Liste (BYD Battery-Box Premium HVS & HVM Compatible Inverter List) dieser Wechselrichter kann auf unseren Websites gelesen warden.

  • Seite 9: Anleitung Zur Handhabung Und Lagerung Der Batteriemodule

    2.2.3. Anleitung zur Handhabung und Lagerung der Batteriemodule • Die Batteriemodule und deren Bauteile müssen bei Transport und sonstiger Handhabung vor Schäden geschützt werden. • Das Gewicht des Systems kann zu Verletzungen führen. Bitte berücksichtigen Sie das Gewicht des Systems, während das System vorsichtig transportiert und angehoben wird. •...
  • Seite 10 2.2.5. Hinweis auf Sachschäden Wenn das Batteriesystem überhaupt nicht startet, wenden Sie sich innerhalb von 48 Stunden an einen von BYD autorisierten Servicepartner. Andernfalls könnte der Akku dauerhaft beschädigt werden. Wenn das System installiert ist, muss es in der Lage sein, zu laden und zu entladen, um eine tiefe Entladung zu vermeiden.
  • Seite 11 3. Symbole auf dem System Symbol Erlauterung Die Dokumente beachten Alie mit dem System mitgelieferten Dokumente beachten. Erdleiter Dieses Symbol kennzeichnet die Position zum Anschlie!1en eines Erdleiters. WEEE-Kennzeichnung Das System dart nicht im Haushaltsmull entsorgt werden. Die Entsorgung muss entsprechend den am Aufstellungsort geltenden Vorschriften fur das Entsorgen von Elektronik-Altgeraten erfolgen.

  • Seite 12: Eu-Konformitätserklärung

    Warnung vor elektrischer Spannung Die Batteriemodule von Kindern fernhalten. RCM (Regulatory Compliance Mark), eine kurze Anleitung zu Zulassungen für elektrische Geräte in Australien Nicht kurzschließen. 4. EU-Konformitätserklärung Das in diesem Dokument beschriebene Batteriesystem entspricht den geltenden europäischen Richtlinien. Das Zertifikat ist im Downloadbereich unserer Websites verfügbar.

  • Seite 13: Technical Parameters

    Technical Parameters HVS 5.1 HVS 7.7 HVS 10.2 HVS 12.8 Battery Module HVS (2.56 kWh, 102.4 V, 38 kg) Number of Modules Usable Energy [1] 5.12 kWh 7.68 kWh 10.24 kWh 12.8 kWh Max Output Current [2] 25 A 25 A...
  • Seite 14 [1] DC Usable Energy, Test conditions: 100% DOD, 0.2C charge & discharge at +25 C. System Usable Energy may vary with different inverter brands. ° ° [2] Power derating will occur between -10 C and +5 [3] Conditions apply. Refer to BYD Battery-Box Premium Limited Warranty.
  • Seite 15 Instructions Scope of Delivery /Lieferumfang Base M4x14 Countersunk Screw HVM Module HVS Module Hanger (BCU Part) Documents Hanger (Wall Part) M5 Screw M6 Bolt and Nut M4x14 Countersunk Screw Additionally Required Installation Material Zusätzlich benötigtes Installationsmaterial DC Cable Expansion Anchor Bolt Cat5 Shield PE Terminal Heat Shrink Tubing...
  • Seite 16 Installation Location Aufstellungsort...
  • Seite 17 Connection Limitation Verbindungsbeschränkung ≤ ≤ 2 N 5 ≤ ≤ 3 N 8 INVERTER INVERTER BATT COM BATT COM ≠ ≠ ≠ L M or L N or M N L=M=N...
  • Seite 18 INVERTER BATT COM ≤3 (Towers) INVERTER INVERTER BATT COM BATT COM Installation 38kg C1 or C2...
  • Seite 19 5.5Nm HVS XX 10mm...
  • Seite 20 Connection Diagram Anschlussplan （Except for Kostal Piko MP plus) INVERTER ≤ Cable Length 20 m ≤ Cable Length 20 m ≤ Cable Length 20 m Gland for Ethernet cable Gland for inverter and another battery system data cable Gland for PE Gland for DC (P+) Gland for DC (P-)
  • Seite 21 2.The length of the power cables to the combiner box should be same. 3.If the BYD combiner box is not used, the parallel connection device should meet the following requirements. a) No less than IP 55 for the outdoor use.
  • Seite 22 Connecting the Grounding Conductor Anschließen des Erdungsleiters...
  • Seite 23 SC10 5 - 5.5Nm...

  • Seite 24: Communication Cable Connection To Inverter Kommunikationskabelverbindung Zum Wechselrichter

    Communication Cable Connection to Inverter Kommunikationskabelverbindung zum Wechselrichter If only one hole is used, make sure the plug is installed.
  • Seite 25 NOTICE Battery-Box SBS Battery-Box Parallel connection is 1 2 3 4 5 6 7 8 not applicable to SMA Sunny Boy Storage 3.7-6.0. Please check the inverter Operating Manual on how to ≤ Cable Length 20 m connect up to three batteries. Battery-Box Battery-Box SBS ≤...
  • Seite 26 Kostal PLENTICORE Plus/ Plenticore BI Op on a Battery-Box KOSTAL Battery-Box 1 2 3 4 5 6 7 8 KOSTAL PLENTICORE ≤ Cable Length 20 m Kostal PLENTICORE Plus/ Plenticore BI Op on b Battery-Box KOSTAL Battery-Box KOSTAL PLENTICORE ≤ Cable Length 20 m...
  • Seite 27 I PIKO MP Plus Kosta Battery-Box KOSTAL Smart Energy Meter Kostal I KO B�ttery-Box KOSTAL PIKOBA RS485Mod EM-lYP4 Battery-Box 12345678 �� Cable Lenglh:520 m...
  • Seite 28 Kaco blueplanet hybrid 6.0 - 10.0 TL3 Kaco Battery-Box 1 2 3 4 5 6 7 8 Kaco Battery-Box BMS hy-switch LAN ≤ Cable Length 20 m...
  • Seite 29 GoodWe/Viessmann ET/BT/BH Option a GoodWe/Viessmann Battery-Box Battery-Box GoodWe/Viessmann GoodWe/Viessmann Cable Length,;20 m GoodWe/Viessmann ET/BT/BH Option b Battery-Box Battery-Box GoodWe/Viessmann GoodWe/Viessmann Cable Length,;20 m...
  • Seite 30 SUNGROW Battery-Box 1 2 3 4 5 6 7 8 Battery-Box SUNGROW ≤ Cable Length 20 m Battery-Box SUNGROW Battery-Box SUNGROW ≤ Cable Length 20 m...
  • Seite 31 Battery-Box Fronius Battery-Box 1 2 3 4 5 6 7 8 ≤ Cable Length 20 m Fronius Smart Meter Battery-Box Fronius Battery-Box ≤ Cable Length 20 m Fronius Smart Meter...
  • Seite 32 Battery-Box Battery-Box Fronius 1 2 3 4 5 6 7 8 ≤ Cable Length 20 m Battery-Box Fronius Battery-Box ≤ Cable Length 20 m...
  • Seite 33 lngeteam Optiona Battery-Box Battery-Box lngeteam CAN H CAN L Cable Length:,,20 m lngeteam Optionb Battery-Box Battery-Box lngeteam CAN H CAN L Cable Length:,,20 m...
  • Seite 34 1 2 3 4 5 6 7 8 Solis Solis...
  • Seite 35 Connecting the Data Cable for the Internal Communication（Only needed when two or three battery systems are operated in parallel.） Anschließen des Datenkabels für die interne Kommunikation (Wird nur benötigt, wenn zwei oder drei Batteriesysteme parallel betrieben werden.) NOTICE Parallel connection is not applicable to SMA Sunny Boy Storage 3.7-6.0.
  • Seite 36 Connecting the Network Netzwerk anschließen Grid...

  • Seite 37: Dc-Anschluss

    DC Connection DC-Anschluss Double Insulated External Diameter:4-9mm Cross Section Area 6 16 For the right cable cross section please check the inverter manual as well.
  • Seite 38 NOTICE If the panel is not closed, the battery cannot be turned on. system einschalten Battery WLAN may be turned off in five hours. Press the LED button once around one second or restart the system to activate it INVERTER ≥5h of f 5h on (if available)

  • Seite 39: Configuration

    BE CONNECT App Store Google play DENY ALLOW Privacy Policy of Welcome to Be Connect! Down loading the firmware SHEN ZHEN BYD to configure your Battery-Box Premium ELECTRONIC CO,.LTD and Parameter Tables Responsible for data processing (controllers): 100% Confirm This should take about a minute...

  • Seite 40: Update Firmware

    Update Firmware Time Inverter System Grid Please connect the battery Time&Date of Installation WLAN Dec-31,2019 10:19 (WLAN password:BYDB-Box) Confirm Continue Please Wait Back Configuration Service Contact Configuration Service Contact Time Inverter System Grid Time Inverter System Grid Time Inverter System Grid Grid Model...

  • Seite 41: Start Procedure

    14.3 Switch on the Inverter Schalten Sie den Wechselrichter ein INVERTER (if available) Operation Betriebe 15.1 Start Procedure Einschaltreihenfolge INVERTER (if available)
  • Seite 42 15.2 Switch off Order Ausschaltreihenfolge INVERTER 5 seconds (if available) Inverter; Extension Erweiterung New Battery Original Battery SOC 30% ≈ SOC 30% ≈ Be Connect...
