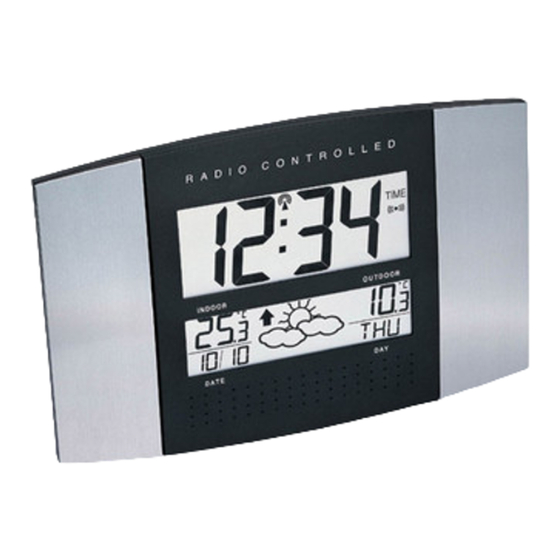

Techno Line WS 8117 Bedienungsanleitung
Mondphasenuhr
Inhaltsverzeichnis
MERKMALE:
MONDPHASENUHR:
LCD1-
Anzeige
LCD2-
Anzeige
•
Funkgesteuerte DCF-77-Zeitanzeige mit manueller Einstelloption
•
12-/24-Stundenanzeige
•
Zeitanzeige: Stunden, Minuten und Sekunden
•
Weckalarmeinstellung mit Schlummerfunktion
•
Kalenderanzeige
•
Wochentagsanzeige (4 Sprachen zur Auswahl: Deutsch, Englisch, Französisch und
Spanisch)
•
Anzeige der 12 Mondphasen während des ganzen Jahres
•
Zeitzoneneinstellung
•
Temperaturanzeige in ºC oder ºF wählbar
•
Raumtemperaturanzeige
•
Außentemperaturanzeige per 433 MHz-Signalübertragung
•
Wandmontage oder freie Aufstellung
AUßENTEMPERATURSENDER:
Halter
MONDPHASENUHR
Bedienungsanleitung
•
Drahtlose Übertragung der
Außentemperatur zur Wanduhr mit
Wetterstation mittels 433 MHz-Signal
•
Gehäuse wandmontierbar
1
Aufhängeösen
Funktionstasten
Batteriefachdeckel
Klappbarer
Tischständer
Inhaltsverzeichnis
Verwandte Anleitungen für Techno Line WS 8117
Inhaltszusammenfassung für Techno Line WS 8117
- Seite 1 MONDPHASENUHR Bedienungsanleitung MERKMALE: MONDPHASENUHR: Aufhängeösen LCD1- Anzeige Funktionstasten LCD2- Batteriefachdeckel Anzeige Klappbarer Tischständer • Funkgesteuerte DCF-77-Zeitanzeige mit manueller Einstelloption • 12-/24-Stundenanzeige • Zeitanzeige: Stunden, Minuten und Sekunden • Weckalarmeinstellung mit Schlummerfunktion • Kalenderanzeige • Wochentagsanzeige (4 Sprachen zur Auswahl: Deutsch, Englisch, Französisch und Spanisch) •...
-
Seite 2: Einlegen Und Ersetzen Der Batterien In Der Mondphasenuhr
EINLEGEN UND ERSETZEN DER BATTERIEN IN DER MONDPHASENUHR Die Mondphasenuhr arbeitet mit 2 x 1,5 V-Batterien vom Typ Mignon AA, IEC LR6. Zum Einlegen und Ersetzen der Batterien folgen Sie bitte den Schritten unten: Mit den Finger oder einem festen Gegenstand in die Lücke des Gehäuses an der unteren Mitte des Batteriefachs greifen, den Batteriefachdeckel anheben und abnehmen. - Seite 3 Jetzt wird automatisch der Empfang der DCF-77-Zeitinformation gestartet. Dieser Vorgang dauert unter günstigen Bedingungen etwa 3 – 5 Minuten. Dies ist ein geeigneter Zeitpunkt, um den Außentemperatursender an einer passenden Stelle im Außenbereich zu platzieren. Um eine ausreichende Übertragung des 433 MHz-Sendersignals zu gewährleisten, sollte dies jedoch nicht weiter als 100 m entfernt von jener Stelle geschehen, an der letztlich die Mondphasenuhr platziert wird (siehe Hinweise zu “Platzierung”...
-
Seite 4: Beschreibung Des Lcd-Bildschirms Der Mondphasenuhr
BESCHREIBUNG DES LCD-BILDSCHIRMS DER MONDPHASENUHR Die LCD-Anzeige der Mondphasenuhr ist in 2 Sektionen unterteilt. Nach dem Einsetzen der Batterien werden alle Anzeigesegmente kurz aufleuchten, um dann die Informationen für Zeit, Datum, Raum- und Außentemperatur anzuzeigen. DCF-77-Funkempfangssymbol Weckalarmsymbol DCF-Zeit Außentemperaturanzeige Raumtemperaturanzeige Wochentag Datum Mondphasensymbol... - Seite 5 FUNKGESTEUERTER ZEITEMPFANG Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine Cäsium-Atomuhr , die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird und die über eine Abweichung von weniger als 1 Sekunde in einer Mio. Jahren verfügt. Diese Zeit wird kodiert und von einem Sender in Mainflingen bei Frankfurt per DCF-77-Signal (77,5 kHz) über einen Sendebereich von etwa 1.500 km ausgestrahlt.
- Seite 6 SPRACH-EINSTELLMODUS Die Wochentage können in LCD2 in den vordefinierten Sprachen Deutsch, Englisch, Französisch und Spanisch angezeigt werden. Stellen Sie mit der +-Taste die gewünschte Sprache der Wochentagsanzeige auf LCD 2 ein. Drücken Sie zum Eintritt in den Modus “Manuelle Zeiteinstellung” kurzzeitig die SET-Taste. MANUELLE ZEITEINSTELLUNG Für den Fall, dass die Mondphasenuhr nicht in der Lage ist, ein DCF-Signal zu empfangen (Störungen, Sendeentfernung, etc.), kann die Zeit auch manuell eingestellt werden.
- Seite 7 Hinweis: Das Datum kann nur in Verbindung mit dem gewählten Monat eingestellt werden. So ist z. B. die Einstellung des Datums 30 nicht möglich, wenn der Monat Februar gewählt wurde. Drücken Sie zum Weiterschalten in den Modus “Wochentags-Einstellung” kurzzeitig die SET-Taste.
- Seite 8 Stellen Sie durch kurzzeitig wiederholtes Drücken der +-Taste die Minuten ein. Durch Halten der +-Taste werden die Minuten in Schritten zu 5 weitergeschaltet. Drücken Sie zum Verlassen des Weckalarm-Einstellmodus kurzzeitig die ALM- oder die SNZ- Taste oder warten Sie 15 Sekunden zur automatischen Rückkehr in den normalen Anzeigemodus.
- Seite 9 AUSSENTEMPERATURSENDER Die Außentemperatur wird jede Minute gemessen und zur Mondphasenuhr gesendet. Die Mondphasenuhr selbst bringt ihre Außentemperaturanzeige alle 5 Minuten auf den neuesten Stand. Der Sendebereich des Außentemperatursenders kann durch die Umgebungstemperatur beeinflusst werden. Sehr kalte Temperaturen können die Sendedistanz vermindern. Bedenken Sie dies bei der Platzierung des Außensenders.
- Seite 10 Änderung der Anzeige wie folgt: Drücken Sie die +-Taste. Die Anzeige umfasst nun die Darstellung von Außentemperatur/Sekunden/Tagesdatum/Wochentag. Drücken Sie die +-Taste ein weiteres Mal. Jetzt umfasst die Anzeige die Darstellung von Raumtemperatur/Sekunden/Tagesdatum/Wochentag. Drücken Sie die +-Taste ein drittes Mal. Die Anzeige ändert ihre Darstellung auf Raumtemperatur/Außentemperatur/Tagesdatum/Sekunden.
-
Seite 11: Platzierung Des Aussentemperatursenders
AUSKLAPPBARER TISCHSTÄNDER Der ausklappbare Tischständer befindet sich auf der Rückseite der Mondphasenuhr. Ziehen Sie den Ständer von der unteren Kante unterhalb der Mitte des Batteriefachs nach hinten heraus. Ist der Ständer stabil ausgeklappt, so kann die Mondphasenuhr auf einer ebenen Fläche an der passenden Stelle aufgestellt werden. -
Seite 12: Pflege Und Instandhaltung
vorzunehmen. Vor der endgültigen Montage sollte sichergestellt sein, dass sowohl die Platzierung des Temperatursenders als auch der Mondphasenuhr eine einwandfreie Signalübertragung erlaubt. Der Temperatursender wird einfach in den Wandhalter eingeklinkt. Beim Einsetzen und Entfernen des Senders sollten zur Sicherheit beide Geräteteile festgehalten werden. PFLEGE UND INSTANDHALTUNG •... -
Seite 13: Haftungsausschluss
Außensender 2 x 1,5 V-Batterie Typ Micro AAA, IEC LR3 Batterielebensdauer etwa 12 Monate Abmessungen (L x B x H) Mondphasenuhr 310 x 30 x 204 mm Außensender 59 x 21 x 65 mm HAFTUNGSAUSSCHLUSS • Hersteller und Händler übernehmen keine Verantwortung für inkorrekte Messwerte und Folgen, die sich daraus ergeben.
