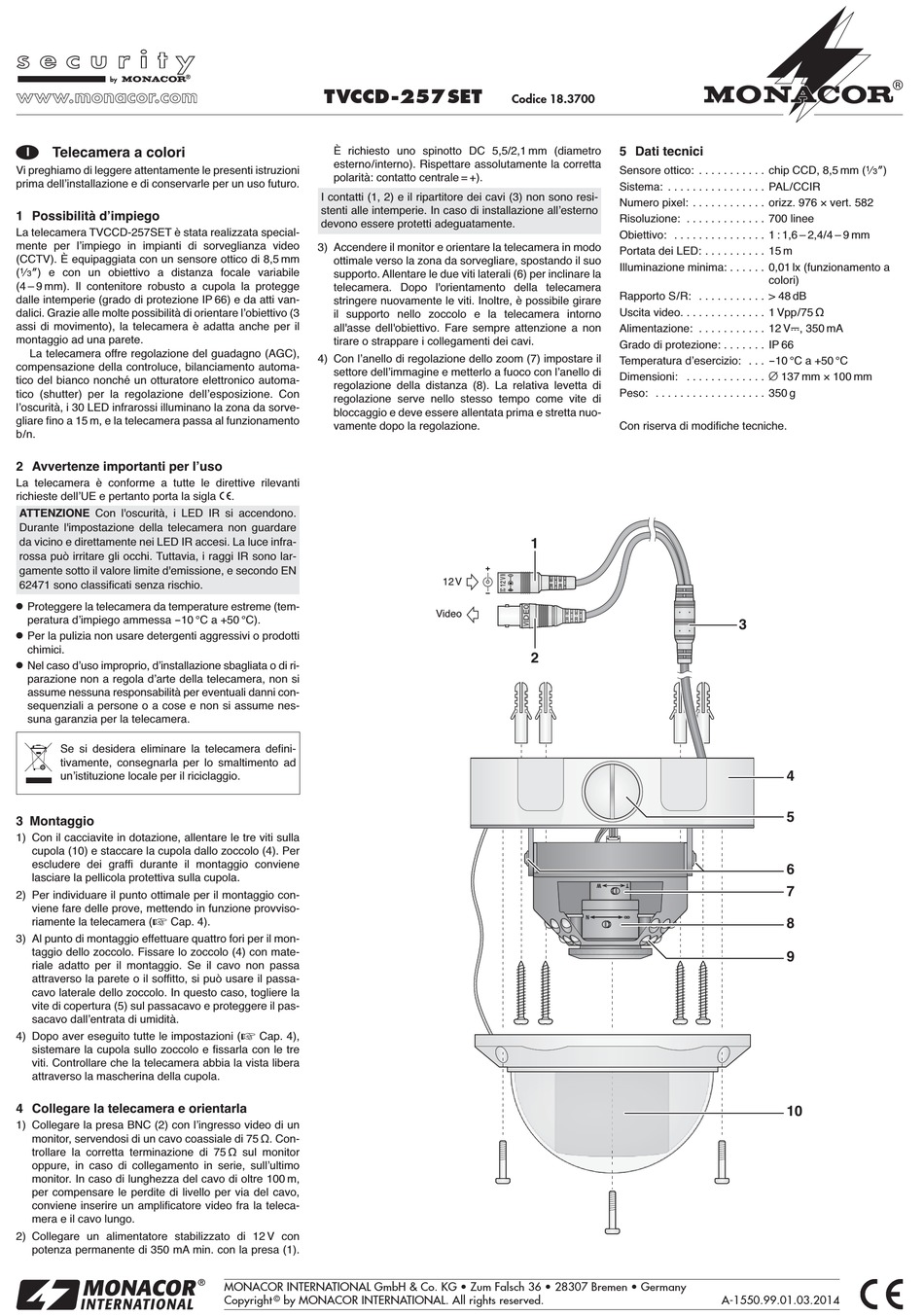

Telecamera a colori
I
Vi preghiamo di leggere attentamente le presenti istruzioni
prima dellʼinstallazione e di conservarle per un uso futuro.
1 Possibilità dʼimpiego
La telecamera TVCCD-257SET è stata realizzata special-
mente per lʼimpiego in impianti di sorveglianza video
(CCTV). È equipaggiata con un sensore ottico di 8,5 mm
(
1
⁄
") e con un obiettivo a distanza focale variabile
3
(4 – 9 mm). Il contenitore robusto a cupola la protegge
dalle intemperie (grado di protezione IP 66) e da atti van-
dalici. Grazie alle molte possibilità di orientare lʼobiettivo (3
assi di movimento), la telecamera è adatta anche per il
montaggio ad una parete.
La telecamera offre regolazione del guadagno (AGC),
compensazione della controluce, bilanciamento automa-
tico del bianco nonché un otturatore elettronico automa-
tico (shutter) per la regolazione dellʼesposizione. Con
lʼoscurità, i 30 LED infrarossi illuminano la zona da sorve-
gliare fino a 15 m, e la telecamera passa al funzionamento
b / n.
2 Avvertenze importanti per lʼuso
La telecamera è conforme a tutte le direttive rilevanti
richieste dellʼUE e pertanto porta la sigla
ATTENZIONE Con l'oscurità, i LED IR si accendono.
Durante l'impostazione della telecamera non guardare
da vicino e direttamente nei LED IR accesi. La luce infra-
rossa può irritare gli occhi. Tuttavia, i raggi IR sono lar-
gamente sotto il valore limite d'emissione, e secondo EN
62471 sono classificati senza rischio.
G
Proteggere la telecamera da temperature estreme (tem-
peratura dʼimpiego ammessa -10 °C a +50 °C).
G
Per la pulizia non usare detergenti aggressivi o prodotti
chimici.
G
Nel caso dʼuso improprio, dʼinstallazione sbagliata o di ri-
parazione non a regola dʼarte della telecamera, non si
assume nessuna responsabilità per eventuali danni con-
sequenziali a persone o a cose e non si assume nes-
suna garanzia per la telecamera.
Se si desidera eliminare la telecamera defini -
tivamente, consegnarla per lo smaltimento ad
unʼistituzione locale per il riciclaggio.
3 Montaggio
1) Con il cacciavite in dotazione, allentare le tre viti sulla
cupola (10) e staccare la cupola dallo zoccolo (4). Per
escludere dei graffi durante il montaggio conviene
lasciare la pellicola protettiva sulla cupola
2) Per individuare il punto ottimale per il montaggio con-
viene fare delle prove, mettendo in funzione provviso-
riamente la telecamera (
Cap. 4).
3) Al punto di montaggio effettuare quattro fori per il mon-
taggio dello zoccolo. Fissare lo zoccolo (4) con mate-
riale adatto per il montaggio. Se il cavo non passa
attraverso la parete o il soffitto, si può usare il passa-
cavo laterale dello zoccolo. In questo caso, togliere la
vite di copertura (5) sul passacavo e proteggere il pas-
sacavo dallʼentrata di umidità.
4) Dopo aver eseguito tutte le impostazioni (
sistemare la cupola sullo zoccolo e fissarla con le tre
viti. Controllare che la telecamera abbia la vista libera
attraverso la mascherina della cupola.
4 Collegare la telecamera e orientarla
1) Collegare la presa BNC (2) con lʼingresso video di un
monitor, servendosi di un cavo coassiale di 75 Ω. Con-
trollare la corretta terminazione di 75 Ω sul monitor
oppure, in caso di collegamento in serie, sullʼultimo
monitor. In caso di lunghezza del cavo di oltre 100 m,
per compensare le perdite di livello per via del cavo,
conviene inserire un amplificatore video fra la teleca-
mera e il cavo lungo.
2) Collegare un alimentatore stabilizzato di 12 V con
potenza permanente di 350 mA min. con la presa (1).
TVCCD-257 SET
È richiesto uno spinotto DC 5,5/2,1 mm (diametro
esterno / interno). Rispettare assolutamente la corretta
polarità: contatto centrale = +).
I contatti (1, 2) e il ripartitore dei cavi (3) non sono resi-
stenti alle intemperie. In caso di installazione allʼesterno
devono essere protetti adeguatamente.
3) Accendere il monitor e orientare la telecamera in modo
ottimale verso la zona da sorvegliare, spostando il suo
supporto. Allentare le due viti laterali (6) per inclinare la
telecamera. Dopo l'orientamento della telecamera
stringere nuovamente le viti. Inoltre, è possibile girare
il supporto nello zoccolo e la telecamera intorno
all'asse dell'obiettivo. Fare sempre attenzione a non
tirare o strappare i collegamenti dei cavi.
4) Con lʼanello di regolazione dello zoom (7) impostare il
settore dellʼimmagine e metterlo a fuoco con lʼanello di
regolazione della distanza (8). La relativa levetta di
regolazione serve nello stesso tempo come vite di
bloccaggio e deve essere allentata prima e stretta nuo-
vamente dopo la regolazione.
.
.
Cap. 4),
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
Codice 18.3700
5 Dati tecnici
Sensore ottico: . . . . . . . . . . . chip CCD, 8,5 mm (
Sistema: . . . . . . . . . . . . . . . . PAL / CCIR
Numero pixel: . . . . . . . . . . . . orizz. 976 × vert. 582
Risoluzione: . . . . . . . . . . . . . 700 linee
Obiettivo: . . . . . . . . . . . . . . . 1 : 1,6 – 2,4/ 4 – 9 mm
Portata dei LED: . . . . . . . . . . 15 m
Illuminazione minima: . . . . . . 0,01 lx (funzionamento a
Rapporto S / R: . . . . . . . . . . . > 48 dB
Uscita video. . . . . . . . . . . . . . 1 Vpp / 75 Ω
Alimentazione: . . . . . . . . . . . 12 V , 350 mA
Grado di protezione: . . . . . . . IP 66
Temperatura dʼesercizio: . . . -10 °C a +50 °C
Dimensioni: . . . . . . . . . . . . . ∅ 137 mm × 100 mm
Peso: . . . . . . . . . . . . . . . . . . 350 g
Con riserva di modifiche tecniche.
1
2
1
⁄
")
3
colori)
3
4
5
6
7
8
9
10
A-1550.99.01.03.2014
