FL BLUETOOTH AP
24 V DC
1-8
PHOENIX CONTACT
1.5.1
Anschließen der Versorgungsspannung
Der BTAP wird einer 24-V-DC-Spannung betrieben.
+
-
24 V DC

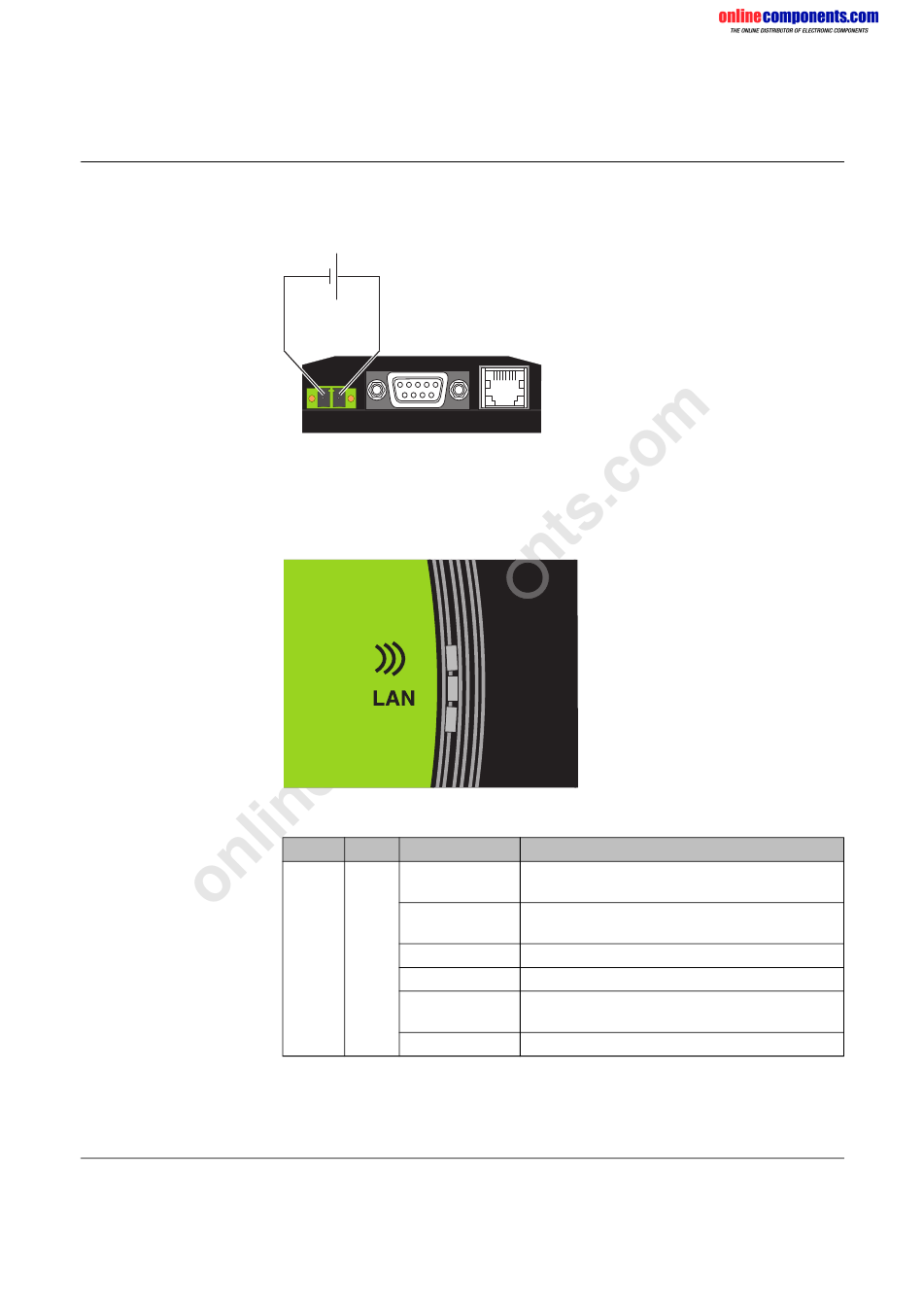

Bild 1-5
Versorgung des BTAPs
1.5.2
Status- und Diagnose-Anzeigen
Auf der Gerätefront befinden sich drei LEDS, die verschiedene Zustände anzeigen.
FL BLUETOOTH AP
Bluetooth Access Point
Ord No.: 27 37 999
Bluetooth
Bild 1-6
LEDs auf der Gerätefront
Bez.
Farbe
Status
)))
blau/
leuchtet grün
(LED 1)
grün
grün und blau
blinkend
leuchtet blau
blau blinkend
drei grüne und ein
blaues Blinksignal
grün blinkend
1
2
LAN
3
Bedeutung
Das Gerät wurde erfolgreich gestartet und ist be-
triebsbereit
Versuch des Verbindungsaufbaus zu einem ande-
ren Bluetooth-Gerät
Eine Bluetooth-Verbindung ist hergestellt
Senden von Daten
Änderung der Konfiguration, das Gerät wartet auf
einen Reset
Das Gerät befindet sich im Fehlerzustand
7281_de_02
