Funkmodul FL EPA 2
Anwenderhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Phoenix Contact FL EPA 2

  • Seite 1 Funkmodul FL EPA 2 Anwenderhandbuch...
  • Seite 2 UM DE FL EPA 2, Revision 01 2019-08-08 Dieses Handbuch ist gültig für: Bezeichnung Revision Artikel-Nr. FL EPA 2 1005955 FL EPA 2 RSMA 1005957 FL BT EPA 2 1005869 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
  • Seite 3: Inhaltsverzeichnis

    Mechanische Installation ..................11 3.1.1 Tragschienen-Montage ................ 12 3.1.2 Wand- und Mastmontage ..............13 3.1.3 Steckverbinder ..................14 Antennenanschluss (nur FL EPA 2 RSMA) ............15 LED-Anzeigen ..................... 15 Konfiguration ..........................17 4.0.1 Easy Config („MODE“-Taste) ............... 18 4.0.2 Verwendung der MODE-Taste ............. 18 4.0.3...
  • Seite 4 FL EPA 2 Werkseinstellungen wiederherstellen ..............40 PROFINET-Kommunikation ................41 Technische Daten und Zubehör....................43 4 / 48 PHOENIX CONTACT 108452_de_01...
  • Seite 5: Zu Ihrer Sicherheit

    Bei Einsatz im Außenbereich halten Sie die zugelassenen Betriebstemperaturen des EPA ein. Das Gerät ist für die Montage im geschützten Außenbereich (z.B. unter einem Vordach) geeignet. Direkte Sonneneinstrahlung kann das Gerät überhitzen und dauerhaft beschädi- gen. 5 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 6: Veränderungen Des Produkts

    Fernwartungszugriffe, Firewalls etc.) gegen unbefugte Netzwerkzugriffe. Sie stellen Phoenix Contact sowie die mit der Phoenix Contact GmbH & Co. KG, Flachs- marktstraße 8, 32825 Blomberg gemäß §§ 15 ff. AktG verbundenen Unternehmen (im Fol- genden gemeinsam „Phoenix Contact“ genannt) von allen Ansprüchen Dritter auf erstes Anfordern frei, die aufgrund einer nicht dem Einsatzzweck entsprechenden Verwendung entstehen.
  • Seite 7 Zu Ihrer Sicherheit Weitere Schutzmaßnahmen gegen unbefugte Netzwerkzugriffe finden Sie im Anwender- hinweis AH DE INDUSTRIAL SECURITY. Der Anwenderhinweis steht unter der Adresse phoenixcontact.net/products zum Download bereit. 7 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 8 FL EPA 2 8 / 48 PHOENIX CONTACT 108452_de_01...
  • Seite 9: Fl Epa 2

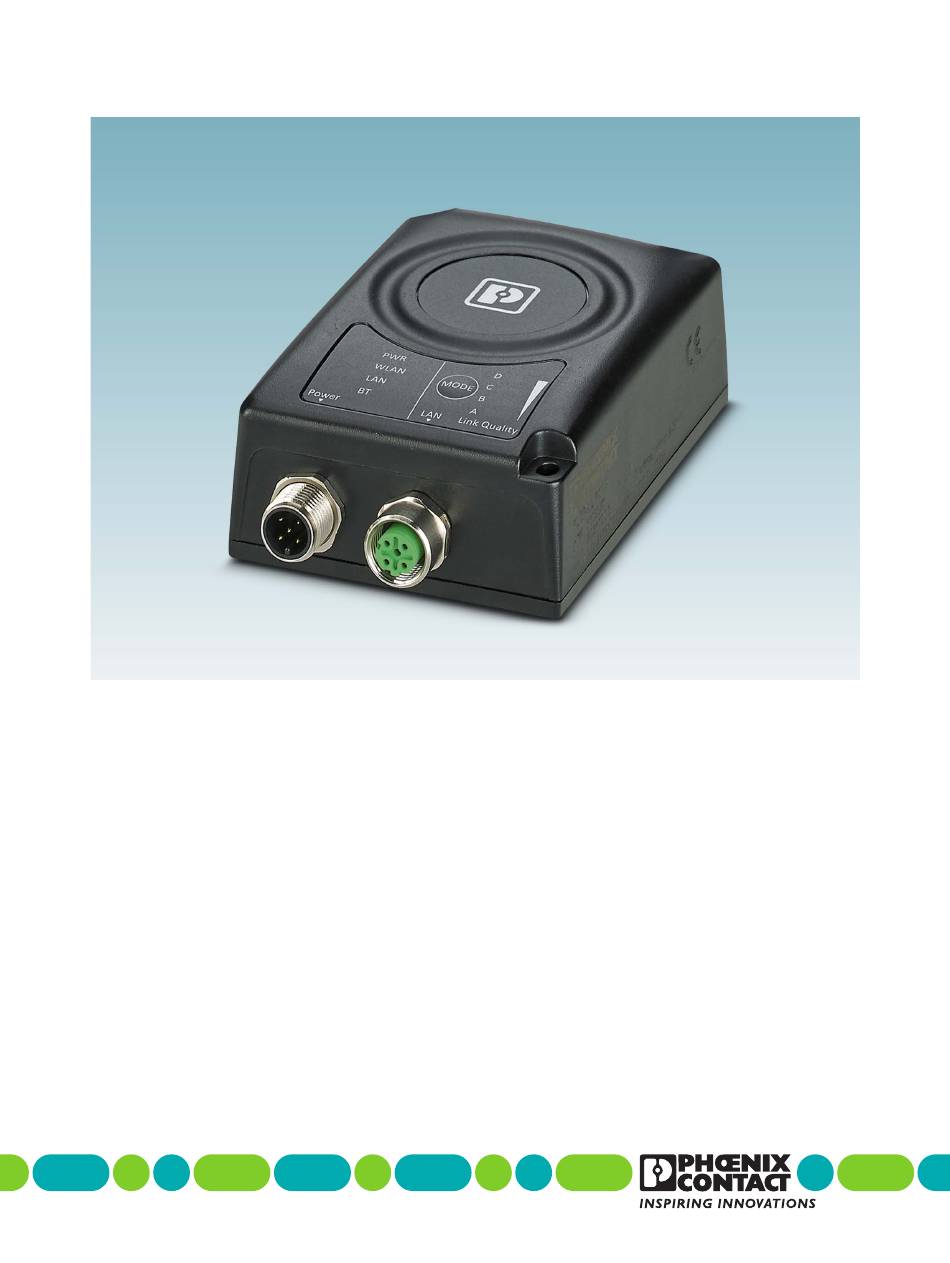

    FL EPA 2 FL EPA 2 Eigenschaften Das FL EPA 2 ist ein industrielles Funkmodul für die drahtlose Einbindung industrieller Ethernet- und PROFINET-Geräte in kabelgebundene Netzwerken über WLAN und/oder Bluetooth. Das FL EPA 2 ist u. a. für folgende typische Anwendungen vorgesehen: –...
  • Seite 10 FL EPA 2 10 / 48 PHOENIX CONTACT 108452_de_01...
  • Seite 11: Installation

    Installation Installation Mechanische Installation Bild 3-1 Montagezeichnung (alle Maße in mm, Antennenanschluss nur bei FL EPA 2 RSMA) 11 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 12: Tragschienen-Montage

    FL EPA 2 3.1.1 Tragschienen-Montage Zur Montage auf einer 35 mm-Tragschiene ist der Montagesatz FL EPA RMS (Art-Nr. 2701133) als Zubehör erhältlich. Bild 3-2 Befestigung des EPA am Montagesatz für die Tragschiene • Befestigen Sie mit den beiden beiliegenden Schrauben den EPA auf der Grundplatte.
  • Seite 13: Wand- Und Mastmontage

    • Befestigen Sie mit den beiden beiliegenden Schrauben den EPA auf der Grundplatte. • Zur Montage können die beiden Bohrungen 4,5 mm verwendet werden. Zur Montage am Mast (25-85 mm) liegen zwei Stahlschellen bei. 13 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 14: Steckverbinder

    FL EPA 2 3.1.3 Steckverbinder Bild 3-4 M12-Steckverbinder Tabelle 3-1 Spannungsversorgung (M12-Stecker, A-kodiert) Grafik Stift Funktion Stromversorgung + (9 - 30 V DC) Erde für Digitaleingang Erde für Stromversorgung Digitaleingang + (9 - 30 V DC) Funktionserde Wenn während des Bootvorgangs Spannung am Digitaleingang anliegt, leuchten alle LEDs außer der LAN-LED.
  • Seite 15: Antennenanschluss (Nur Fl Epa 2 Rsma)

    Installation Antennenanschluss (nur FL EPA 2 RSMA) Am Gerät befindet sich eine RSMA (fem) Antennenbuchse. Verwenden Sie nur geeignete Antennenkabel und Adapter. Versuche, falsche Stecker aufzuschrauben, können die An- tennenbuchse beschädigen. Vermeiden Sie den Einsatz von langen und/oder minderwertigen Antennenkabeln. Diese bewirken zusätzliche Dämpfung und können die Reichweite einschränken.
  • Seite 16 FL EPA 2 Tabelle 3-3 Bedeutung der LED-Anzeigen [...] Farbe Bedeutung Bluetooth deaktiviert Blau blinkend NAP-Modus: Bluetooth aktiv, kein Client verbunden Blau NAP-Modus: mit mindestens einem PANU-Client verbunden PANU-Modus: mit NAP verbunden Blau flackernd Bluetooth-Datenaktivität (bei vorhandener Verbindung) Violett PANU-Modus: Es wird versucht, eine Verbindung zum NAP...
  • Seite 17: Konfiguration

    Schicken Sie die Kommandos dazu an den TCP-Port 8080 des Geräts. Zu Entwicklungs- oder Testzwecken können Sie AT-Kommandos auch über das Web-based Management zum EPA übertragen. Die AT-Kommandoreferenz finden Sie u.a. im Web-based Management unter dem Menü- punkt "Help". 17 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 18: Easy Config („Mode"-Taste)

    FL EPA 2 4.0.1 Easy Config („MODE“-Taste) Bild 4-1 Bedienfeld Mit der MODE-Taste können Sie das Gerät konfigurieren oder zurücksetzen. Die jeweilige Funktion wird ausgeführt, wenn Sie die Taste loslassen ("fallende Flanke") 4.0.2 Verwendung der MODE-Taste Schalten Sie das Gerät ein und warten Sie, bis die LEDs für die Link-Qualität aufleuch- ten und wieder ausgehen.
  • Seite 19: Easy Config Per Web-Interface

    Alternativ zur MODE-Taste können Sie den Easy Config-Modus auch über das Web-Inter- face aktivieren. Unter dem Menüpunkt "Easy Config" können Sie den gewünschten Modus auswählen. Bild 4-2 Web-Seite „Easy Config“ Über den Button „Set“ aktivieren Sie den gewünschten Modus. Bild 4-3 Web-Seite „Easy Config“ 19 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 20: Easy Config-Modi

    FL EPA 2 4.0.4 Easy Config-Modi Tabelle 4-1 Anzeige der Empfangsfeldstärke LEDs A-B-C-D Modus Rolle Beschreibung Bluetooth Gerät als Bluetooth-Client konfigurieren, dann PANU Geräte in Modus 4 finden und passend als Cli- ent konfigurieren. Konfiguration auf Werkseinstellungen zurück- setzen IP-Einstellungen auf Werkseinstellungen zu- rücksetzen...
  • Seite 21 über die Web-Oberfläche auf dem Access Point verändert werden. Die Verbindung ist Layer-2-transparent, also auch für PROFINET geeignet. Für funktional sichere Kommunikation (Safety) beachten Sie die Hinweise im Kapitel „Si- cherheitsgerichtete Kommunikation (PROFIsafe / Safety Bridge)“ auf Seite 21 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 22 FL EPA 2 22 / 48 PHOENIX CONTACT 108452_de_01...
  • Seite 23: Web-Based Management

    Das Web-based Management ist für die aktuellen Versionen von Internet Explorer, Chrome, Firefox und Safari optimiert. Von anderen Browsern wird der Funktionsumfang des Web-based Management möglicherweise nicht voll unterstützt. Bild 5-1 Web-Seite „System Overview“ 23 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 24 FL EPA 2 Alle Änderungen aktivieren Sie mit dem Button „Safe and Reboot“. Der Button wird erst aktiv, wenn Parameter geändert wurden. Dies gilt auch für Änderungen, die auf anderen Webseiten dieser Sitzung an diesem Gerät vorgenommen wurden. Der Wechsel des Menüpunkts innerhalb der Konfigurationsseiten verwirft eingestellte Konfigurationsände-...
  • Seite 25: Systemübersicht

    Web-Seite „System Overview“ Die Anzeigen passen sich dynamisch den aktuellen Einstellungen an. Beispielsweise ist die Funktion "World Mode" nur in der Betriebsart "WLAN-client" verfügbar. Ist das Gerät als Access Point konfiguriert, wird dieser Eintrag nicht angezeigt. 25 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 26: Easy Config

    FL EPA 2 5.1.2 Easy Config Bild 5-3 Web-Seite „Easy Config“ Zum Aktivieren eines Easy-Config-Modus wählen Sie diesen im Dropdown-Menü aus und klicken auf Set (Einstellen). Weitere Informationen finden Sie im Kapitel 4.0.4 auf Seite 5.1.3 Netzwerkeinstellungen Bild 5-4 Web-Seite „Network Settings“...
  • Seite 27: Wlan-Einstellungen - Client Modus

    Wenn die statische IP-Adresse geändert wird, wird der Browser nach dem Klicken auf Save and Reboot (Speichern und neu starten) auf die neue Adresse umgeleitet. Die automatische Weiterleitungsfunktion wird möglicherweise nicht von allen Browsern un- terstüzt. 5.1.4 WLAN-Einstellungen - Client Modus Bild 5-5 Web-Seite „ WLAN Settings“ 27 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 28 FL EPA 2 Wählen Sie zunächst die Betriebsart (Access Point oder Client) aus. Je nach Auswahl stehen unterschiedliche Eingabefelder zur Verfügung! Enable (Aktivieren) - Aktivieren bzw. deaktivieren der WLAN-Schnittstelle. Operating Mode (Betriebsart) - Wählen Sie aus, ob das Gerät als WLAN-Client oder Ac- cess-Point verwendet werden soll.
  • Seite 29 Hinter dem WLAN-Client können mehrere Netzwerkteilnehmer angeschlossen werden. Es ist ausschließlich IP-basierte Kommunikation möglich. Dieser Modus ist mit jedem WLAN- konformen Access Point nutzbar. Layer 2 tunnel - Layer-2-transparente Verbindung zwischen zwei EPA 2-Modulen 29 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 30: Wlan-Einstellungen - Access-Point-Modus

    FL EPA 2 Dieser Modus kann für jede Art von Kommunikation (z.B. für PROFINET) eingesetzt werden und kann auch mehrere Teilnehmer hinter dem Funkmodul bedienen. Die Performance ist etwas geringer als im "Cloned MAC-Modus. Der Modus kann nur zwischen zwei EPA 2-Mo- dulen eingesetzt werden.
  • Seite 31: Bluetooth-Einstellungen - Allgemein

    NAP (Access Point) = Das Gerät wird als Bluetooth-Netzwerk-Access-Point verwendet. Es kann eine Verbindung zu bis zu sieben Bluetooth-PANU-Geräten herstellen. Bei Verwendung von mehreren PANU an einem NAP teilt sich der verfügbare Daten- durchsatz auf alle PANU auf. 31 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 32: Bluetooth-Einstellungen - Modusspezifisch

    FL EPA 2 Local Name (Lokaler Name) - Identifiziert das Gerät für andere Bluetooth-Geräte. Wenn hier keine Eingabe erfolgt, verwendet das Gerät den Standardnamen einschließlich der letzten 6 Zeichen der MAC-ID. In der Betriebsart "NAP" steht hier der (Netzwerk-) Name, zu dem sich PANUs im "Connect-to-Name"...
  • Seite 33 Operating Mode: NAP (Access Point) – Connectable: – PIN: (eindeutigen Schlüssel, 4 bis 6 Ziffern, z.B. "123456") – Optional: Local Name (sprechender Namen für die Funkzelle) Übernehmen Sie die Einstellungen mit "Save and Reboot". 33 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 34 FL EPA 2 Konfiguration der weiteren Teilnehmer Vergeben Sie auf der Seite "Network Settings" eine eindeutige IP-Adresse. Öffnen Sie die Seite "Bluetooth Settings", belassen Sie das Gerät im PANU-Modus und än- dern Sie folgende Werte: – Connection Scheme: Connect to MAC –...
  • Seite 35 Der Client verbindet sich einige Sekunden später mit dem Access Point (NAP), sofern die- ser in Funkreichweite ist. Der NAP antwortet bei dieser Art der Konfiguration auf Scans beliebiger Geräte. Der Ver- bindungsaufbau ist über den PIN gegen unbefugte Zugriffe geschützt. 35 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 36: Bluetooth Le Settings

    FL EPA 2 Bild 5-13 Web-Seite „Bluetooth Settings“ 5.1.8 Bluetooth LE Settings Es ist empfehlenswert die komplette Bedienung der BLE-Funktionen über AT-Kom- mandos zu realisieren. Sie können BLE nutzen, wenn Bluetooth eingeschaltet ist (Bluetooth settings/Enable) 36 / 48 PHOENIX CONTACT...
  • Seite 37: Firmware-Update

    Ab der Firmware-Version 1.6.3 bleiben die Einstellungen soweit möglich erhalten. Ein Firmware-Update ist so auch über die Funkverbindung möglich. Das Gerät verbindet sich danach wieder mit den vorherigen Einstellungen. Das Gerät darf während des Update-Vorgangs nicht von der Versorgungsspannung ge- trennt werden. 37 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 38: At-Befehle

    FL EPA 2 5.1.10 AT-Befehle Bild 5-15 Web-Seite „AT Commands“ AT-Befehle können verwendet werden, um erweiterte Parameter festzulegen, auf die über das Web-based Management nicht zugegriffen werden kann oder um Parameter im Text- format auszulesen. Es besteht die Möglichkeit, einen Satz von Befehlen gleichzeitig in das Eingabefeld zu ko- pieren.
  • Seite 39: Systemeinstellungen

    Datei auf Ihrem Computer und übertragen Sie die dort gespeicherten Einstellun- gen durch Drücken der „Load“-Taste. Das Funkmodul startet unmittelbar mit den neuen Einstellungen. Reboot System (Systemneustart) - Startet das System neu, ohne Änderungen zu über- nehmen. 39 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 40: Werkseinstellungen Wiederherstellen

    FL EPA 2 Cancel All Changes (Alle Änderungen verwerfen) - Stellt für alle Parameter des Web- based Management die zurzeit aktiven Werte wieder her. Factory Reset (Auf Werkseinstellungen zurücksetzen) - Setzt das Gerät auf die Werksein- stellungen zurück und führt einen Neustart aus.
  • Seite 41: Profinet-Kommunikation

    Der Zugriff auf das Gerät ist danach nur durch Zurücksetzen auf Werkseinstel- lung per MODE-Taste (Modus "B") möglich. Achten Sie daher darauf, vor der Deaktivierung alle notwendigen Einstellungen vorzuneh- men. Typische Werte für die Überwachungszeit: >= 250 ms 41 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 42 FL EPA 2 Um stabile Latenzzeiten sicherzustellen, darf an einer Funkstrecke nie mehr Datenlast an- stehen als auf der Funkseite übertragen werden kann. Probleme werden selten durch die eigentlichen Nutzdaten verursacht, gelegentlich aber durch Multicast- oder Broadcast-Da- ten. In zeitkritischen Anwendungen empfehlen wir dringend, den Datenverkehr durch pas-...
  • Seite 43: Technische Daten Und Zubehör

    100 m (pro Segment) Wireless-Schnittstelle Benennung Bluetooth Funkstandard Bluetooth 2.1 + EDR Anschlussart der Antenne (intern) Sendeleistung max. 10 dBm Anzahl der Funk-Interfaces 1 Bluetooth 2.1+EDR Anschließbare Funkmodule Unterstützt Profile PANU (NAP, PAN), GATT (Central) 43 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 44 FL EPA 2 Versorgung der Modulelektronik Anschlussart M12-Steckverbinder (A-kodiert, male) Versorgungsspannung 24 V DC Versorgungsspannungsbereich 9 V DC ... 30 V DC Versorgungsstrom typ. 36 mA (bei 24 V DC) Stromaufnahme max. 190 mA (bei 9 V DC) Allgemein Montageart...
  • Seite 45 Netzwerkkabel - NBC-MSD/ 2,0-93E/R4AC SCO - 1407361 Netzwerkkabel, Ethernet CAT5 (100 MBit/s), 4-polig, PUR, wasser- blau RAL 5021, geschirmt, Stecker gerade M12 SPEEDCON / IP67, Kodierung: D, auf Stecker gerade RJ45 / IP20, Kabellänge: 2 m 45 / 48 108452_de_01 PHOENIX CONTACT...
  • Seite 46 FL EPA 2 Netzwerkkabel - NBC-MSD/ 5,0-93E/R4AC SCO - 1407362 Netzwerkkabel, Ethernet CAT5 (100 MBit/s), 4-polig, PUR, wasser- blau RAL 5021, geschirmt, Stecker gerade M12 SPEEDCON / IP67, Kodierung: D, auf Stecker gerade RJ45 / IP20, Kabellänge: 5 m Sensor-/Aktor-Kabel - SAC-4P- 2,0-PUR/M12FS - 1533576...
  • Seite 47 Bitte beachten Sie folgende Hinweise Allgemeine Nutzungsbedingungen für Technische Dokumentation Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist.
