Bohrschablone und Gehäusemaße
LAN
5 mm
0.197 in.
70 mm
2.756 in.
Bild 1-2

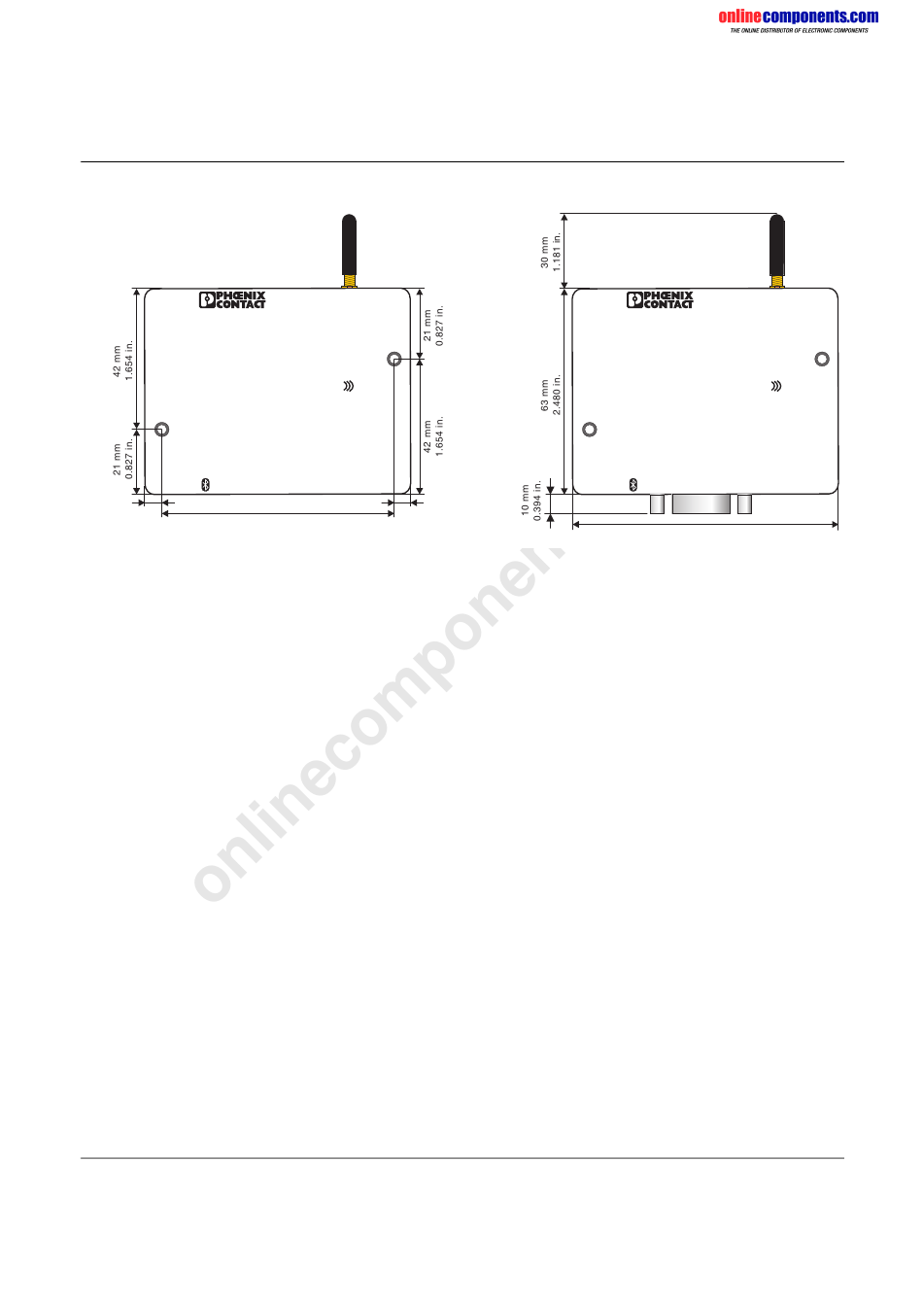

Gehäusemaße und Bohrlochabstand des BTAPs in Millimetern (Inch)
1.4.2
Montage/Demontage des BTAPs auf einer Hutschiene
Montieren Sie den als Zubehör erhältlichen Hutschienenadapter (siehe „Bestelldaten" auf
Seite 6-3) auf der Rückseite des BTAPs. Achten Sie auf die Orientierung des Adapters und
des BTAPs (siehe nachfolgende Grafik). Zur Montage setzen Sie die obere Haltenut des
Adapters auf die Oberkante der Hutschiene und drücken von oben auf das Gehäuse (A).
Drücken Sie jetzt die Unterkante des Gehäuses in Richtung der Hutschiene, bis der Adapter
auf der Hutschiene einrastet (B).
Zur Demontage drücken Sie von oben auf das Gehäuse (A) und ziehen Sie die Unterkante
von der Hutschiene weg (B).
