In Kombination mit dem AEconversion PLC-Gateway ist es

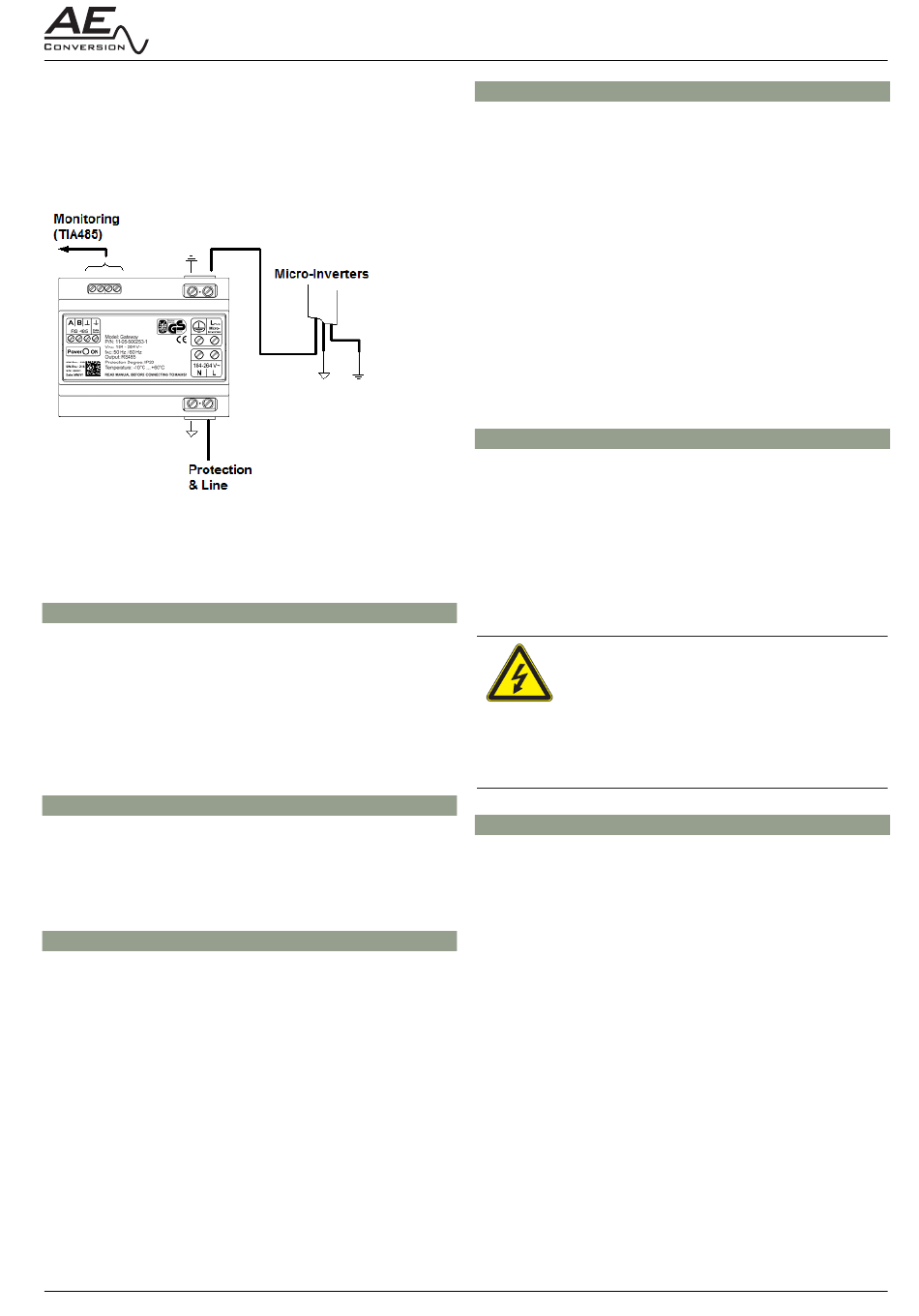

möglich, ein einfaches Überwachungsnetzwerk aufzubauen. Das
folgende Diagramm zeigt, wie die Micro-Wechselrichter an das
Gateway anzuschließen sind:
Das AEconversion Gateway wird benötigt, um die Powerline-
Signale in Standard-RS-485 zu konvertieren. Weitere
Informationen über das AEconversion PLC-Gateway entnehmen
aus dem separaten Gateway-Handbuch.

8.4.3 Ohne Kommunikation

Die Micro-Inverter-Versionen ohne Kommunikation sind nicht
für eine umfassende Überwachung bestimmt, und kann daher
nicht durch Anwendung der AEconversion Datalogger, Gateway
oder Software verwendet werden. Damit der Benutzer die
grundlegenden Daten der PV-Anlage überwachen zu können,
kann der Anwender einen unabhängigen Energie-Monitor
installieren.

9.0 Inbetriebnahme

Bei der ersten Inbetriebnahme, oder wenn der Wechselrichter
längere Zeit nicht mit einer PV-Spannung versorgt wurde, kann
der Wechselrichter einige Zuschaltversuche in einem Zeitraum
von 5 Minuten benötigen um in den Einspeisebetrieb zu gehen.

9.1 Anmeldung beim EVU

Bei der Anmeldung und Abnahme der PV-Anlage sind die
Modalitäten des jeweiligen Versorgungsnetzbetreibers zu
beachten.
Die Inbetriebsetzung läuft in der Regel folgendermaßen ab:
• Einreichung der Unterlagen bei dem zuständigen EVU
• Installation der Anlage
• Einbau des Zählers durch das EVU
06.2015

9.2 Abnahme der Anlage durch das EVU

Hierfür werden im Allgemeinem folgende Dokumente benötigt:
• Anmeldung / Fertigstellungsmeldung durch eingetragenen
Installateur
• Lageplan, aus dem die Grundstücksgrenzen und der
Aufstellungsort der PV-Anlage hervorgehen
• Übersichtsplan der gesamten Anlage mit den eingesetzten
Betriebsmitteln (einpolige Darstellung)
• Datenblatt für Eigenerzeugungsanlagen (VDEW-Vordruck)
• Beschreibung der Schutzeinrichtung mit Angaben über Art,
Schaltung, Fabrikat und Funktion
• Beschreibung des Wechselrichters bzw.
Konformitätserklärung und
Unbedenklichkeitsbescheinigung.
• Angaben über die Kurzschlussfestigkeit der Schaltorgane.

10.0 Abschalten des Wechselrichters

Für Einstell-, Wartungs- und Reparaturarbeiten müssen Sie den
Wechselrichter abschalten. Gehen Sie dazu wie folgt vor:
• Netzspannung abschalten (die externen
Sicherungselemente deaktivieren).
• Überprüfen Sie nach der Abschaltung die
Spannungsfreiheit.
• Befolgen Sie die örtlichen Vorschriften für Arbeiten an
elektrischen Anlagen
- Lebensgefahr durch Stromschlag an
spannungsführenden Anschlüssen!
- Auch nach dem Lösen der elektrischen Anschlüsse
sind im Wechselrichter noch lebensgefährliche
Spannungen vorhanden.
- Warten Sie daher mindestens fünf Minuten bis Sie
weitere Arbeiten am Wechselrichter vornehmen.

11.0 Externe Begrenzung

Unter dem Begriff „externe Begrenzung" ist die Fernsteuerung der
Ausgangsleistung einer PV-Anlage durch den Energieversorger
bzw. das Energieversorgungsunternehmen (EVU) zu verstehen.
Nach dem Erneuerbare-Energien-Gesetz vom 01.01.2012 (EEG,
§6) muss eine externe Regelung der Ausgangsleistung möglich
sein.
Je nach Anlagengröße kann alternativ auch von der 70%
Regelung gebrauch gemacht werden.
Diese externe Leistungsvorgabe erfolgt über Rundsteuersignale.
Hierzu muss ein Rundsteuerempfänger durch das EVU installiert
werden. Anschließend werden die Signale an den Datenlogger
weitergeleitet. Der Datenlogger besitzt vier potenzialfreie
Kontakte,
die
bereitstehen und mittels der RS485-Schnittstelle an die
angeschlossenen
Weitere Informationen finden Sie in der Montage- und
Bedienungsanleitung des Datenloggers.
Die Leistungsreduktion erfolgt ausgehend von der maximalen
AC-Leistung des jeweiligen Wechselrichters in Prozent. Die
Energieversorger haben sich momentan auf vier Prozentwerte
geeinigt. Die Leistungsvorgaben und deren Einfluss auf die
Wechselrichter sind aus der folgenden Tabelle zu entnehmen.
INV250 / INV350 / INV500
zur
Verarbeitung
der
Wechselrichter
weiter
Rundsteuersignale
geleitet
werden.
13
