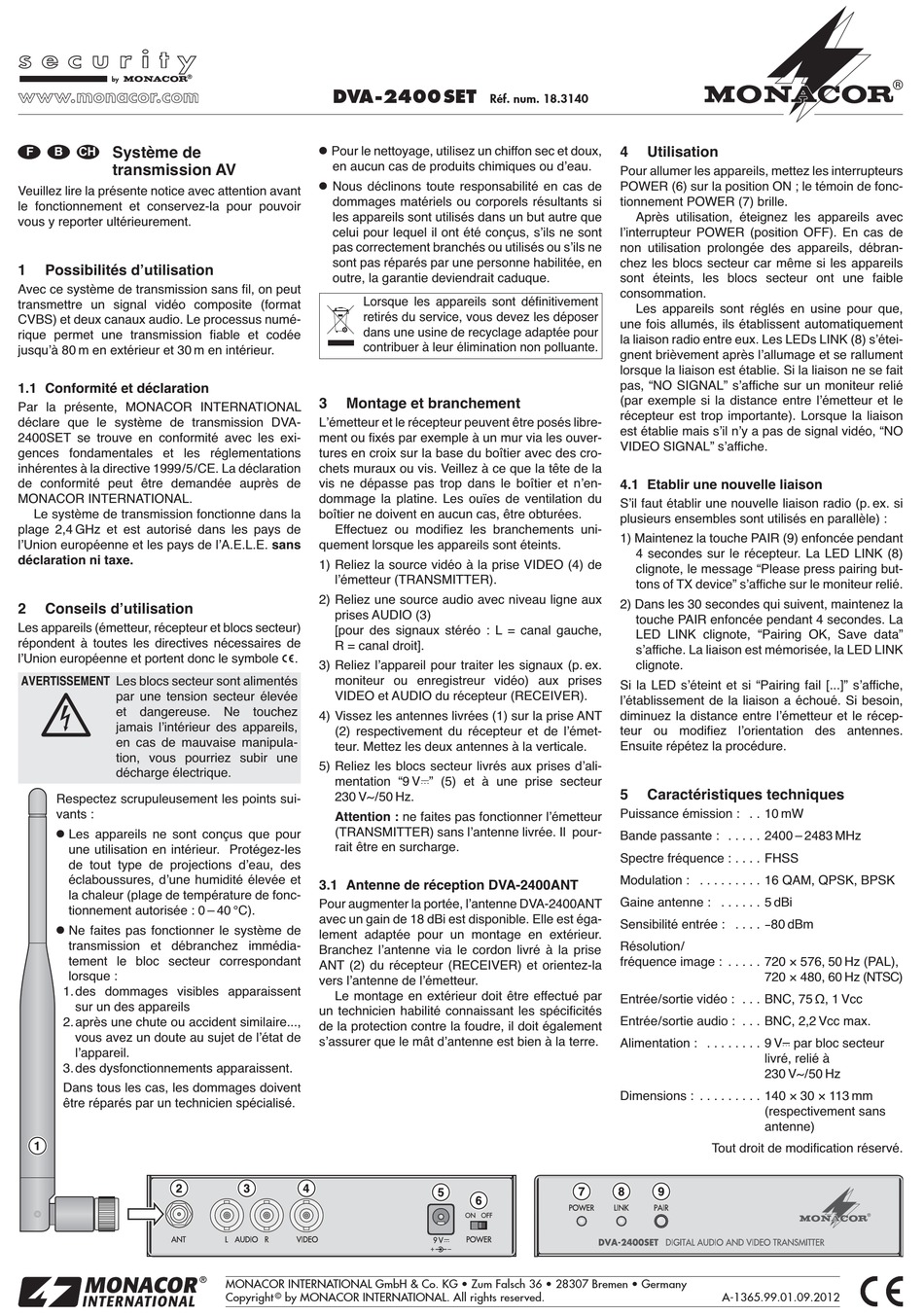

Système de
F
B
CH
transmission AV
Veuillez lire la présente notice avec attention avant
le fonctionnement et conservez-la pour pouvoir
vous y reporter ultérieurement.
1
Possibilités dʼutilisation
Avec ce système de transmission sans fil, on peut
transmettre un signal vidéo composite (format
CVBS) et deux canaux audio. Le processus numé-
rique permet une transmission fiable et codée
jusquʼà 80 m en extérieur et 30 m en intérieur.
1.1 Conformité et déclaration
Par la présente, MONACOR INTERNATIONAL
déclare que le système de transmission DVA-
2400SET se trouve en conformité avec les exi-
gences fondamentales et les réglementations
inhérentes à la directive 1999 / 5 / CE. La déclaration
de conformité peut être demandée auprès de
MONACOR INTERNATIONAL.
Le système de transmission fonctionne dans la
plage 2,4 GHz et est autorisé dans les pays de
lʼUnion européenne et les pays de lʼA.E.L.E. sans
déclaration ni taxe.
2
Conseils dʼutilisation
Les appareils (émetteur, récepteur et blocs secteur)
répondent à toutes les directives nécessaires de
lʼUnion européenne et portent donc le symbole
AVERTISSEMENT Les blocs secteur sont alimentés
par une tension secteur élevée
et dangereuse. Ne touchez
jamais lʼintérieur des appareils,
en cas de mauvaise manipula-
tion, vous pourriez subir une
décharge électrique.
Respectez scrupuleusement les points sui-
vants :
G
Les appareils ne sont conçus que pour
une utilisation en intérieur. Protégez-les
de tout type de projections dʼeau, des
éclaboussures, dʼune humidité élevée et
la chaleur (plage de température de fonc-
tionnement autorisée : 0 – 40 °C).
G
Ne faites pas fonctionner le système de
transmission et débranchez immédia -
tement le bloc secteur correspondant
lorsque :
1. des dommages visibles apparaissent
sur un des appareils
2. après une chute ou accident similaire...,
vous avez un doute au sujet de lʼétat de
lʼappareil.
3. des dysfonctionnements apparaissent.
Dans tous les cas, les dommages doivent
être réparés par un technicien spécialisé.
DVA-2400 SET
G
Pour le nettoyage, utilisez un chiffon sec et doux,
en aucun cas de produits chimiques ou dʼeau.
G
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si
les appareils sont utilisés dans un but autre que
celui pour lequel il ont été conçus, sʼils ne sont
pas correctement branchés ou utilisés ou sʼils ne
sont pas réparés par une personne habilitée, en
outre, la garantie deviendrait caduque.
Lorsque les appareils sont définitivement
retirés du service, vous devez les déposer
dans une usine de recyclage adaptée pour
contribuer à leur élimination non polluante.
3
Montage et branchement
Lʼémetteur et le récepteur peuvent être posés libre-
ment ou fixés par exemple à un mur via les ouver-
tures en croix sur la base du boîtier avec des cro-
chets muraux ou vis. Veillez à ce que la tête de la
vis ne dépasse pas trop dans le boîtier et nʼen-
dommage la platine. Les ouïes de ventilation du
boîtier ne doivent en aucun cas, être obturées.
Effectuez ou modifiez les branchements uni-
quement lorsque les appareils sont éteints.
1) Reliez la source vidéo à la prise VIDEO (4) de
lʼémetteur (TRANSMITTER).
2) Reliez une source audio avec niveau ligne aux
prises AUDIO (3)
[pour des signaux stéréo : L = canal gauche,
R = canal droit].
.
3) Reliez lʼappareil pour traiter les signaux (p. ex.
moniteur ou enregistreur vidéo) aux prises
VIDEO et AUDIO du récepteur (RECEIVER).
4) Vissez les antennes livrées (1) sur la prise ANT
(2) respectivement du récepteur et de lʼémet-
teur. Mettez les deux antennes à la verticale.
5) Reliez les blocs secteur livrés aux prises dʼali-
mentation "9 V " (5) et à une prise secteur
230 V~/ 50 Hz.
Attention : ne faites pas fonctionner lʼémetteur
(TRANSMITTER) sans lʼantenne livrée. Il pour-
rait être en surcharge.
3.1 Antenne de réception DVA-2400ANT
Pour augmenter la portée, lʼantenne DVA-2400ANT
avec un gain de 18 dBi est disponible. Elle est éga-
lement adaptée pour un montage en extérieur.
Branchez lʼantenne via le cordon livré à la prise
ANT (2) du récepteur (RECEIVER) et orientez-la
vers lʼantenne de lʼémetteur.
Le montage en extérieur doit être effectué par
un technicien habilité connaissant les spécificités
de la protection contre la foudre, il doit également
sʼassurer que le mât dʼantenne est bien à la terre.
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
Réf. num. 18.3140
4
Utilisation
Pour allumer les appareils, mettez les interrupteurs
POWER (6) sur la position ON ; le témoin de fonc-
tionnement POWER (7) brille.
Après utilisation, éteignez les appareils avec
lʼinterrupteur POWER (position OFF). En cas de
non utilisation prolongée des appareils, débran-
chez les blocs secteur car même si les appareils
sont éteints, les blocs secteur ont une faible
consommation.
Les appareils sont réglés en usine pour que,
une fois allumés, ils établissent automatiquement
la liaison radio entre eux. Les LEDs LINK (8) sʼétei-
gnent brièvement après lʼallumage et se rallument
lorsque la liaison est établie. Si la liaison ne se fait
pas, "NO SIGNAL" sʼaffiche sur un moniteur relié
(par exemple si la distance entre lʼémetteur et le
récepteur est trop importante). Lorsque la liaison
est établie mais sʼil nʼy a pas de signal vidéo, "NO
VIDEO SIGNAL" sʼaffiche.
4.1 Etablir une nouvelle liaison
Sʼil faut établir une nouvelle liaison radio (p. ex. si
plusieurs ensembles sont utilisés en parallèle) :
1) Maintenez la touche PAIR (9) enfoncée pendant
4 secondes sur le récepteur. La LED LINK (8)
clignote, le message "Please press pairing but-
tons of TX device" sʼaffiche sur le moniteur relié.
2) Dans les 30 secondes qui suivent, maintenez la
touche PAIR enfoncée pendant 4 secondes. La
LED LINK clignote, "Pairing OK, Save data"
sʼaffiche. La liaison est mémorisée, la LED LINK
clignote.
Si la LED sʼéteint et si "Pairing fail [...]" sʼaffiche,
lʼétablissement de la liaison a échoué. Si besoin,
diminuez la distance entre lʼémetteur et le récep-
teur ou modifiez lʼorientation des antennes.
Ensuite répétez la procédure.
5
Caractéristiques techniques
Puissance émission : . . 10 mW
Bande passante : . . . . . 2400 – 2483 MHz
Spectre fréquence : . . . . FHSS
Modulation : . . . . . . . . . 16 QAM, QPSK, BPSK
Gaine antenne : . . . . . . 5 dBi
Sensibilité entrée : . . . .
Résolution /
fréquence image : . . . . . 720 × 576, 50 Hz (PAL),
Entrée / sortie vidéo : . . . BNC, 75 Ω, 1 Vcc
Entrée / sortie audio : . . . BNC, 2,2 Vcc max.
Alimentation : . . . . . . . . 9 V par bloc secteur
Dimensions : . . . . . . . . . 140 × 30 × 113 mm
80 dBm
-
720 × 480, 60 Hz (NTSC)
livré, relié à
230 V~ / 50 Hz
(respectivement sans
antenne)
Tout droit de modification réservé.
A-1365.99.01.09.2012
